Technical Data  Top chain  Handling

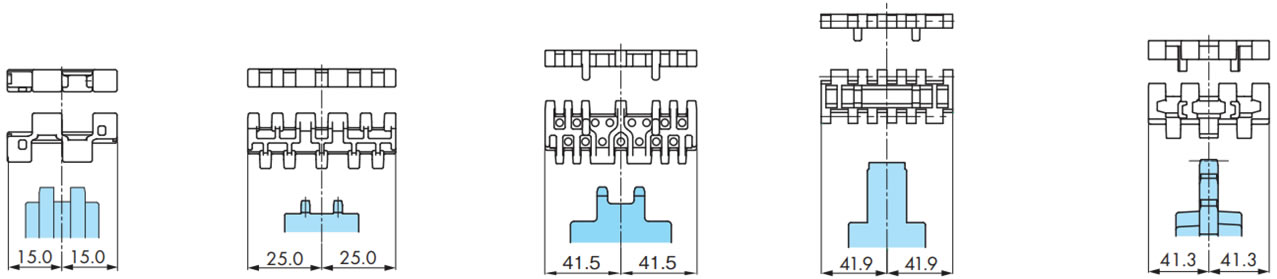

4-3. Determine Sprocket Locations

Mold-to-Width type

(1)WT0705-M30

(2)BTC4-500-M

(3)BTO8-830-M

(4)WT2515G-M

(5)BTC8H-M /BTM8H-M

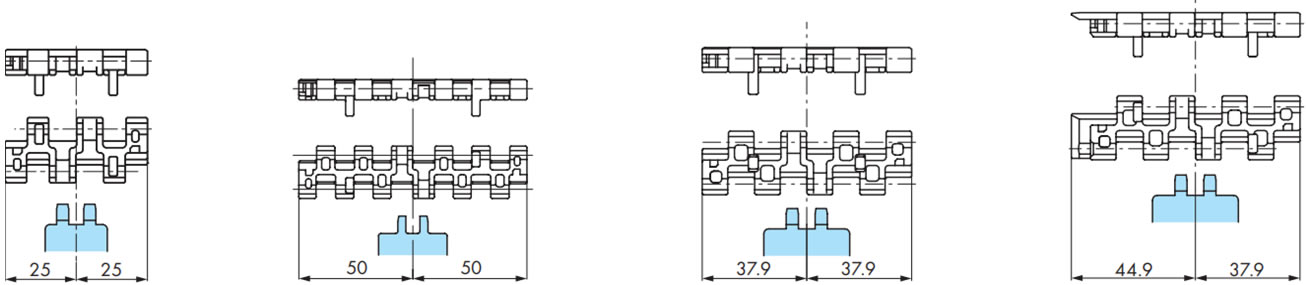

Mounting pitch

(6)WT1515G-M50

(7)WT1515G-M100

(8)WT1505G-M300

(9)WT1505GTO-M300

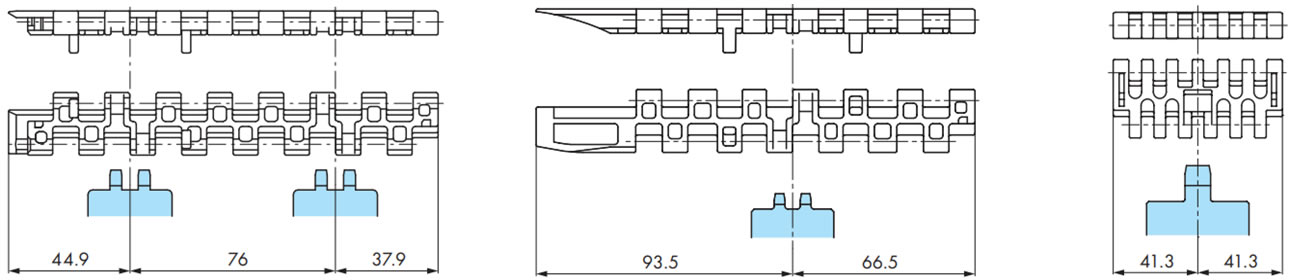

Mounting pitch

(10)WT1505GTO-M600

(11)WT1505TOD-M450L

(12)WT2505-M325/G-M325

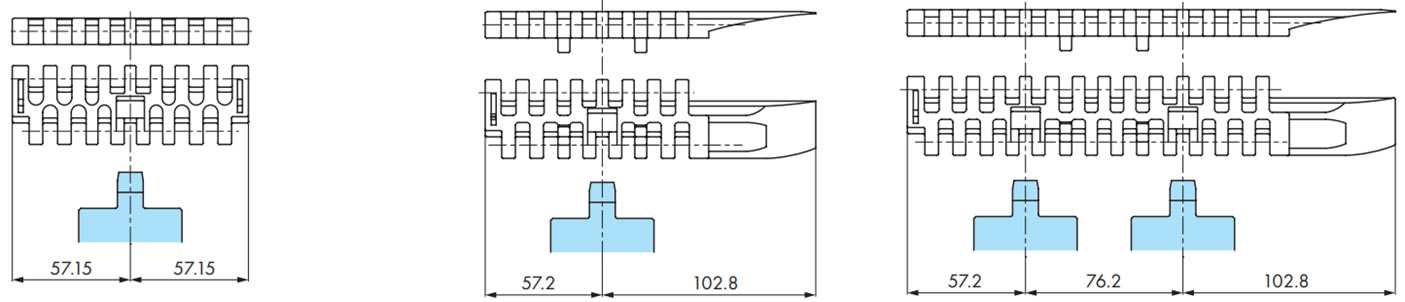

Mounting pitch

(13)WT2505-M450/G-M450

(14)WT2505TOD-M450R

(15)WT2505TOD-M750R

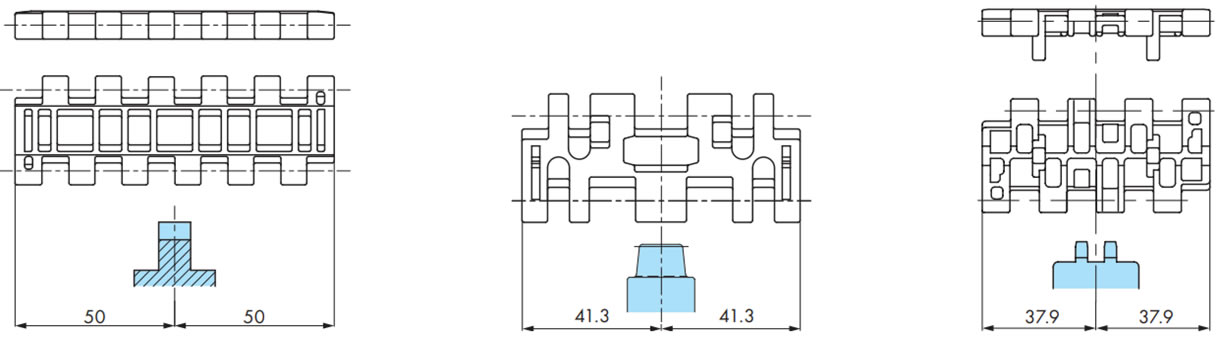

Mounting pitch

(16)WT2525-M/WT2525VG-M

(17)WTM2535G-M

(18)WT3005G-M300

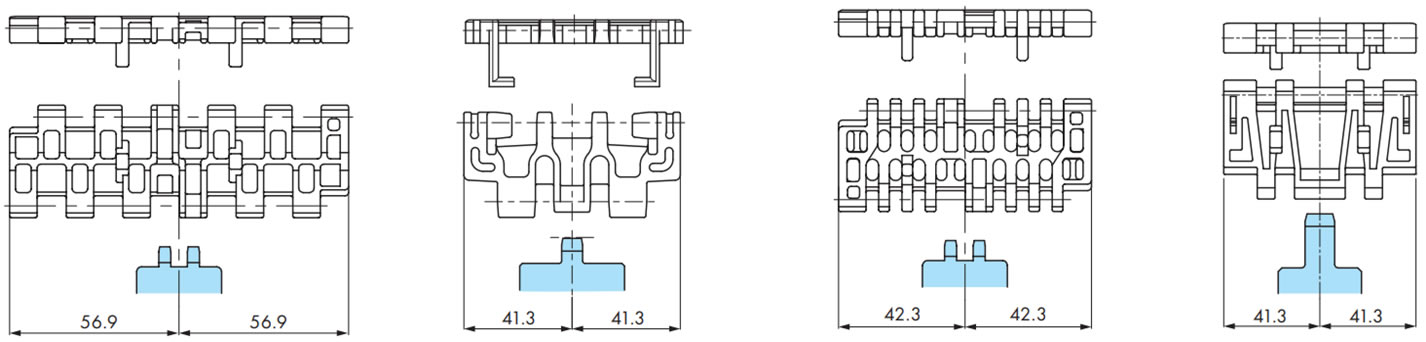

Mounting pitch

(19)WT3005G-M450

(20)WT3085-C

(21)WT3086G-M85

(22)WT3835G-M325

Mounting pitch
