技术资料 小型输送链 使用

自由流动链的使用注意事项

1. 倍速链(带护盖通用)

• (1)推荐输送机长度15m以下。
• (2)在可能会接触到油或水的环境中使用时，需避免使用工程塑料滚子。(可能会降低倍速功能。)
• (3)需避免将托盘/工件从上方掉落，或从上按压等对链条会造成冲击或压力的做法。
• (4)塑料滚子倍速链需在无润滑状态下使用。如对预期使用寿命有更高要求的，可以考虑 Lambda系类产品。
• (5)为防止摩擦系数出现异常，钢滚链条必须做润滑处理。
  伴随着老化，当链轮的弯曲部、大径滚子和小径滚子之间发出异响时，可使用SAE10-20的润滑油往销和衬套间，大滚子和小滚子之间做加油润滑处理。请使用喷雾式加油器或毛刷，对需要加油的部位进行精准润滑。为防止运输物品沾染残余的润滑油，需将残留在滚子外周的润滑油擦拭干净。


  Lambda系列产品有效抑制了销和套筒之间的异响，因此无法润滑或无需润滑时可以考虑使用该系列产品。

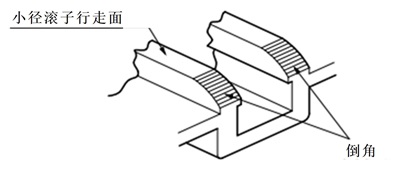

• (6)运输侧框架端部上表面的加工
  对链条小直径滚子运行面做倒角处理。

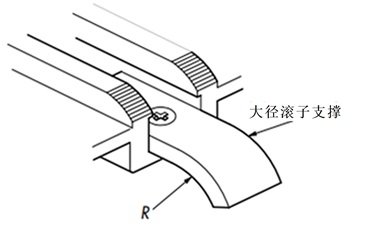

• (7)大径滚子支撑
  在被动侧端部安装「大径滚子支撑」可有效防止链条（大径滚子）在倒角面处发生下沉。

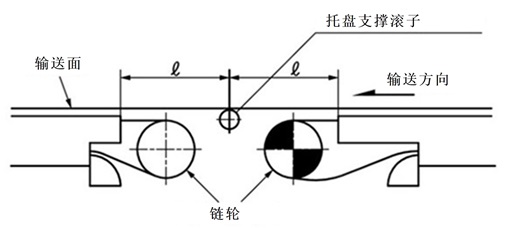

• (8)输送机和输送机间的处理(直线移送)
  在输送机的移送段，为保证托盘的顺滑移送，可安装自由滚子或电动滚子作为「托盘支撑滚子」来使用。

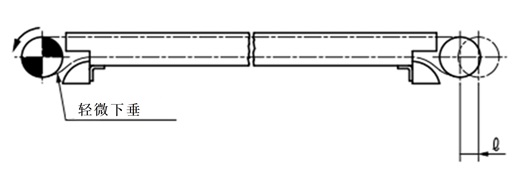

• (9)张紧器(1)


  张紧量ℓ = 链条节距 × 2倍 + 盈余长度

  运行时，位于驱动侧链轮下方的链条需留出跨度的约10%的松弛量。

  当松弛量变大时，可通过调整张紧器或切短链条进行调节。



  链条的松弛度

  单位：mm

  尺寸	标准松弛度	最大松弛度
  RF2030	25	75
  RF2040	35	105
  RF2050	40	120
  RF2060	50	150
  RF2080	65	190

  根据倍速输送链的设计资料（点击此处查看）制定的松弛度。

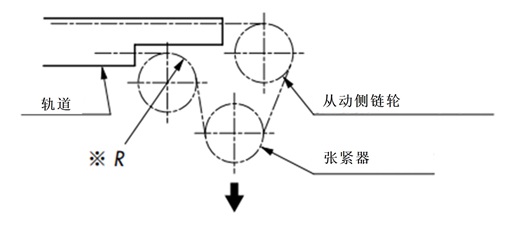

• (10)张紧器(2)
  前后均有输送机，但不能如前页所述安装张紧器的，请参考下图。
  但是，在使用带护盖的倍速链时，需使※R尺寸大于返程导轨的R尺寸（见尺寸图）

• (11)链轮和轴
  驱动链轮...带键需对齐左右链轮。
  涨紧链轮...不带键（自由），左右使用不同的轴。
  其他链轮...不带键（自由）

*使用RF2030VRPUA、UB（聚氨酯衬垫滚子）滚子，即使将运输物直接放在链条上也不太容易留下滚动痕迹。

2. 带护盖倍速链

• (1)护盖由工程塑料制作而成，请小心使用。
• (2)护盖有外链节用和内链节用的两种，请注意区分不要混淆。(下图)
  (护盖和链条组装完成后发货。)


  外链节用护盖



  内链节用护盖

• (3)使用专用的连接链节连接链条，之后将外链板用护盖正确安装到板的槽口上。(下图)

• (4)安装时护盖出现破损的，需及时更换。
