倍数链输送机的设计资料 请参考下述尺寸进行制作和加工。

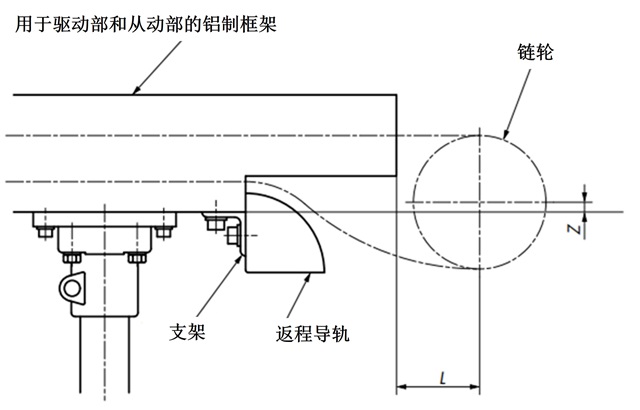

1. 输送机两端和链轮的位置
| 尺寸＆滚子形式 | 轨道号 | Z | L |
|---|---|---|---|
| RF2030VRP | RF2030VRP-R2 RF2030VRP-R2S |
21.3 | 40 |
| RF2040VRP | RF2040VRP-R2 RF2040VRP-R2S |
14.7 | 50 |
| RF2050VRP | RF2050VRP-R2 RF2050VRP-R2S |
16.1 | 60 |
| RF2050VRP-R2HS | 76.2 | 60 | |
| RF2060VRP | RF2060VRP-R2 RF2060VRP-R2S |
14.9 | 70 |
| RF2080VRP | RF2080VRP-R2S | 24 | 100 |
2. 铝框加工尺寸
表17 RF2050VRP-R2HS的轨道处驱动部和从动部没有铝制框架。
请参考表17的尺寸，加工制作中间框架。
| 尺寸＆滚子形式 | RF2050VRP |
|---|---|
| 轨道号 | RF2050VRP-R2HS |
| X(驱动端) | 340 |
| X(被动侧) | 120 |
| Y | 30 |

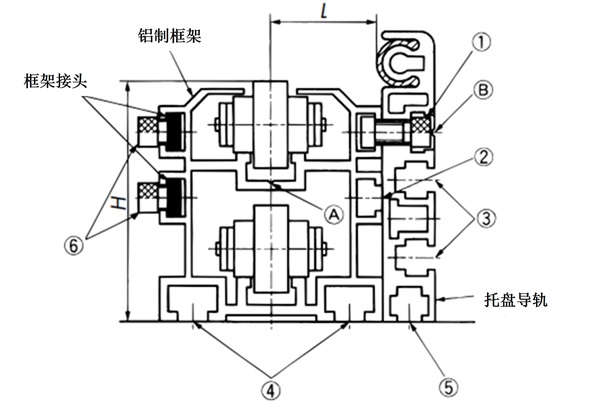

3. 安装螺栓/输送机的高度
| 框架 | (1) | (2) | (3) | (4) | (5) | (6) | H | L |
|---|---|---|---|---|---|---|---|---|
| RF2030VRP-R2 RF2030VRP-R2S |
M6×10 | M6 | M5 | M6 | M5 | M6×8 | 61.5 | 14.5 |
| RF2040VRP-R2 RF2040VRP-R2S |
M6×12 | M6 | M6 | M8 | M6 | M6×8 | 68 | 28.5 |
| RF2050VRP-R2 RF2050VRP-R2S |
M8×20 | M8 | M8 | M10 | M8 | M8×10 | 82.5 | 36 |
| ※RF2050VRP-R2HS | M8×20 | M8 | M8 | M10 | M8 | M8×10 | 142.5 | 37 |
| RF2060VRP-R2 RF2060VRP-R2S |
M8×20 | M8 | M8 | M10 | M8 | M8×10 | 95 | 44.5 |
| RF2080VRP-R2S | M8×25 | M8 | M8 | M10 | M8 | M8×12 | 130 | 47 |
- 1) 铝框的对齐
以上图（A）箭头所指的V沟槽为对准标记，用表18（4）所示规格螺栓将其固定在底座上。 - 2) 铝框的连接
对齐后，可使用框架连接件进行固定。
※框架接头不能作为铝框的对齐标记来使用。 - 3) 托盘导轨的安装
在上图（B）箭头所指的V沟槽处按需钻孔，用表18（1）所示六角螺栓进行安装。 - 4) 上表中※表示铝框和托盘导轨之间有60mm的高度差。
可在托盘导轨下安装可调脚用于调整高度。

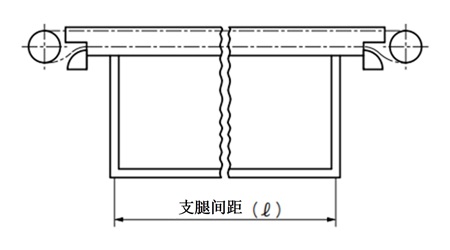

4. 输送机支腿间距
需根据输送物的质量和表 19的面积二次矩来决定输送机的支腿间距。但是无论面积二次矩的数值大小，在设计输送机布局时，要确保框架连接部分需由支腿完成支撑。
支脚间距的计算方法(ℓ)
- I = 面积二次矩(cm4)(参考表19)
- W = 堆载质量(kg/m)
- δ = 松弛量(2mm)
- E = 7.0 × 103 (kg/mm2)
注）2条链条的并联使用，无法避免的会出现负载的不平衡，因此将积载质量（W）设置为0.6W。
| 分类 | 框架型号 | 面积二次矩(I) cm4 |
|---|---|---|
| 铝制框架 | RF2030VRP-R2 | 17.127 |
| RF2040VRP-R2 | 40.185 | |
| RF2050VRP-R2 | 84.039 | |
| RF2060VRP-R2 | 135.137 | |
| 带钢制导轨的铝材框架。 | RF2030VRP-R2S | 17.821 |
| RF2040VRP-R2S | 44.312 | |
| RF2050VRP-R2S | 95.623 | |
| RF2050VRP-R2HS | 442.093 | |
| RF2060VRP-R2S | 171.761 | |
| RF2080VRP-R2S | 360.726 |
※驱动/从动部分用的框架及面积二次矩(I)均与上述相同。
5. 带钢轨铝制框架

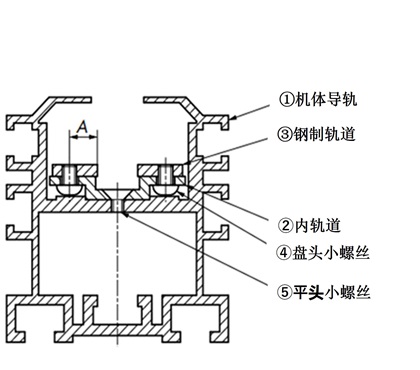

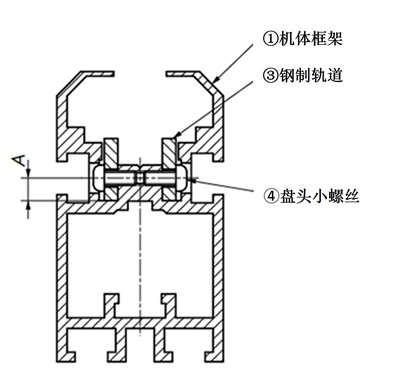

1)横截面构造
RF2030VRP
RF2040VRP～RF2080VRP
| 框架型号 | 钢制导轨(编号3) | 钢轨安装螺丝 (编号4) 十字槽盘头小螺丝 |
内轨安装螺丝 (编号5) 十字槽平头小螺丝 |
||
|---|---|---|---|---|---|
| 中间用 | 用于驱动/从动 | 尺寸 (板厚×宽) |
A尺寸 | ||
| RF2030VRP-R2S | RF2030VRP-R1SK, -R1SJ | 3×13 | 4.75 | M3×7 | - |
| RF2040VRP-R2S | RF2040VRP-R1SK, -R1SJ | 3×13 | 8.4 | M4×5 | M4×6 |
| RF2050VRP-R2S | RF2050VRP-R1SK, -R1SJ | 3×13 | 8.4 | M4×6 | M4×6 |
| RF2050VRP-R2HS | - | 3×13 | 8.4 | M4×6 | M4×6 |
| RF2060VRP-R2S | RF2060VRP-R1SK, -R1SJ | 3×13 | 8.4 | M4×6 | M4×6 |
| RF2080VRP-R2S | RF2080VRP-R1SK, -R1SJ | 6×16 | 10.5 | M5×8 | M6×10 |

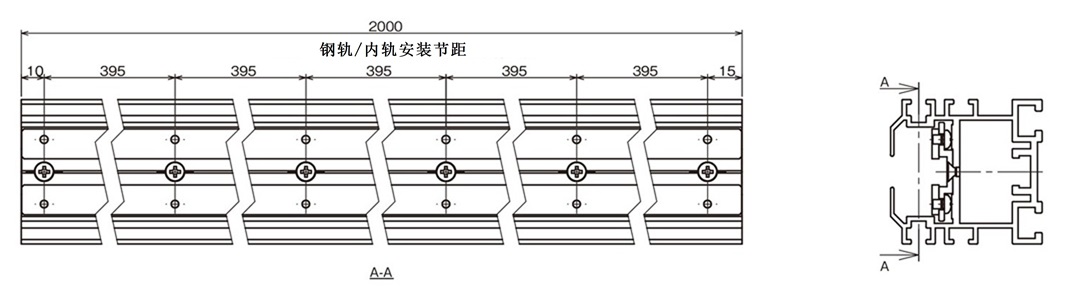

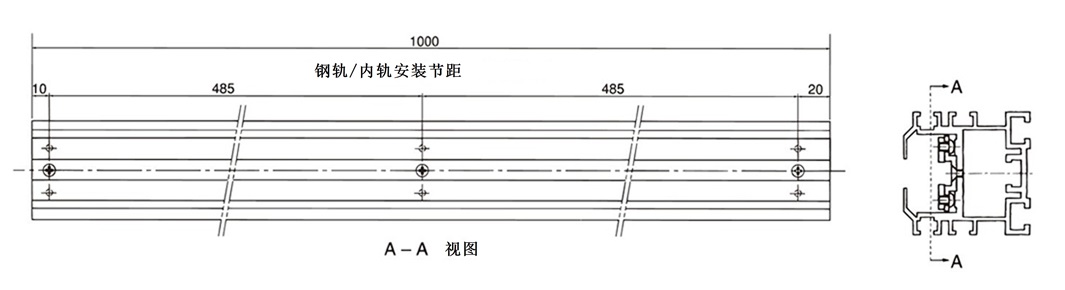

2)中间框架组装图
3)驱动部、从动部框架组装图
- ・RF2050VRP-R2HS其驱动部分和从动部分没有框架。
- ・上图右侧底部，加工了一个缺口。(以RF2030VRP-R1K为例)
4)带钢轨的铝制框架的使用注意事项
- 1. 带钢轨的铝制框架经切割后使用时
- (1)不能在框架中间和有螺丝的位置进行切割。
- (2)切割后横截面上如有毛刺需及时去除。
- (3)将钢轨/内轨、内轨/主体框架用螺丝固定在距切割面15-30mm的位置处。
- (4)单个零部件经过加工处理，需在清理毛刺和碎屑后方可连接组装。需确保45°切割部分无异样。
- 2. 框架的连接
框架连接后，当钢轨的接合面出现不平时（纵向/横向），为防止链条滚子卡顿，可稍微做一下倒角处理。
