技術資料 小形コンベヤチェーン 取扱
潤滑
潤滑はチェーンを長期間ご使用いただくために必ず実施してください。特にチェーンに要求される性能が過酷になるほど、ますますその必要性が高まります。
- (1)給油の目的はチェーン各部の摩耗をおさえること、腐食(錆)を防止すること、所要動力を軽減することにあります。
- (2)給油は油が切れないように定期的に(1週間に1回程度)行ってください。給油方法は、下記潤滑油の滴下、またはハケ塗りとします。
- (3)給油箇所
チェーンの摩耗伸びはピン～ブシュ間の摺動摩耗によって生じますから、この部分に給油する必要があります。また、レールとチェーン(プレート類)が摺動する部分にも給油してください(図26参照)。

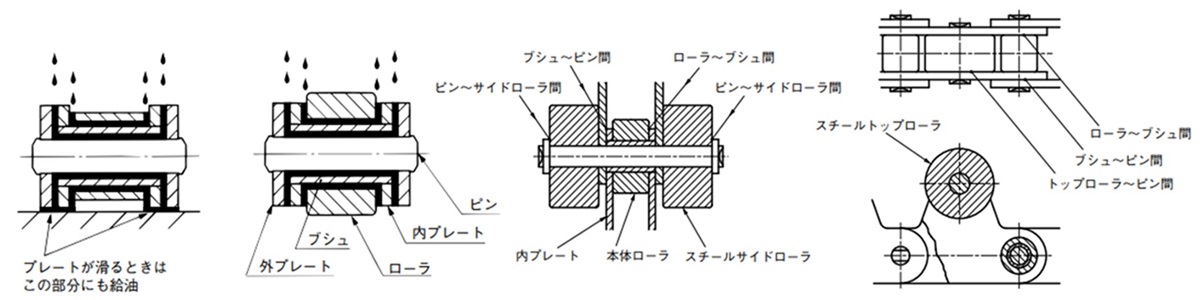

RS形・バイピッチSローラ
バイピッチRローラ
サイドローラ付チェーン
トップローラ付チェーン
図26.給油箇所
表25 潤滑油 SAE番号
| 潤滑形式 | 滴下またはハケ塗り | |||
|---|---|---|---|---|
| チェーン番号 | 周囲温度 | |||
| -10℃ ～ 0℃ | 0℃ ～ 40℃ | 40℃ ～ 50℃ | 50℃ ～ 60℃ | |
| RS50, RF2050以下の小サイズのもの | SAE10W | SAE20 | SAE30 | SAE40 |
| RS60～100, RF2060～2100 | SAE20 | SAE30 | SAE40 | SAE50 |
| RS120, RF21200以上の大サイズのもの | SAE30 | SAE40 | SAE50 | |
