技术资料 离合器 使用
PB系列 操作注意事项
- 1. 外圈和轴之间的含油金属轴承来配合完成内外圈的对中，同时该轴承还用来吸收施加到外圈的径向负载。因此，该轴的长度必须超过离合器外圈端部。
- 2. 轴径公差
轴应在表中所示的尺寸公差范围内进行加工。
| PB3～PB8 |
PB10～PB14 |
+0
-0.013 |
+0
-0.016 |
- 3. 安装在套筒上的链轮等孔的尺寸公差推荐为H6或H7。
- 4. 不能将内外圈分别直接安装到左右轴作为联轴器使用。需使用联轴器时，必须使用挠性联轴器（滚子链联轴器等）。
- 5. 内圈的啮合方向有右啮合（RH）和左啮合（LH）的两种。订购时，务必注明所需的啮合方向，请参考上页面的箭头所指方向进行指定。操作和运行时，须先检查啮合方向。
- 6. 请使用JIS B1301-1959（旧JIS）规格的2种平键。请注意，外圈的键槽尺寸并不完全符合JIS标准关于轴径和键尺寸之间的相关规定。
- 7. 在中高速范围内使用时，必须注意避免因空转而导致的发热。如果凸轮离合器外圈的温度超过70℃，则可能不能达到预期的使用寿命。需选择其他系列产品或改变使用条件。
- 8. 用于分度时，建议采用油润滑
- 9. 请勿对凸轮离合器施加推力负载凸轮离合器不能承受推力负载，需设置其他装置来吸收该负载。
- 10. 润滑和维修保养请点击此处参考。

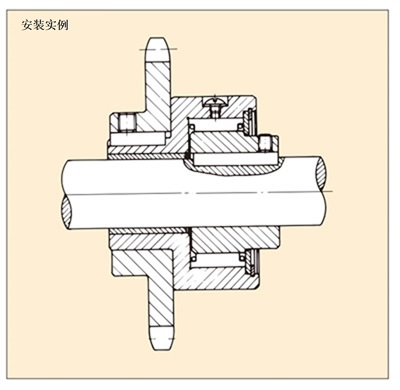

- 11. 将链轮安装在外圈时，请注意内六角紧固螺丝不能过度拧紧。
