技术资料 大型输送链 链条的构造和滚子的种类
大型输送链是厂家为客户研发设计的，用来运输指定物品的传送系统，并不一定符合ISO的相关规定。
因此，每个链条厂家的尺寸都不尽相同。

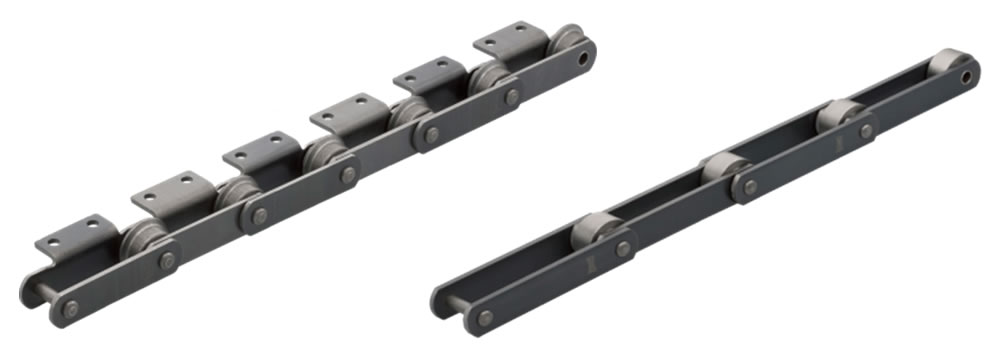

大型输送链的构造
链条由销、套筒、滚子和内/外链板构成。
其基本构造和传动链相同。
| 大型输送链的构造特点 | |
|---|---|
| 滚辊 | ・有3个种类的滚子，分别为R滚子、F滚子和S/M/N滚子。 |
| 内/外链板 | ・平板状。 |
| 链轮 | ・需要专用链轮 |
滚子的种类和特点

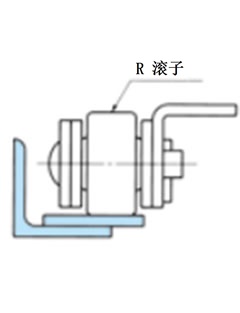

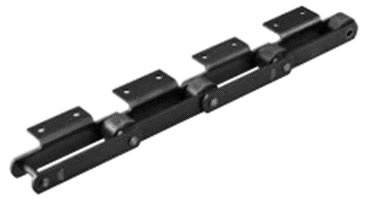

1. R滚子
滚子外径大于板宽。
是最为基本的通用款式。
其特点为滚子的负载容量大，摩擦阻力低。

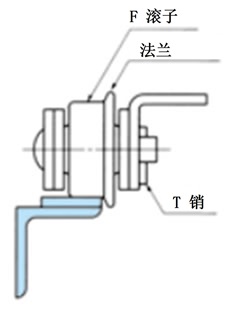

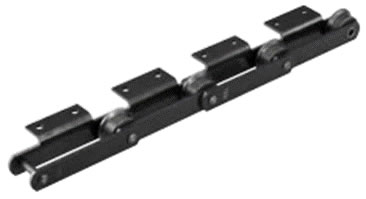

2. F滚子
在滚子上安装法兰可作为滚动导向。法兰位于T销一侧。
可简单防止横移偏心。适用于标准翻板输送机。使用K附件时,请注意安装部分和滚子的法兰部会有接触。

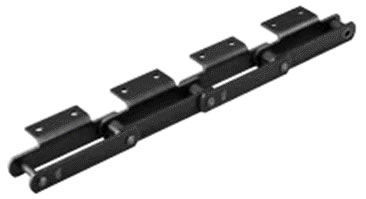

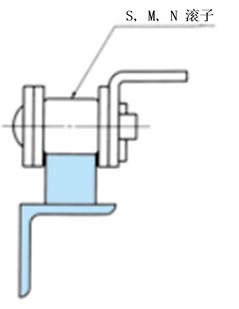

3. S, M, N滚子
可以有效缓解链轮啮合时的冲击和摩擦。虽然其行走阻力比R滚子和F滚子大，但重量轻。
- S：滚子外径小于板宽
- M：滚子外径大于S滚子
- N：滚子外径和M滚子相同，但销的直径更大强度更高
