適用事例集 直動機器 － 11. リフタ（ピン打ち固定用）
適用事例

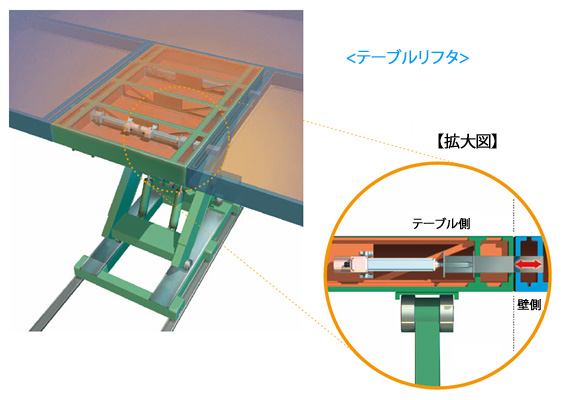

テーブルリフタ
テーブルの昇降自体は油圧シリンダを使用していますが、上昇位置で固定したい場合に油圧シリンダのオイルリークによりテーブルが落下してしまうおそれがあります。そこで、テーブル位置固定用として当社のSpeedMechが採用されています。
シリンダは前進側は相手側の壁に当たると自動的に停止し、後退側はシリンダのストロークエンドで止まります。シリンダのロッドの位置はオプションの磁気センサーで信号を出力し、常時チェックします。また、相手側装置に回り止め機構がないため、オプションのロッド回り止め仕様が採用されました。
