大幅なトルクアップ ディスクカップリング エクトフレックス®NERシリーズ
ディスク部の組立は不要、メンテナンス時もディスク交換不要です
エクトフレックスカップリングNERシリーズはお客様の装置への組付け、およびメンテナンス時等の分解においてディスクを交換する必要はありません。
ディスク交換不要の理由 その1 トルク伝達の仕組み
摩擦力によってトルクを伝達
Uナット締付けによりボルトに軸力を発生させ、ハブ・ワッシャ・ディスク間の摩擦力でトルク伝達を行います。
摺動部が無いため、メンテナンス時にディスクを交換する必要はありません。
ディスク交換不要の理由 その2 つばき独自のセンタユニット構造
従来のディスクカップリングは、ディスク部分をユーザにて組立てる必要がありましたが、NERシリーズはセンタユニット構造となっており、ディスクはスペーサ、フランジと組立てられた状態で工場出荷します。メンテナンス時もディスク部を分解せずに脱着可能であり、ディスクの交換は不要です。
利点
- ・現場でのディスク組立が不要。
- ・小形のトルクレンチで締付け可能。
- ・ワッシャ入れ間違いや部品の紛失がなくなり余分な工数が削減できる。
- ・ハブAにて大きな軸穴径に対応できる。
- ・メンテナンス時もディスク部を分解せずに脱着可能。
NERシリーズの構造
構造図はクリックで拡大します
エクトフレックス NERシリーズの構造 動画コンテンツ

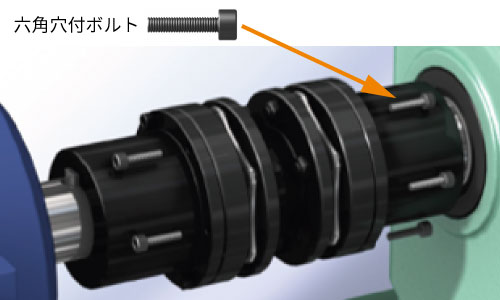

心出し後は、ボルトを締めるのみで締結が完了します。
※トルクレンチによるトルク管理が必要です。
【お客様でのご検討例】
ディスクカップリングは摩擦伝達であり、摺動部が無く長期間使用可能です。
さらに、NERシリーズはセンタユニット構造であり、ディスク部の組立・分解は不要です。
メンテナンス時にディスクをあらかじめ用意する必要は通常ありません。
来月ポンプの点検をするから、カップリングのディスクを準備しないといけないな。
ディスク部分は摩耗しないし、分解も必要ないのでディスクの準備は不要ですよ!
確かにこのカップリングの場合は、ディスク交換はしなくていいね!
