組立時間を大幅に短縮 エクトフレックス® カップリング NERシリーズ
ディスク部の組立は不要、メンテナンス時もディスク交換不要です

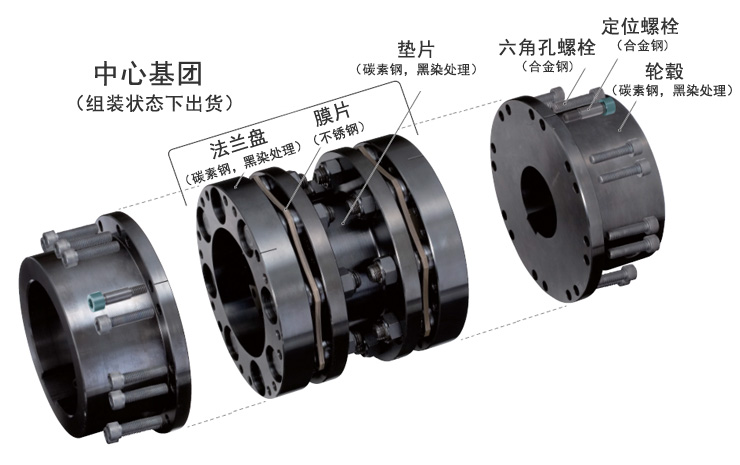

つばき独自のセンタユニット構造
従来のディスクカップリングは、ディスク部分をユーザにて組立てる必要がありましたが、NERシリーズは、ディスク、スペーサ、フランジを一体化したセンタユニット構造を採用しており、組立て済みの状態で出荷されるため、ユーザでの組み立てが不要です。
利点
- ・現場でのディスク組立が不要。
- ・小形のトルクレンチで締付け可能。
- ・ワッシャ入れ間違いや部品の紛失がなくなり
余分な工数が削減できる。 - ・大きな軸穴径に対応できる。
- ・装置メンテナンス時もディスク部を分解せずに
脱着可能。

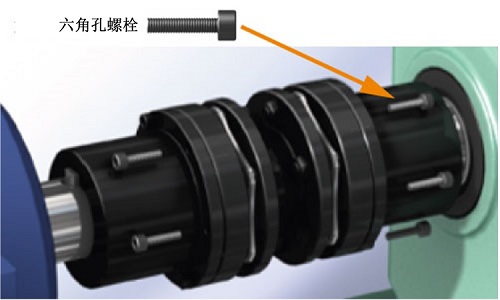

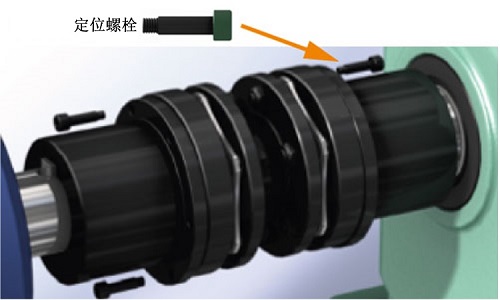

心出し後は、ボルトを締めるのみで締結が完了します。
※トルクレンチによるトルク管理が必要です。
エクトフレックス NERシリーズの構造 動画コンテンツ
NERシリーズと従来品の組立作業比較動画
NERシリーズにおけるトルク伝達のメカニズム
摩擦力によってトルクを伝達
Uナット締付けによりボルトに軸力を発生させ、ハブ・ワッシャ・ディスク間の摩擦力でトルク伝達を行います。
摺動部がないため、長寿命でご使用いただけます。
メンテナンス時にディスクを交換する必要はありません。
関連商品のご案内
カップリング カタログ
ディスク形カップリングをはじめ、つばきの全カップリングを掲載したカタログです。
(2021.08.01)
つばきカップリングは汎用用途からサーボモータによる高精度用途まで、幅広いニーズにお応えします。
NER/NEFシリーズ冷却塔仕様 リーフレット
NER/NEFシリーズ冷却塔仕様を紹介したリーフレットを発行しました。
(2021.10.01)
新素材であるCFRPを用いた軽量化や、冷却水に対する耐環境性能を向上させた仕様をご提案します。
NERシリーズ パワーロック仕様 リーフレット
NERシリーズのパワーロック仕様を紹介したリーフレットを発行しました。
(2021.06.01)
サーボモータ駆動などの精密位置決め装置に最適なパワーロックとの組合せをご提案します。
NERシリーズ 特形事例集 パンフレット
NERシリーズの豊富なオプションや特形仕様を紹介したパンフレットを発行しました。
(2019.04.01)
つばきのソリューションを提供することにより、お客様の困りごとに対する解決案をご提案します。
