技术资料　直线作动机　电动缸　电机规格

接线(G系列)

带制动器电机的接线(直流制动器电机)

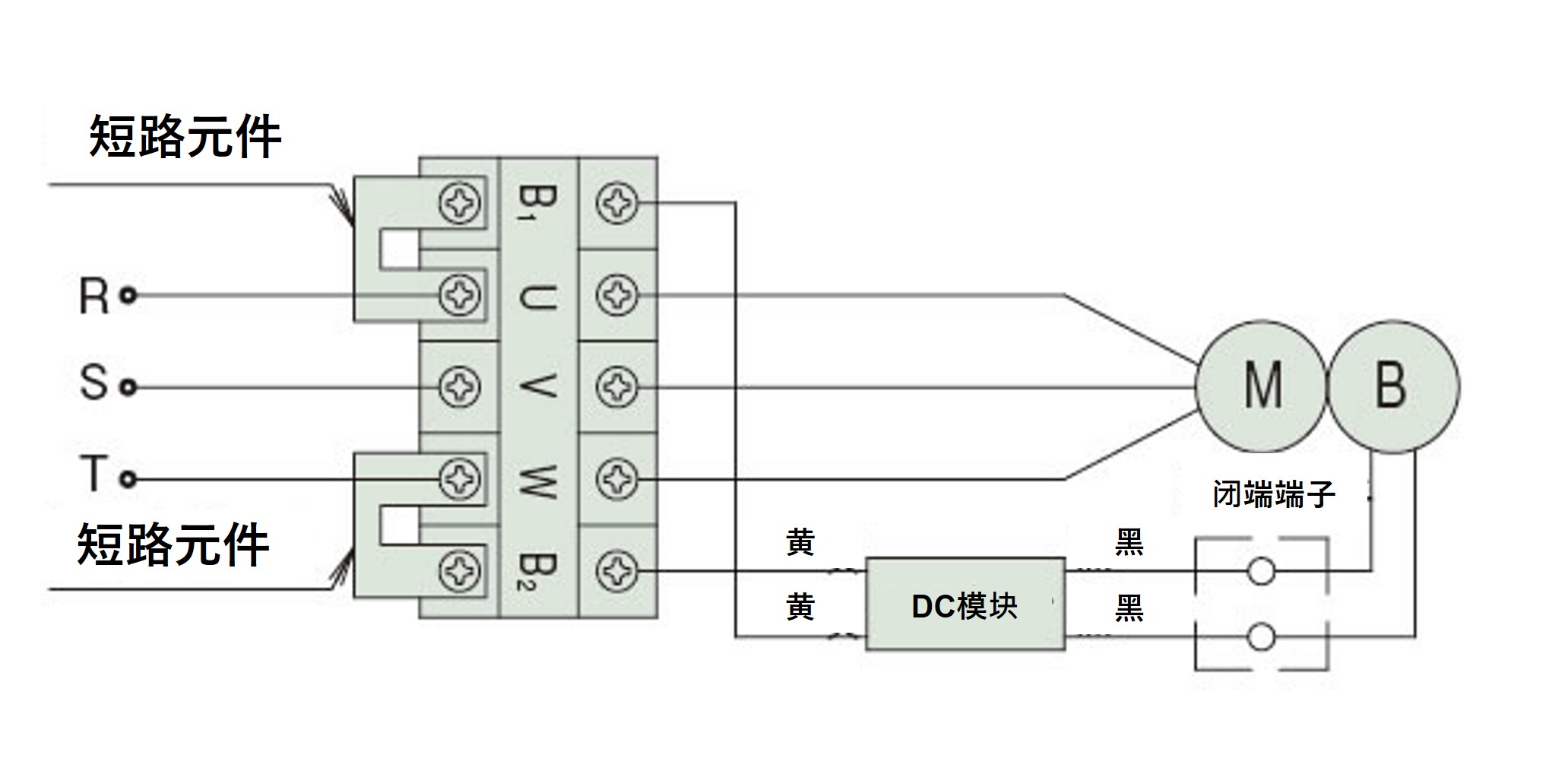

制动内部连接(出厂时)

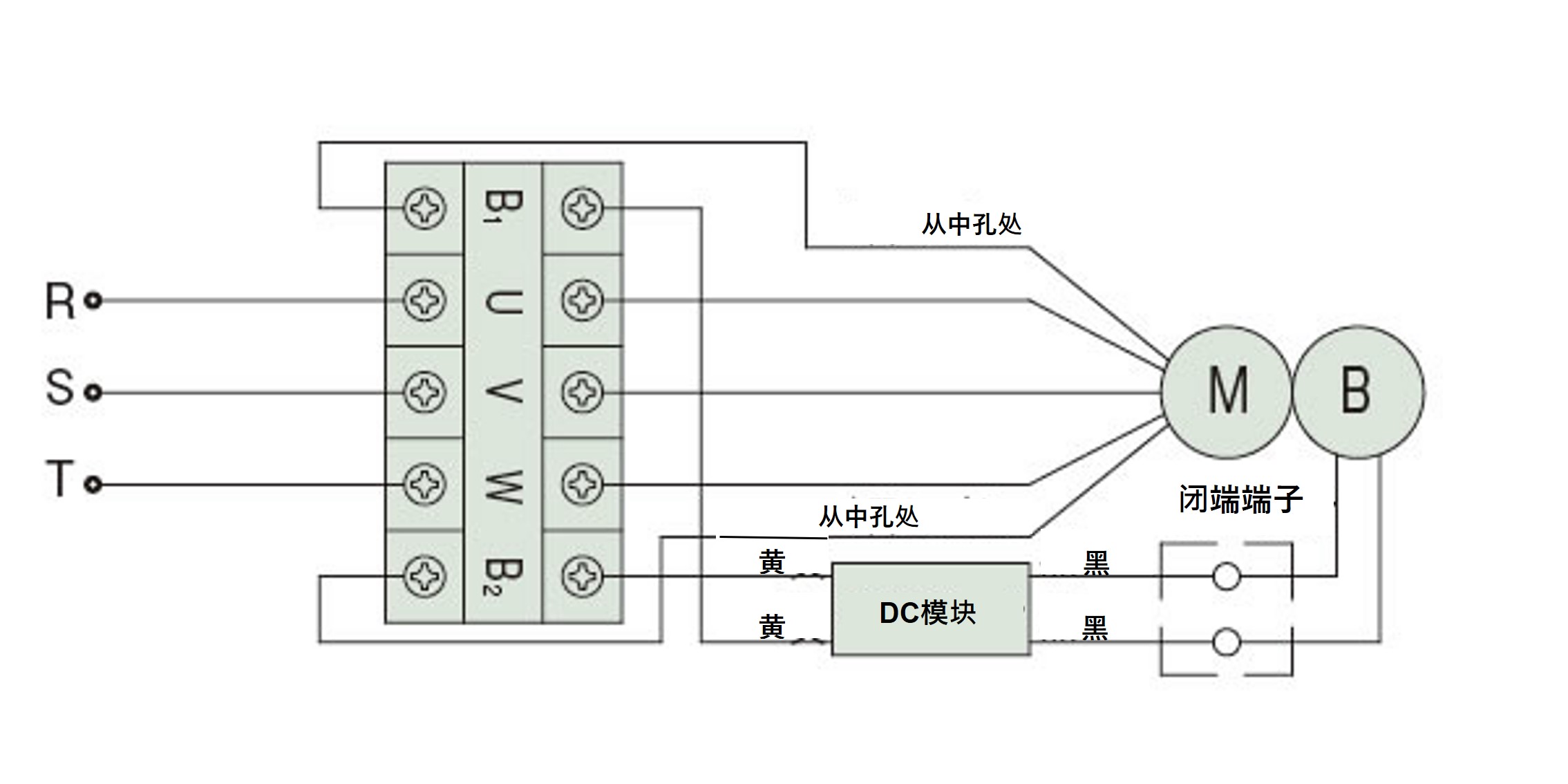

制动器交流外部接线

载重作用方向

按照上述接线方式，其载重作用方向如下所示。

出厂时DC模块放置在端子箱内

载重作用方向	LPGA070～LPGA300 LPGB070～LPGB300 LPGC070～LPGC300
	上图，直线接线时向后运动产生轴线拉力，并行接线时向前运动产生轴线推力。

※压接端子螺栓：M4[紧固力矩 1.2N・m{0.12kgf・m}]

使用变频器时的接线方法

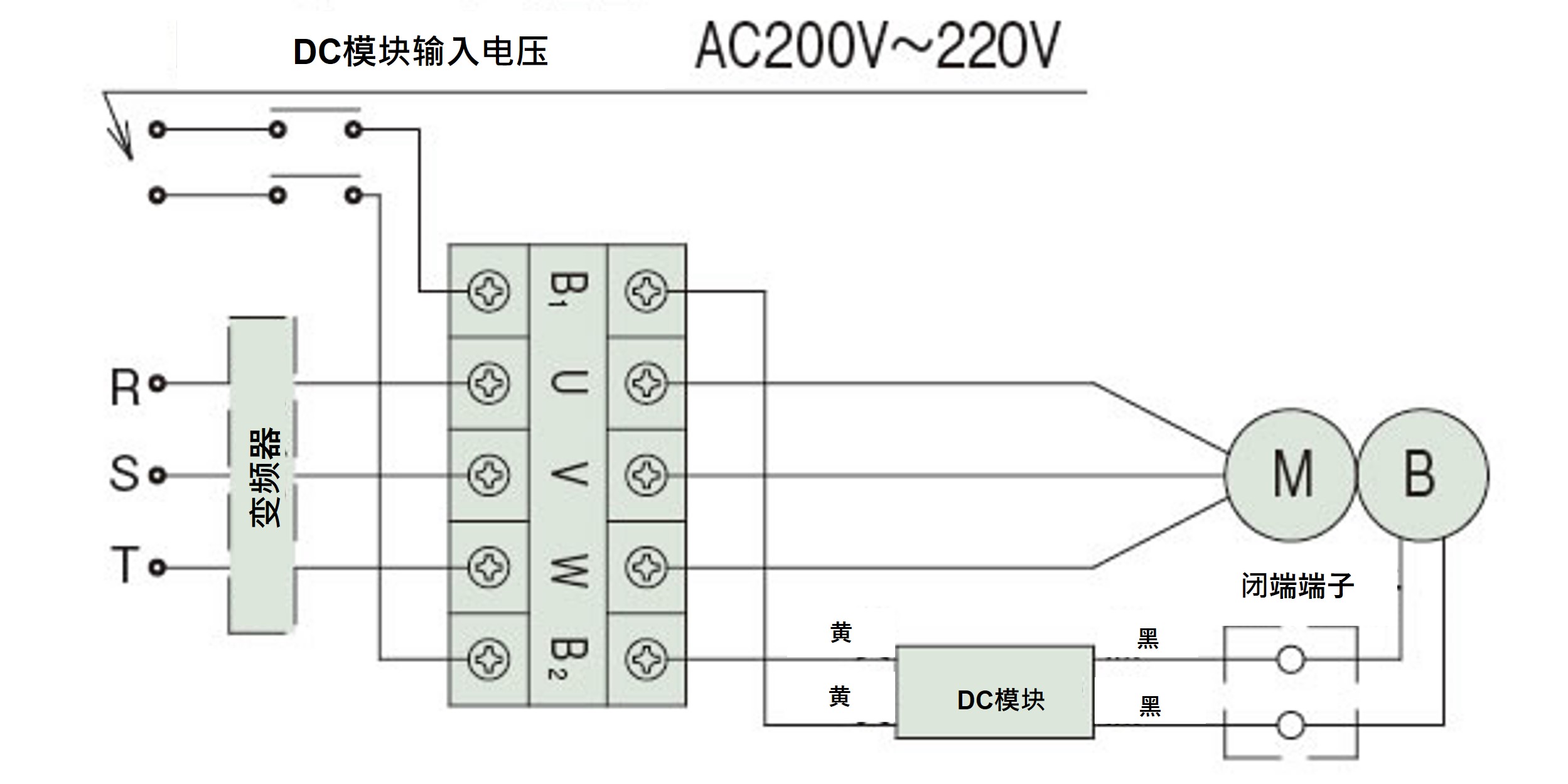

• 1.变频器控制电机运转时，制动器需单独另外接线，请先断开短路元件（如上图所示）后再接线。制动单元的DC模块不能通过变频器输出，需另外单独连接200V～220V的电源。

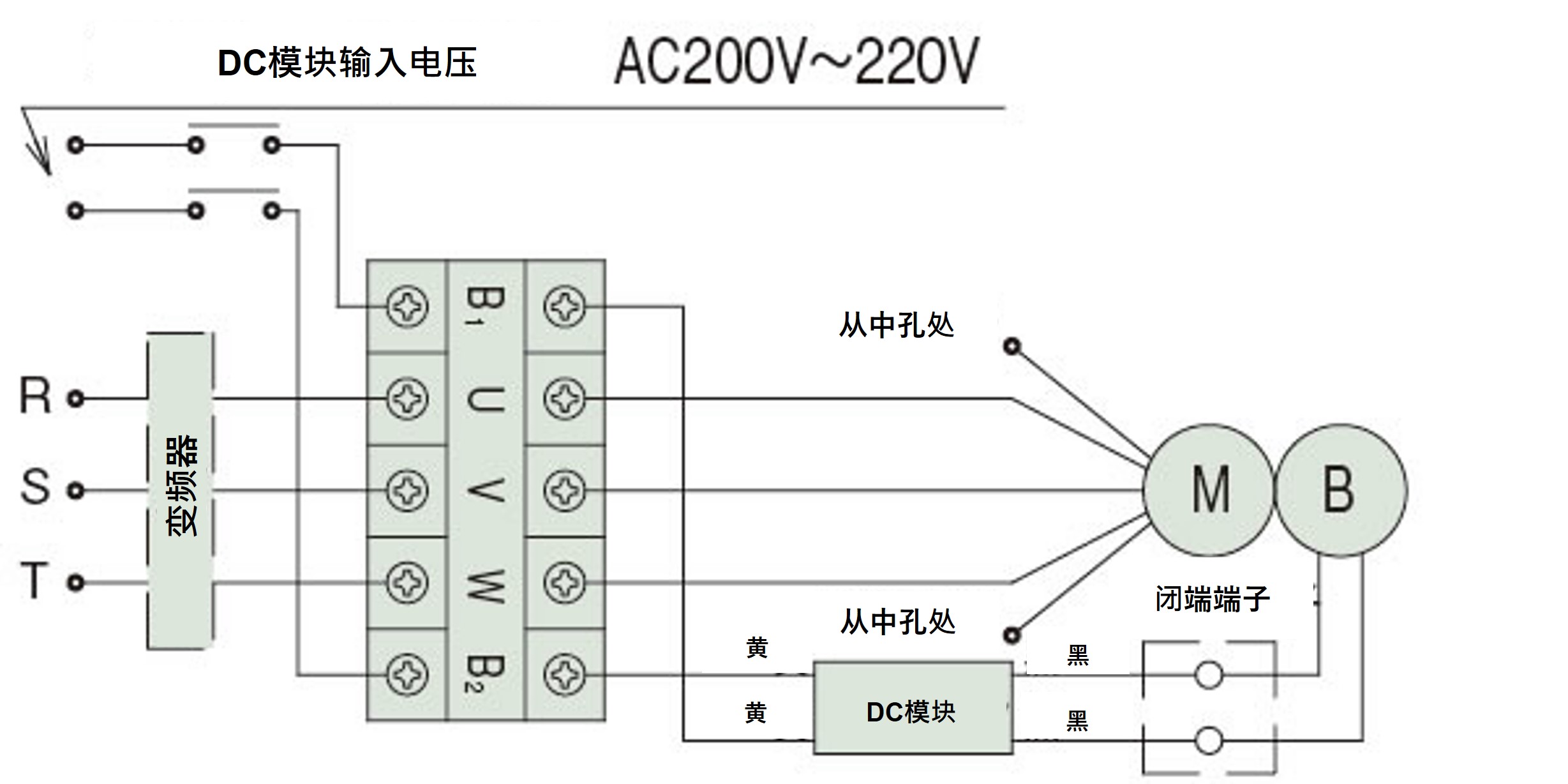

• 2.在使用0.4kw以下电压为400V级的电机时，从电机的中间开孔处断开配线并做好绝缘处理，连接制动单元DC模块的200V～220V电源请另行准备。没有200V～220V的电源时，使用变压器将电压控制在200V～222V范围之间。此外使用前还需确认变压器的容量在90VA以上，电压稳定没有下降。
• 3.200V级的制动器需选择额定负荷AC250V、7A以上的电磁接触器。
  400V级时，需选用触点电压AC400～440V，诱导负荷1A以上的电磁接触器（例如，2.2KW交流电机使用的电磁接触器）。DC模块内有浪涌保护元件。根据需要可在各触点使用保护元件。
• 4.如需制动器使用直流外部接线，请咨询。

※关于特殊规格产品的接线方法，请参考交货时的实际图纸。
