許容横荷重
JWB・JWH(ボールネジタイプ・ハイリードボールネジタイプ)
ボールネジタイプ・ハイリードボールネジタイプは、軸方向以外の荷重には耐えられません。

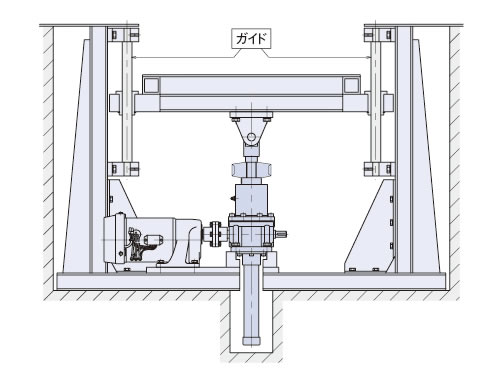

横荷重が加わる場合は、下図のようにガイドを設けてジャッキには直接横荷重等が働かないようにご配慮ください。
JWM(台形ネジタイプ)
台形ネジタイプは基本的には上図の通りガイドを設けていただきますようお願いします。ただし、ケース上面位置よりのネジ軸突出量(L)が小さい場合(ジャッキ静止時)にはある程度の横荷重に耐えられるようになっています。

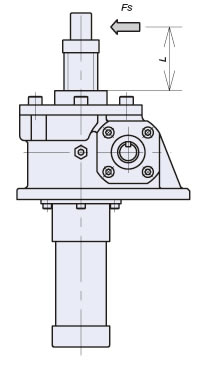

注)表記L寸法は突出量であり、横荷重の加わる位置を表しています。 (ストロークではありません)
| ネジシャフト 突出量 L mm |
枠番 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 002 | 005 | 010 | 025 | 050 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 | |
| 100 | 83 {9} |
128 {13} |
318 {32} |
570 {59} |
2500 {255} |
4010 {409} |
4610 {470} |
8210 {838} |
21700 {2210} |
85300 {8700} |
73500 {7500} |
159700 {16300} |
| 200 | 42 {4} |
64 {7} |
159 {16} |
290 {29} |
1250 {128} |
2010 {205} |
2300 {235} |
4110 {419} |
10800 {1110} |
50400 {5150} |
56700 {5780} |
79900 {8150} |
| 300 | 28 {3} |
43 {4} |
106 {11} |
190 {20} |
830 {85} |
1340 {136} |
1540 {157} |
2740 {279} |
7200 {740} |
33600 {3430} |
37800 {3860} |
53200 {5430} |
| 400 | 21 {2} |
32 {3} |
79 {8} |
140 {15} |
620 {64} |
1000 {102} |
1150 {118} |
2050 {210} |
5400 {550} |
25200 {2570} |
28300 {2890} |
39900 {4080} |
| 500 | － － |
27 {3} |
64 {6} |
110 {12} |
500 {51} |
800 {82} |
920 {94} |
1640 {168} |
4300 {440} |
20200 {2060} |
22700 {2310} |
31900 {3260} |
| 600 | － － |
25 {3} |
53 {5} |
100 {10} |
420 {43} |
670 {68} |
770 {78} |
1370 {140} |
3600 {370} |
16800 {1720} |
18900 {1930} |
26600 {2720} |
| 700 | － － |
23 {2} |
51 {5} |
90 {9} |
360 {36} |
570 {58} |
660 {67} |
1170 {120} |
3100 {320} |
14400 {1470} |
16200 {1650} |
22800 {2330} |
| 800 | － － |
21 {2} |
48 {5} |
90 {9} |
310 {32} |
500 {51} |
580 {59} |
1030 {105} |
2700 {280} |
12600 {1290} |
14200 {1450} |
20000 {2040} |
| 900 | － － |
－ － |
45 {5} |
90 {9} |
280 {28} |
450 {45} |
510 {52} |
910 {93} |
2400 {250} |
11200 {1140} |
12600 {1290} |
17700 {1810} |
| 1000 | － － |
－ － |
42 {4} |
90 {9} |
250 {26} |
400 {41} |
460 {47} |
820 {84} |
2200 {220} |
10100 {1030} |
11300 {1160} |
16000 {1630} |
