行程控制
升降台须在『行程』内使用。
(行程≧使用行程)
位置检测感知器规格(ZSL1000)
| 用于调整行程的限位开关 | |
|---|---|
| 厂商名 | OMRON制造 |
| 限位开关型式 | WLCA12-2-N(OMRON)或同质件 |
| 电气容量 | AC250V 10A(cosΦ=0.4) DC5V 1mA(最小适用负载) |
| 电路构成 |  |
| 连接器（适合电缆外径） | SCS-10B(Φ8.5～Φ10.5)PF1/2 |
位置检测感知器规格(ZSL0050)
| 下方减速・下限停止 | |||
|---|---|---|---|
| 厂商名 | OMRON制造 | ||
| 光敏・微型传感器 | EE-SPX303N | ||

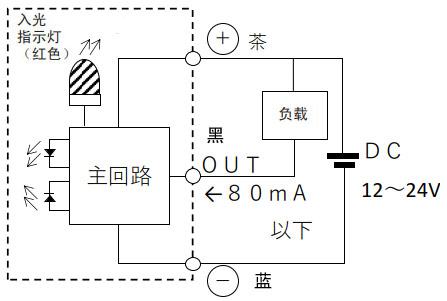

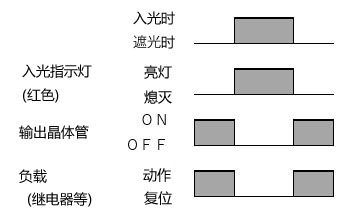

| 输入输出段 回路图 | 遮光时 ON | 时间图 |  |
| 输出回路 |  |
||
| 电源・电压 | DC12-24V±10% 波纹(p-p)5%以下 | ||
| 连接方式 | EE-1010 2M | ||
| 上方减速・上限停止 | ||||
|---|---|---|---|---|
| 厂商名 | OMRON制造 | |||
| 光敏・微型传感器 | EE-SX672-WR | |||

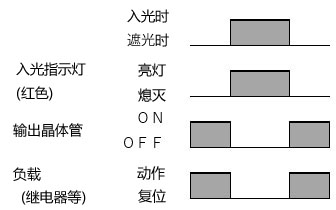

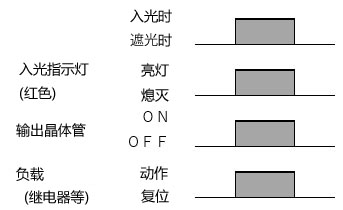

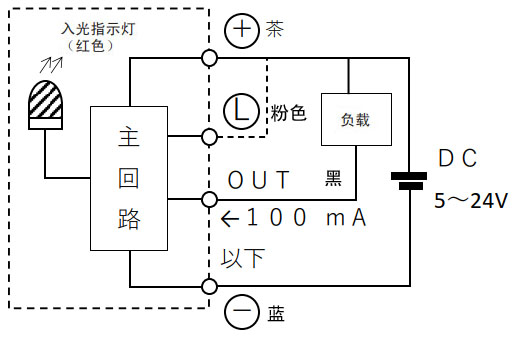

| 输入输出段 回路图 | 时间图 | 点灯 |  |
端子联结 |
 |
||||
| 遮光时 ON |
推荐  |
端子联结 | ||
 |
||||
| 输出回路 |  |
|||
| 电源・电压 | DC5-24V±10% 波纹(p-p) 10%以下 | |||
| 连接方式 | 预接线规格 | |||
※1 遮光时 ON的时候，避免联结L端子与OV

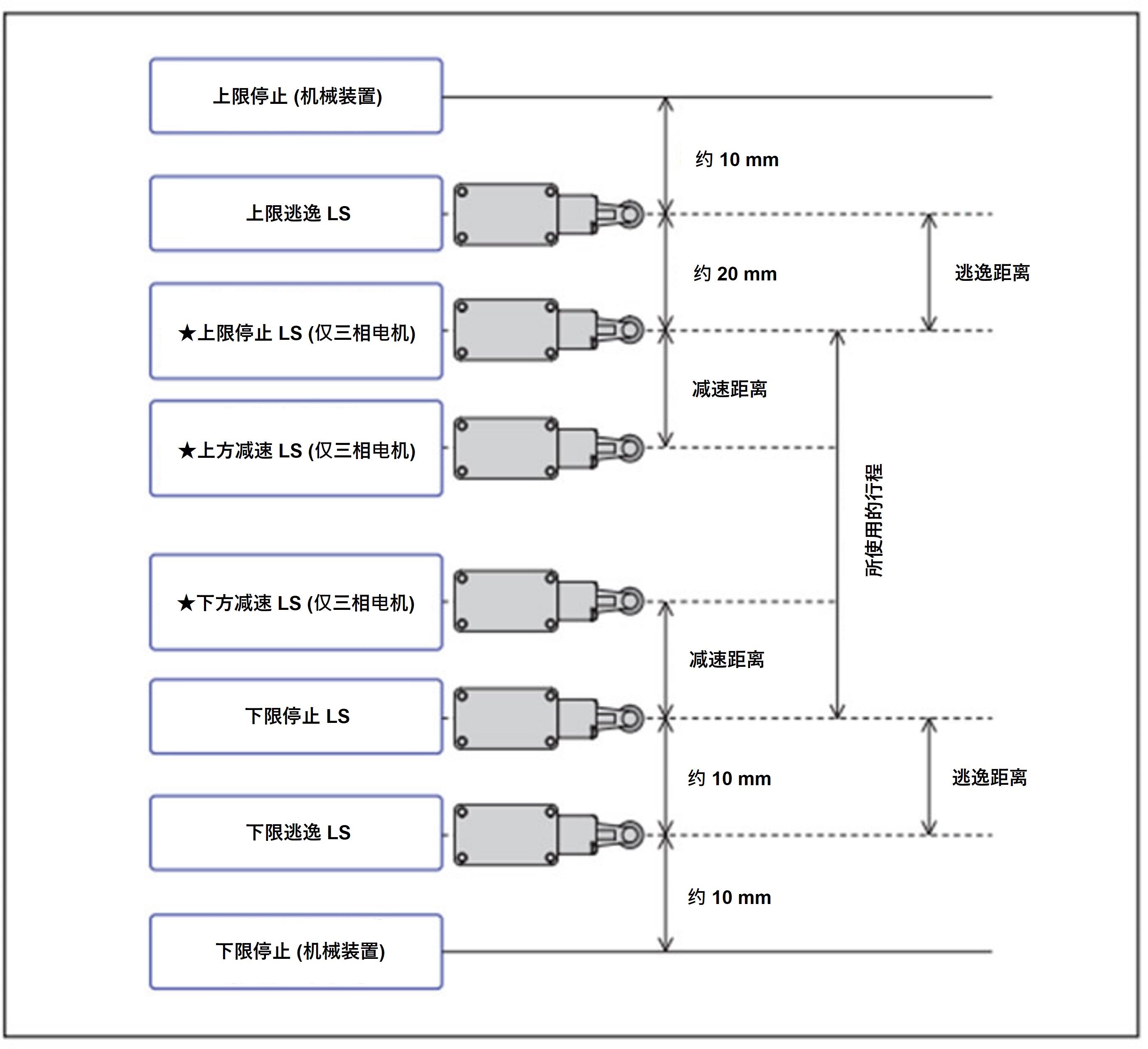

限位开关（LS）的配置(ZSL1000)
限位开关（LS）的配置(ZSL0050)
| 上限逃逸・下限逃逸 | 用于调整行程的限位开关 | |
|---|---|---|
| 厂商名 | OMRON制造 | |
| 小型开关 | D2VW-5L1-1M | |

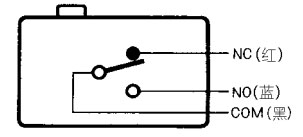

| 接触型式 |  |
|
| 额定电压 | AC250V | 负载能力：5A |
| AC125V | 负载能力：5A | |
| DC30V | 负载能力：5A | |
限位开关配置图中★号处，仅三相电机在该位置处带有感应器 (伺服电机和带编码器的电机不带感应器。) 详细请参考交付图纸。
- ・在行程的上下限处，设置了上下停止的限位开关（LS）。以预防上下限停止LS不能正常工作还设置了上下限逃逸LS。
- ・当上下限逃逸感应器作用时，升降机必须自动停止。为保证升降机的正常运作，制动器需要另外连接直流电源回路，定序器的接线回路也需另外连接。
(禁止使升降台超过最高速度运行或将制动器用交流电源通断，这些都将导致升降台撞到上限和下限的停止装置。如发生撞击将会使制动停止滞后，造成制动距离延长。
上下限位停止装置均为机械设计，严禁触碰和撞击。如停止装置出现松动，升降台会突然停止，顶板在下降过程中发生撞击触碰，这些隐患会导致设备损坏是造成设备重大故障的主要原因。 - ※升降台需在运行中途停止的，请使用旋转编码器或者伺服电机。
