技術資料 高速リフタ ジップマスタ 位置検出センサ
位置検出センサ
位置検出センサは、ストローク上下限用と上下各減速開始用に計4個を取付出荷しています。
該当する上位シーケンス信号ラインに接続してください。
位置検出センサ仕様
| 形式 | EE-SX972-C1(OMRON) |
|---|---|
| 電源電圧 | DC5～24V±10% リップル(p-p)10%以下 |
| 制御出力 | NPNオープンコレクタ(負荷電流50mA以下) |
| 動作モード | OUT1：入光時ON OUT2：しゃ光時ON |

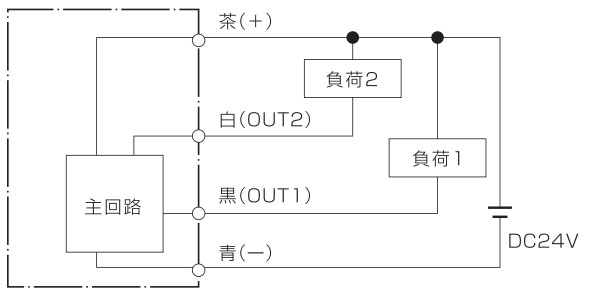

| 電気回路 |
[クリックで拡大] |
出力仕様はPNPオープンコレクタタイプも特形として対応しますのでご相談ください。

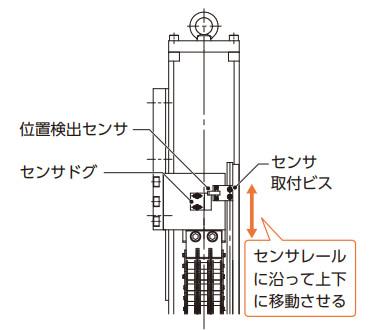

位置検出センサの調整手順
- 1. ジップマスタを所定の位置まで動作させる。
(上昇または下降) - 2. センサ取付ビス(十字穴付きナベ小ネジ：M4×8)を一旦緩め、センサを上下に移動させ、センサが検知する位置を調整する。
※減速用センサは、回路上で自己保持を取ってください。
※カバーの取外し要領は、点検手順の項目(こちら)をご参照ください。

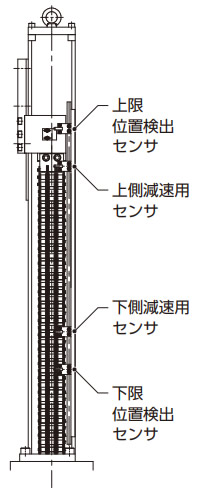

位置検出センサ取付位置
