位置检出感应器
位置检测感应器，共计4个分别安装于行程的上下限位（2处）和上下限的减速开始位置（2处）。
在上述4个位置连接定序器的上序信号线。
位置检测感知器规格
| 形式 | EE-SX972-C1(OMRON) |
|---|---|
| 电源电压 | DC5～24V±10% 纹波 (p-p): 10% 以下 |
| 控制输出 | NPN开路集电类型(负荷电流50mA以下) |
| 动作方式 | OUT1：点灯 OUT2：遮光时 ON |
| 电气回路 |
[点击扩大] |
采用PNP集电极开路输出时，可作为特殊规格产品进行对应。欢迎咨询。

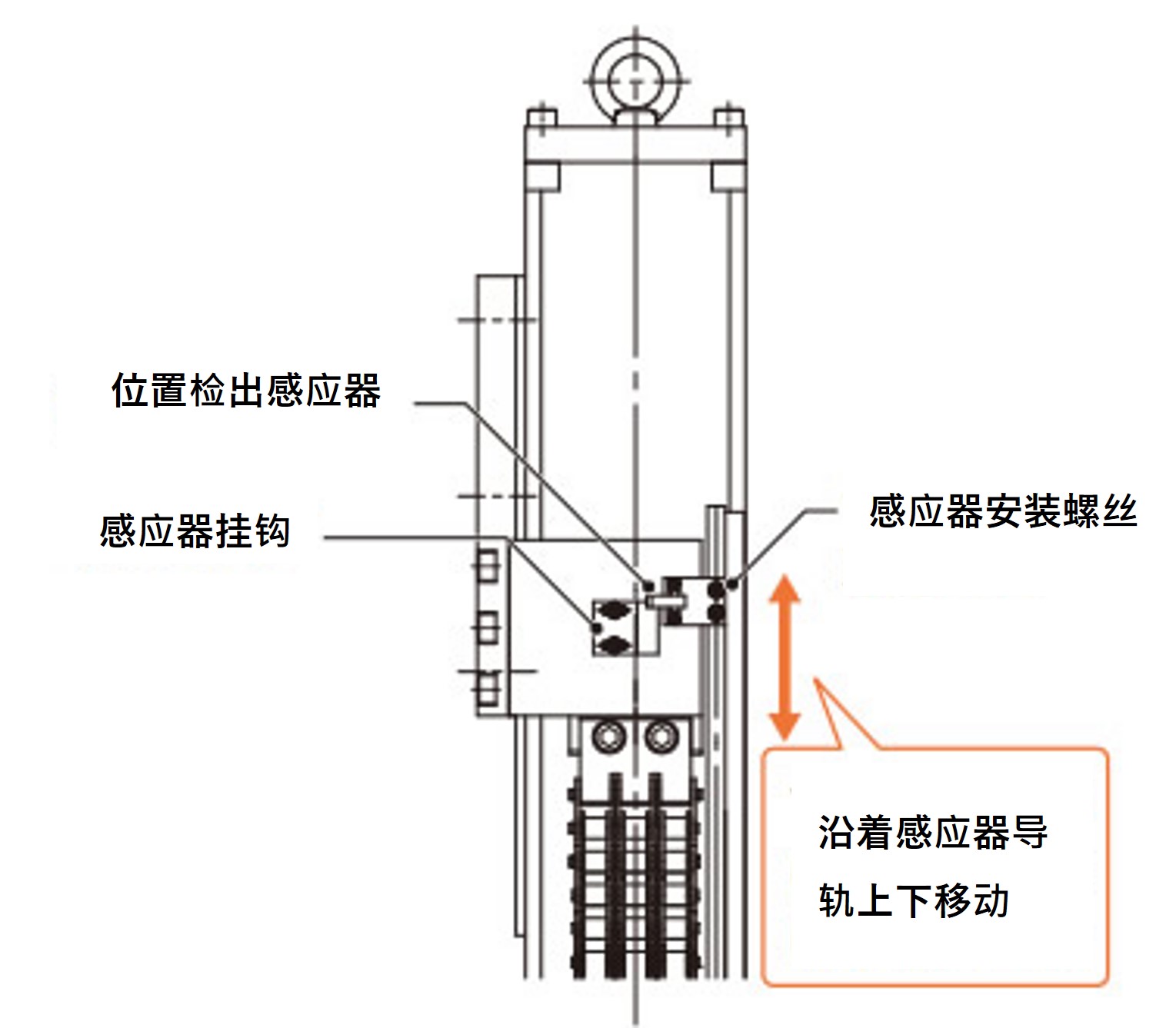

位置检测感应器的调整步骤
- 1. 运行至Zip Master提升机所指定的位置。
(上升或者下降) - 2. 先松开感应器的安装螺丝（十字小盘头螺钉：M4×8），上下移动感应器来调整位置。
※减速用感应器有自保持电路。
※关于罩盖的打开方法，请参考点检流程项目。(点击浏览)

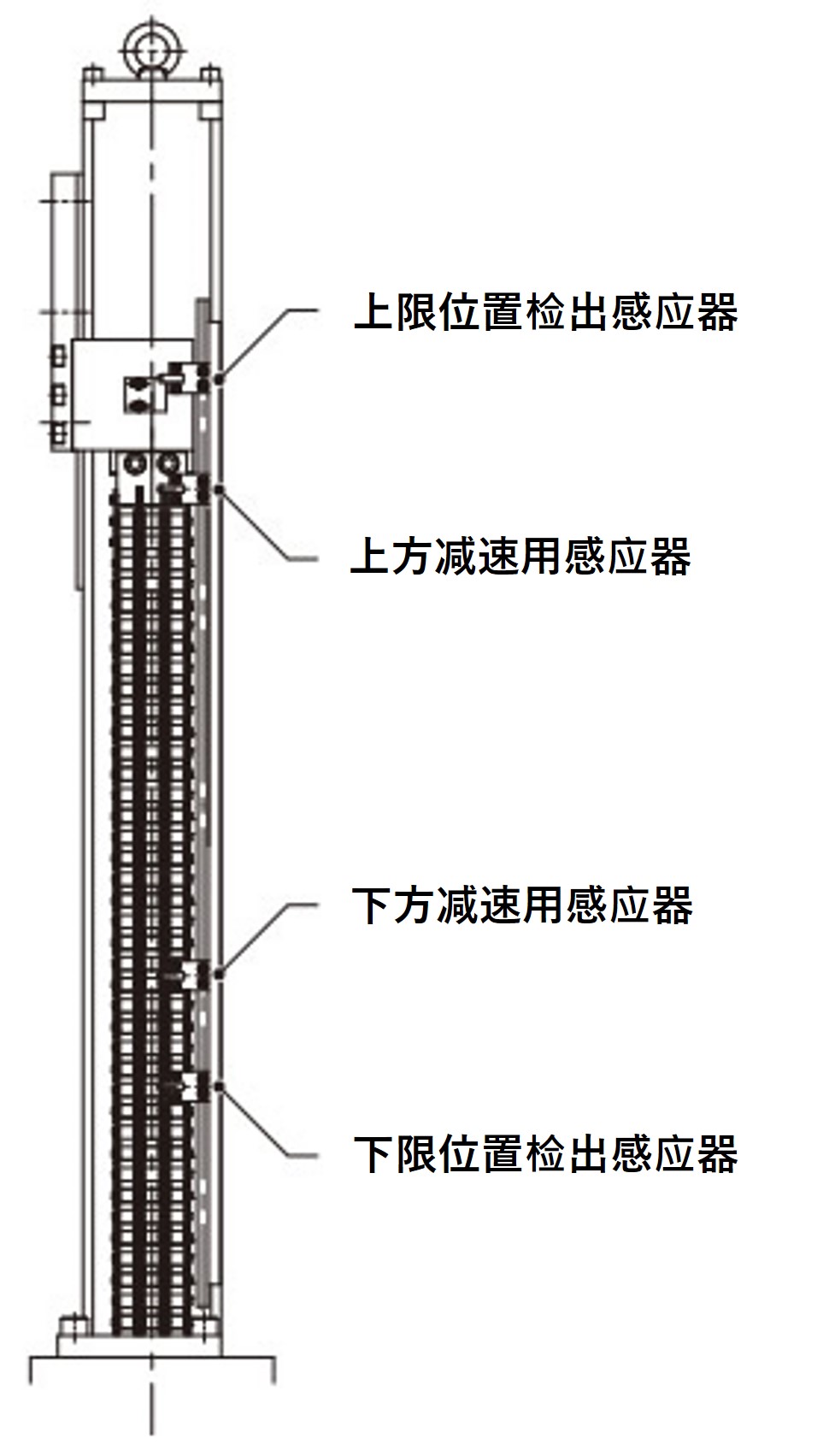

位置检出感应器的安装位置
