1. 关于加速时间和减速时间

• ・因 LIFT MASTER的升降速度很快，使用三相电机时必须使用变频器进行控制，并设定充足的加速时间和减速时间。
  带伺服电机时，也需设定充足的加速时间和减速时间。
  紧急加速，紧急停止有可能影响停止精度或导致工件的振动。
  LIFT MASTER在启动或停止时，会因为安装面・折叠支架的强度以及载重物体的性质而伴随振动，此时需延长加速和减速的时间。
  此外，可以固定 LIFT MASTER的上部以减少振动。
• ・标准机种一览表（滚珠丝杆式/梯形丝杆式）所表示的“速度”为最大速度。
  在计算升降时间时需将加速时间和减速时间包含在内。
• ・如需提高下述功能①缩短升降时间②高频率运行③多点定位④联动运行，推荐使用伺服电机。

2. 关于变频控制

• ・下降时会产生较大的再生电流，请根据使用条件设置充足容量的变频再生电阻器。再生电阻器的容量请咨询变频器厂商。
• ・推荐使用比电机大一个容量范围的变频器。
• ・请设置定序器，以便在变频断开时启动电机。

3. 关于防止脱落

• ・ LIFT MASTER采用无励磁制动电机。在使用伺服电机规格时，请客户自行准备轴上带键槽的制动电机。
  作为安全措施，请客户自行准备防掉落保护机构。根据客户需求我们可以提供防脱落栓（特殊规格产品）。

4. 关于伺服电机控制

• ・伺服电机请在额定转速内使用。
• ・下降时会产生较大的再生电流。请根据使用条件设置充足容量的变频再生电阻器。
• ・出现异常情况紧急停止时，切记不能使用电机内置的机械制动来直接制动。必须遵循其控制逻辑，先使用电力制动器减速，然后通过机械装置使其减速停止。详细请参考电机生产厂家提供的使用说明书。

选定次序

• 1. 请确认使用器械、使用方法、使用环境是否和 LIFT MASTER相匹配。
• 2. 请从标准机种一览表（滚珠丝杆式/梯形丝杆式）中选择可以满足负载需求的和额定载荷所匹配的机种。
  ※升降载荷超过额定载荷时，推荐使用多台联动方式。
  关于多台联动方式的选型及操控方法欢迎垂询。此外，还可以提供使用于大负载的特殊规格产品，欢迎垂询。
• 3. 所选择型号的称呼速度是否可以满足所需的升降速度。
  ※可以根据客户需求提供提速产品，欢迎垂询。
• 4.请确认所需的行程距离。
  ※请注意行程超1.5m的产品，我们将作为特殊规格产品进行对应。
• 5. 按照下表内容确认容许悬臂载荷。

确认容许悬臂载荷（OHL）

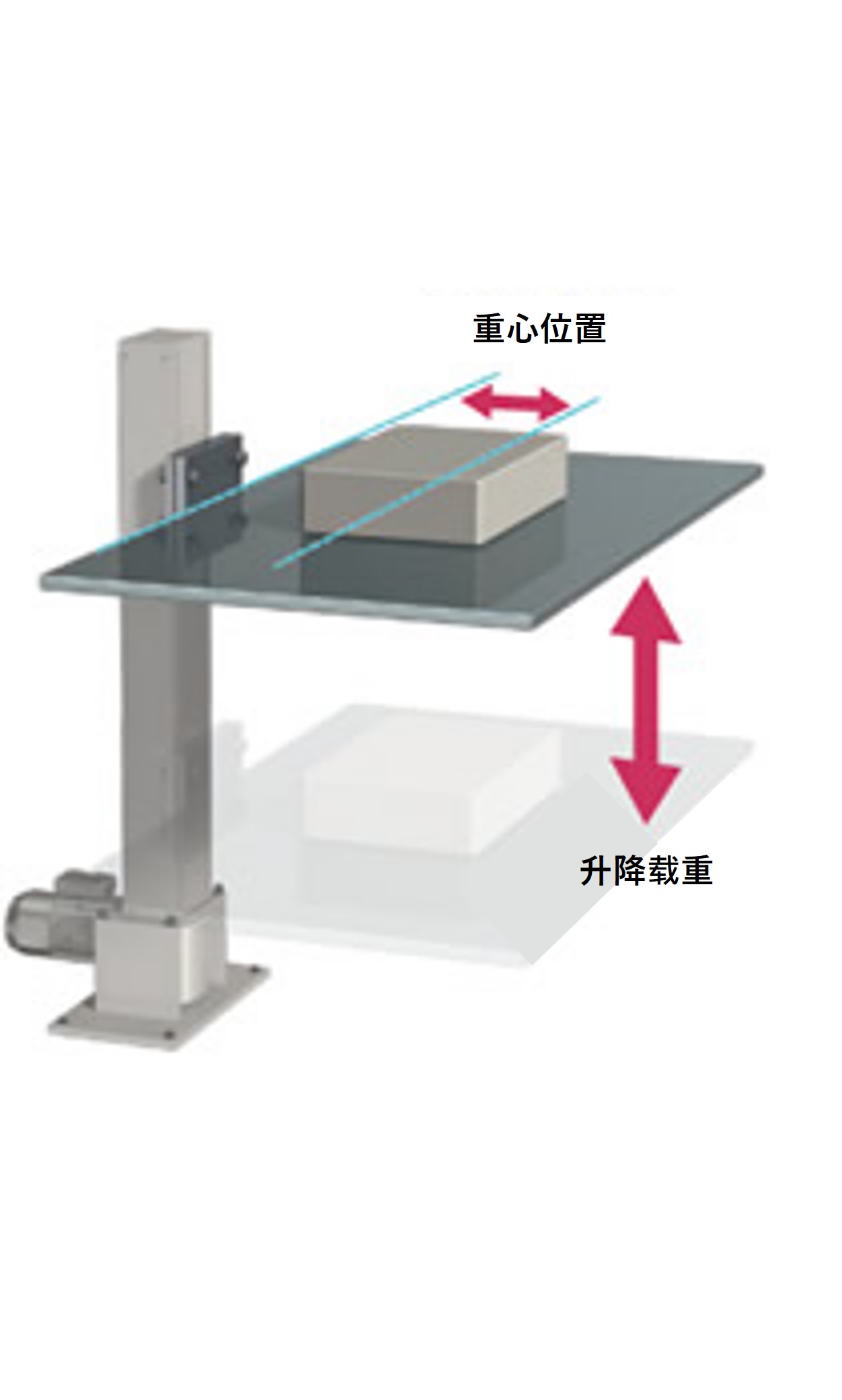

只要知道升降载荷及重心位置，就可以非常简单的选择 LIFT MASTER的型号。如右图所示，升降载荷和重心位置的交叉点即为容许悬臂载荷值。

请参考各规格产品的悬臂载荷的载重曲线。(滚珠丝杆式/梯形丝杆式)

注意

• ・当支架也承受一部分载重时， LIFT MASTER将会向负载方向发生一定的倾斜，需预估支架的上端部分会有一定的下沉。 LIFT MASTER的倾斜度不仅受行程长度的影响（行程距离越长倾斜度越大），还会受到支架和安装面强度的影响。
• ・将 LIFT MASTER的上部进行固定，不仅可以很好的缓解倾斜还可以减少启动停止时的振动现象。
• ・关于 LIFT MASTER倾斜量，详细情况欢迎咨询。

LMEB1000
(运载工件的尺寸：参照外观图)

LMEB1000

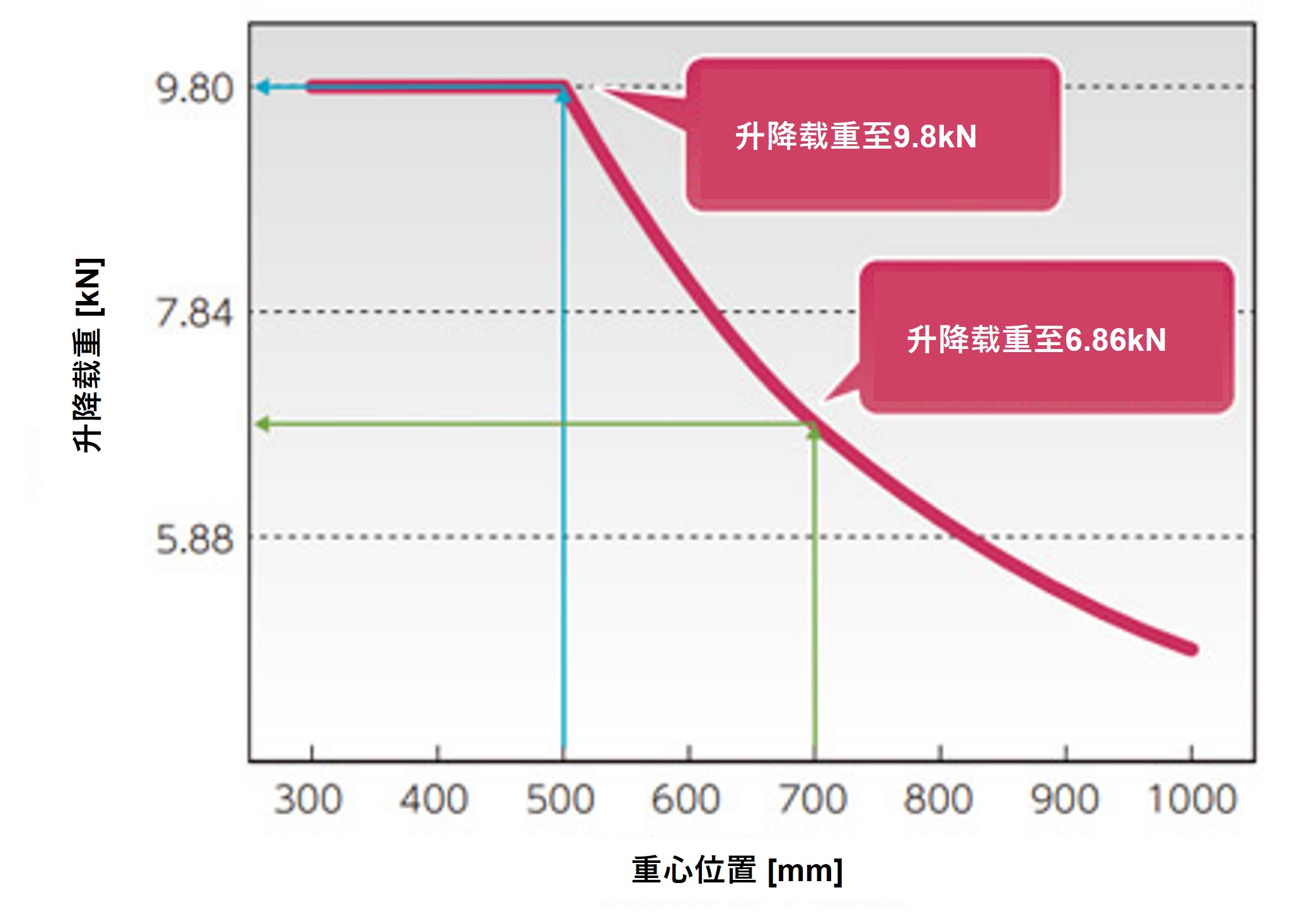

例1 重心位置为500mm时，升降载重可达9.80KN。

例2 重心位置为700mm时，升降载重可达6.86KN。
