技术资料 机械式保护机器 使用
扭矩限制器 TL 使用
设定扭矩
可通过调整调节螺母或螺栓的松紧来设定扭矩限制器的打滑扭矩。
- (1)扭矩限制器和设备连接后，调节螺母或调节螺栓还处于松弛状态，在接下来的数次试运行过程中可逐次调整，直到找到最合适的打滑扭矩为止。可在拧紧量-扭矩关系图（下表），找到和调节螺母、调节螺栓的拧紧量所对应的打滑扭矩。但是不排除受到摩擦状态和其他因素的影响，拧紧量所对应的打滑扭矩会出现偏差。下表仅作参考，实际操作中可不必按图索骥，找到和工况相匹配的拧紧量是最为直接和有效的办法。如果对打滑扭矩的稳定性要求较高的，在用手用力拧紧调节螺母或螺栓后，可使用60°的扳手打滑约500次使其适应摩擦。转速较快时，可分数次实施500次的打滑。
- (2)我们可以按照指定的扭矩进行初始设定并嵌入中心组件后发货，此时需提前完成轴孔的加工。

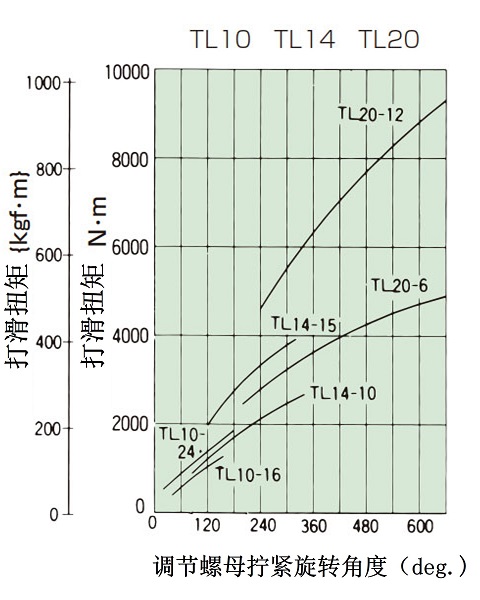

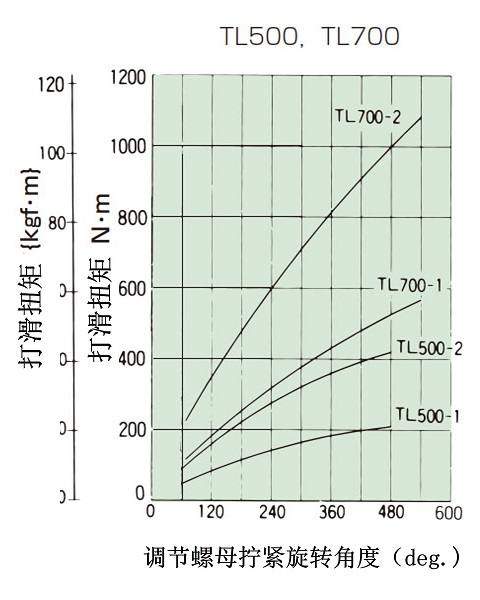

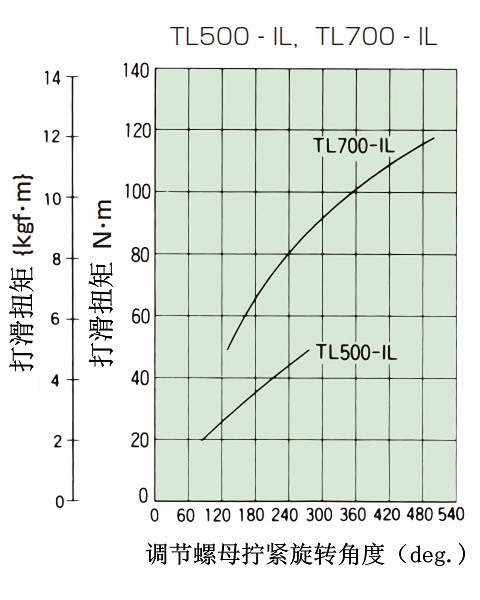

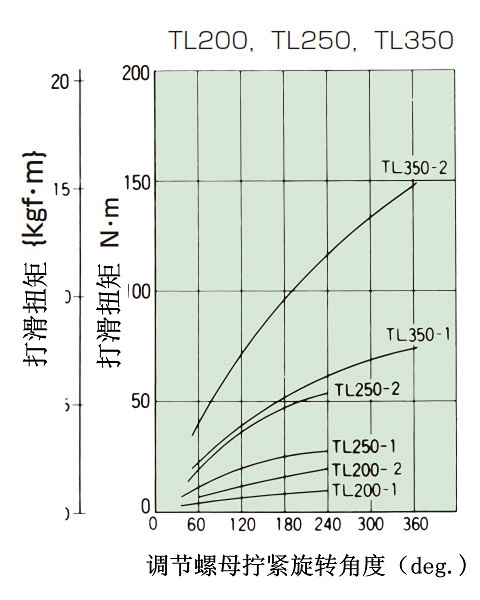

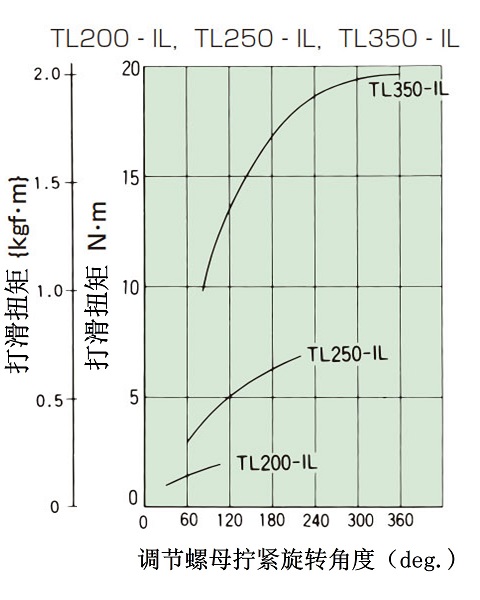

拧紧量-扭矩关系图
用手拧紧调节螺母或调节螺栓，当蝶形弹簧处于固定状态时为0积分状态。
[点击扩大]
[点击扩大]
[点击扩大]
[点击扩大]
[点击扩大]
选定和制作中心组件
可嵌入链轮、齿轮作为扭矩限制器的中心组件。
中心组件由贵司自行选择和制作时，请注意下述事项。
- (1)中心组件的最小直径会受到扭矩限制器外径的限制。
链轮链传动时的链轮最小齿数，请参考下表中心组件链轮的内容。 - (2)中心组件的摩擦面（两侧）需按3S～6S进行精加工。
- (3)中心组件的孔径，参照尺寸表的中心组件孔径尺寸公差按3S～6S进行精加工。
- (4)中心组件嵌入部分的厚度需等于或小于尺寸表的S尺寸。
关于扭矩限制器的检知动作
过载发生时，扭矩限制器将自动打滑以保护设备不受损坏。打滑发生后需及时切断电源，如果不及时切断电源，扭矩限制器将持续打滑，而这会导致摩擦板表面受热发生碳化。
扭矩限制器检知打滑的发生后是怎么使运转停止的呢，在此介绍几个使用接近开关和数码转速仪的使用实例。
安装例

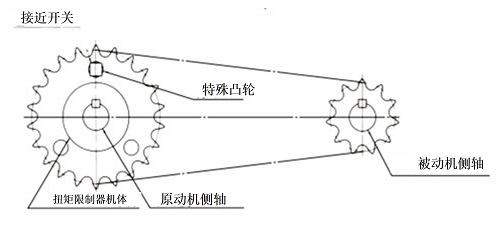

形式1
被动侧的机器发生过载，扭矩限制器的中心组件停止时

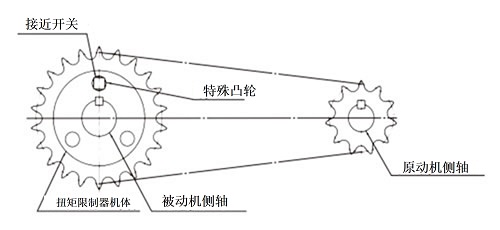

形式2
被动侧的机器发生过载，扭矩限制器自身停止时

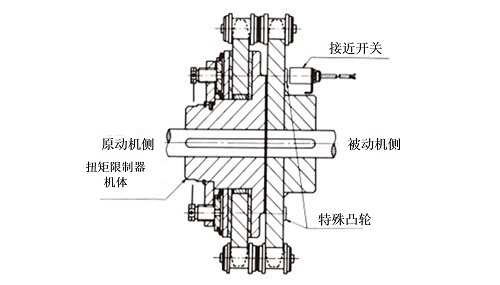

形式3
使用联轴器类型的扭矩限制器，发生过载后中心组件停止时
形式4
使用联轴器类型的扭矩限制器，发生过载后限制器自身停止时
采用形式4时，不能使用特殊凸轮。需使用联轴器类型的扭矩限制器时，请选择形式3。
根据使用的特殊凸轮的个数，检知转速会有所不同，请参考下表内容。一般在1秒-10秒之间就可检知到打滑的发生。
特殊凸轮的个数和检知转速
| 特殊凸轮个数 | 检知转速范围 r/min |
|---|---|
| 1 | 6～60 |
| 2 | 3～30 |
| 3 | 2～20 |
| 4 | 1.5～15 |
| 5 | 1.2～12 |
| 6 | 1.0～10 |
| 7 | 0.85～8.5 |
| 8 | 0.75～7.5 |
| 9 | 0.67～6.7 |
| 10 | 0.6～6.0 |

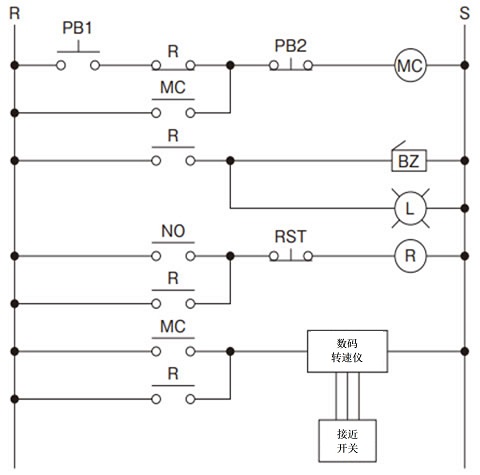

参考连接图
- PB1：电机运行按钮
- PB2：电机停止按钮
- RST：BL、L重置按钮
- MC：电机电磁接触器
- R：辅助继电器
- NO：数码转速仪输出a接点
- BZ：蜂鸣器
- L：指示灯
数码转速仪：欧姆龙 H7CX-R11-N
引发开关：欧姆龙 TL-N5ME2
注) 数码转速仪和接近开关，建议使用欧姆龙品牌。
详细请参考欧姆龙产品目录。
特殊凸轮的尺寸和按装
用螺丝将特殊凸轮固定在被动侧。
请用螺丝锁防止螺丝出现松动。

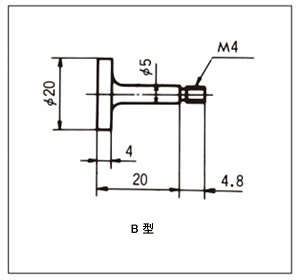

特殊凸轮参考图
※需贵司自行准备。
中心组件使用链轮
当链轮作为中心组件使用时，需注意下述几点内容。
下表表示的是链传动，中心组件为链轮时的情形。
- (1)按装形式为1或2时，使用下表所示最小齿数的链轮可确保链条和特殊凸轮（和参考图一致时）不发生冲突。
- (2)单独一个扭矩限制器，使用下表所示最小齿数的链轮可确保链条和摩擦板不发生冲突。
- (3)衬套长度
- (4)链轮孔径(中心板孔径)
| 型号 | 链轮孔径 (中心板孔径) |
使用链轮的最小齿数 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS35 | RS40 | RS50 | RS60 | RS80 | RS100 | RS120 | RS140 | RS160 | ||||||||||||
| 最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
|||
| TL200 | 30+0.03 0 |
△20 | 3.8 | 16 | 6 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| TL250 | 41+0.05 0 |
- | - | 20 | 6.5 | 17 | 6.5 | - | - | - | - | - | - | - | - | - | - | - | - | |
| TL350 | 49+0.05 0 |
- | - | 26 | 6.5 | 21 | 6.5 | 18 | 9.5 | 15 | 9.5 | - | - | - | - | - | - | - | - | |
| TL500 | 74+0.05 0 |
- | - | - | - | △29 (30) |
6.5 | 25 | 9.5 | 19 | 9.5 | - | - | - | - | - | - | - | - | |
| TL700 | 105+0.05 0 |
- | - | - | - | - | - | △33 (35) |
9.5 | 26 | 12.5 | 21 | 12.5 | 18 | 12.5 | - | - | - | - | |
| TL10 | 135+0.07 0 |
- | - | - | - | - | - | - | - | - | - | △29 (30) |
12.5 | 24 | 15.5 | △22 | 19.5 | - | - | |
| TL14 | 183+0.07 0 |
- | - | - | - | - | - | - | - | - | - | △39 (40) |
15.5 | △33 (35) |
15.5 | △29 | 19.5 | △26 | 23.5 | |
| TL20 | 226+0.07 0 |
- | - | - | - | - | - | - | - | - | - | △54 | 15.5 | △46 (60) |
15.5 | △40 | 19.5 | △35 | 23.5 | |
- 注） 1. △ 表示非标准A型链轮标准库存链轮时请使用（）内的齿数。
- 注） 2. 衬套长度仅作参考。
| 型号 | 链轮孔径 (中心板孔径) |
使用链轮的最小齿数 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS35 | RS40 | RS50 | RS60 | RS80 | RS100 | RS120 | RS140 | RS160 | ||||||||||||
| 最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
最小齿数 | 衬套 长度 |
|||
| TL200 | 30+0.03 0 |
△25 | 3.8 | 19 | 6 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| TL250 | 41+0.05 0 |
- | - | 24 | 6.5 | 20 | 6.5 | - | - | - | - | - | - | - | - | - | - | - | - | |
| TL350 | 49+0.05 0 |
- | - | 30 | 6.5 | 24 | 6.5 | 21 | 9.5 | 17 | 9.5 | - | - | - | - | - | - | - | - | |
| TL500 | 74+0.05 0 |
- | - | - | - | 32 | 6.5 | △28 (30) |
9.5 | 21 | 9.5 | - | - | - | - | - | - | - | - | |
| TL700 | 105+0.05 0 |
- | - | - | - | - | - | 36 | 9.5 | △28 (30) |
9.5 | △23 (24) |
12.5 | 20 | 12.5 | - | - | - | - | |
| TL10 | 135+0.07 0 |
- | - | - | - | - | - | - | - | - | - | △31 (32) |
12.5 | 26 | 15.5 | △23 | 19.5 | - | - | |
| TL14 | 183+0.07 0 |
- | - | - | - | - | - | - | - | - | - | △41 (45) |
15.5 | 35 | 15.5 | △30 | 19.5 | △27 | 23.5 | |
| TL20 | 226+0.07 0 |
- | - | - | - | - | - | - | - | - | - | △56 (60) |
15.5 | △47 (60) |
15.5 | △41 | 19.5 | △36 | 23.5 | |
- 注） 1. △ 表示非标准A型链轮标准库存链轮时请使用（）内的齿数。
- 注） 2. 衬套长度仅作参考。
