ローラチェーンカップリング ステンレスシリーズ 取扱

• 1. ケースに使用する場合はオイルシールを左右いずれかのスプロケットにシールのリップ方向が、歯部側になるようにはめておきます。
  (垂直取付の場合は、上側のスプロケットにオイルシールを取付けてください。)
• 2. スプロケットの側面を密着させ、偏角(角度誤差)、偏心(平行誤差)を修正します。


  歯の側面の長さTが外周で等しくなるように角度を修正します。
  許容偏角(角度誤差) θ = 1°以下



  歯底にストレートなものを当て、歯底の食い違いがないようにします。
  許容偏心(平行誤差) ε = チェーンピッチの2%以下(下表の値を参照ください)

  形番	CR4012	CR4014	CR4016	CR5014	CR5016	CR5018	CR6018	CR6022	CR8018	CR8022	CR10022	CR12018	CR12022
  許容偏心(平行誤差)(ε) mm	0.254	0.254	0.254	0.318	0.318	0.318	0.381	0.381	0.508	0.508	0.635	0.762	0.762
  許容偏角(角度誤差)(θ) °	1	1	1	1	1	1	1	1	1	1	1	1	1
  許容エンドプレイ(軸方向変位) mm	S±0.68	S±0.68	S±0.68	S±0.88	S±0.88	S±0.88	S±1.02	S±1.02	S±1.32	S±1.32	S±1.52	S±2.02	S±2.02

• 3. 両スプロケットの間をS寸法(寸法表参照)にして、スプロケットをセットスクリューで固定します。
• 4. グリースを両スプロケット間のS寸法部につめ、歯部にも塗布します。

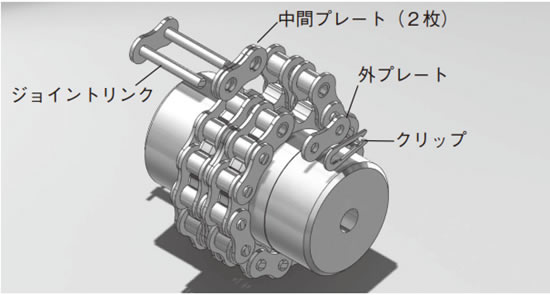

  次いでチェーンにグリースを塗布しスプロケットに巻き付け、スプロケットの距離を(寸法表S寸法)あけ取付ける。チェーンを巻き付ける。ジョイントリンクを1列目に挿入。
  中間プレート(2枚)を入れる。チェーン2列目にジョイントリンクを挿入する。チェーンから飛び出たジョイントリンクに外プレートを入れクリップを取付ける。



• 5. ケースを使用する場合は、ケース両側にグリースを所要量入れ、ボルトで両側のケースをスプロケットにしっかりと取付けます。運転当初わずかなグリースの漏れがありますが、間もなく安定します。漏れが止まらない場合は、取付けに問題がないかを確認ください。
