滚子链联轴器 不锈钢系列 使用

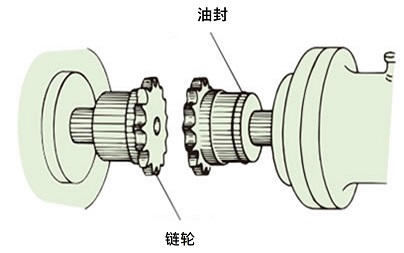

• 1. 使用罩壳时，链轮的任何一侧都可以，将油封的油唇部朝向链轮的轮齿侧进行安装。
  (如果是垂直安装，请注意油封需要安装在上方的链轮。)
• 2. 将链轮两侧紧密贴合，调整偏心角（角度误差）和偏行量（平行误差）。


  调整角度将轮齿侧面的长度T修正等同于外周侧。
  容许偏心角（角度误差）θ＝1°以下。



  用直条状物体抵在齿底，齿底需保持一致不发生偏移。
  容许偏心量(平行误差) ε = 链节距2%以下(请参考下表数值。)

  型号	CR4012	CR4014	CR4016	CR5014	CR5016	CR5018	CR6018	CR6022	CR8018	CR8022	CR10022	CR12018	CR12022
  容许偏心量(平行误差)(ε) mm	0.254	0.254	0.254	0.318	0.318	0.318	0.381	0.381	0.508	0.508	0.635	0.762	0.762
  容许偏心角(角度误差)(θ) °	1	1	1	1	1	1	1	1	1	1	1	1	1
  容许轴向间隙(轴向位移) mm	S±0.68	S±0.68	S±0.68	S±0.88	S±0.88	S±0.88	S±1.02	S±1.02	S±1.32	S±1.32	S±1.52	S±2.02	S±2.02

• 3. 两侧链轮间的距离请参考S尺寸（尺寸参考表），使用安装螺丝固定。
• 4. 调整好间距后，用油脂填满S间距同时涂抹齿部。

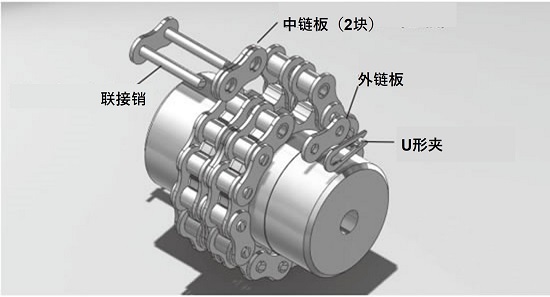

  滚子链也需涂抹油脂，然后将链条缠绕在链轮上，两侧链轮保持规定的间距（请参考S尺寸）。联结销插入第一排链条。
  插入2块中链板。继续将联结销插入第二排链条。联结销穿出后，插入外链板后用卡簧固定。



• 5. 使用罩壳时，两边的罩壳都需填入足量的油脂，并使用螺栓将罩壳牢固的固定在链轮处。充填后的首次运转油脂会出现不同程度的溢出，此为正常现象。如果持续溢出，需确认安装是否正确。
