技术资料 联轴器 使用
滚子链联轴器 使用
-
1. 链轮的任何一侧都可以，将油封的油唇部朝向链轮的轮齿侧进行安装。
(如果是垂直安装，请注意油封需要安装在上方的链轮。)
-
2. 将链轮两侧紧密贴合，调整偏心角（角度误差）和偏行量（平行误差）。
调整角度将轮齿侧面的长度T修正等同于外周侧。
容许偏心角（角度误差）θ＝1°以下。
用直条状物体抵在齿底，齿底需保持一致不发生偏移。
容许偏心量(平行误差) ε = 链节距2%以下(请参考下表数值。)转动速度在传动能力表的最高转速的1/3以上使用时，安装滚子联轴器需将容许误差θ修正至0.5°以下，ε则需为链节距的1%以下。
- 3. 两侧链轮间的距离请参考S尺寸（尺寸参考表），使用安装螺丝固定。
-
4. 调整好间距后，用油脂填满S间距同时涂抹齿部。
滚子链也需涂抹油脂，然后将链条缠绕在链轮上，之后用联结销固定。联结销往装有油封那侧插入，另一侧使用卡簧或者开口销固定，以确保安装牢固可靠。
-
5. 使用罩壳时，两边的罩壳都需填入足量的油脂，并使用螺栓将罩壳牢固的固定在链轮处。
充填后的首次运转油脂会出现不同程度的溢出，此为正常现象。如果持续溢出，需确认安装是否正确。
| 型号 | CR3812 | CR4012 | CR4014 | CR4016 | CR5014 | CR5016 | CR5018 | CR6018 | CR6022 |
|---|---|---|---|---|---|---|---|---|---|
| 容许偏心量 (平行误差) (ε) mm | 0.19 | 0.254 | 0.254 | 0.254 | 0.318 | 0.318 | 0.318 | 0.381 | 0.381 |
| 容许偏心角 (角度误差) (θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 容许轴向间隙 (轴向位移) mm | S±0.31 | S±0.68 | S±0.68 | S±0.68 | S±0.88 | S±0.88 | S±0.88 | S±1.02 | S±1.02 |
| 型号 | CR8018 | CR8022 | CR10020 | CR12018 | CR12022 | CR16018 | CR16022 | CR20018 | CR20022 |
|---|---|---|---|---|---|---|---|---|---|
| 容许偏心量 (平行误差) (ε) mm | 0.508 | 0.508 | 0.635 | 0.762 | 0.762 | 1.016 | 1.016 | 1.270 | 1.270 |
| 容许偏心角 (角度误差) (θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 容许轴向间隙 (轴向位移) mm | S±1.32 | S±1.32 | S±1.52 | S±2.02 | S±2.02 | S±2.52 | S±2.52 | S+1.0/-3.0 | S+1.0/-3.0 |
- 注）1. 所示容许误差，是假设其他的误差值为零时的数值。
- 注）2. 转动速度在传动能力表的最高转速的1/3以上使用时，安装滚子联轴器需将容许误差θ修正至0.5°以下，ε则需为链节距的1%以下。
使用注意事项
- 1. 高速转动下的使用及使用过程中出现剧烈振动的，需在螺栓上涂抹防松动胶后方可和罩壳进行安装固定。
- 2. 为防止出现螺栓松动，罩壳破损和链条断裂等情况，请安装固定保护装置。
- 3. 需要拆下链条进行装配和点检时，为确保安全需确认装置的负载侧没有负载，装置处于完全停止状态下方可进行相关操作。
- 4. 使用过程中不允许油脂溢出的，请事先咨询本公司。
- 5. 在仔细阅读产品使用说明书之后，方可进行装配和点检。

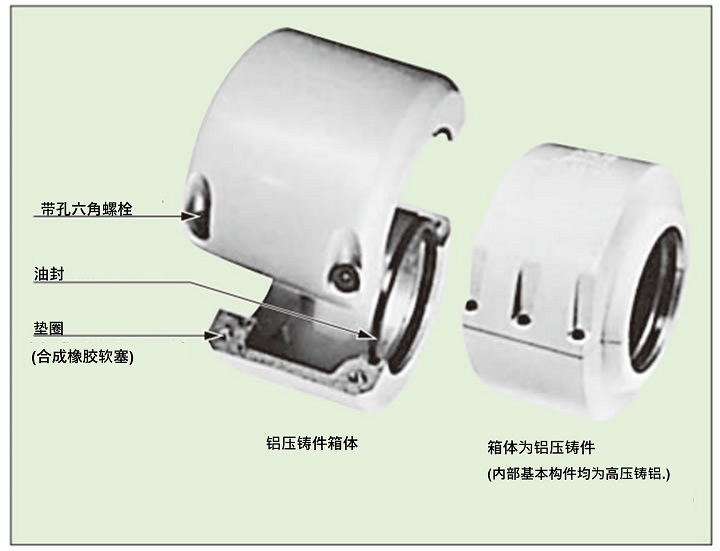

罩壳的构造和作用
为方便装配和点检，罩壳和轴为直角分体型设计。和轴的凸起部分嵌合可保证安装的稳定牢固，同时还可以减少偏心量确保定心精度。
另一边为台型孔槽可以安装油封，在防止漏油的同时保持链轮轮齿的自由度，使联轴器的灵活性不受损。
接合部用垫圈油密封后，使用螺栓固定。
使用罩壳，可以有效防止灰尘的进入和润滑剂的飞散，联轴器得到充分润滑，这可以大大延长联轴器的使用寿命。在腐蚀性环境中使用时，罩壳也可以起到很好的保护作用，在防止危险情况发生的同时保持外观的整洁。
使用过程中启动/停止频繁的、伴随较大振动的，如需加装罩壳请事先咨询本公司。
在下述情况下工作时必须配备外壳。
- (1) 在高速旋转的状态下工作。(参考传动能力表说明)
- (2) 在灰尘大等具有磨损性环境下工作。
- (3) 在湿度大等具有腐蚀性环境下工作。
