ECHT挠性联轴器 NEF・NEH系列 选定
1.计算修正扭矩
1-1. 和伺服电机、步进电机连接使用时
将伺服电机或步进电机的最大扭矩乘以使用系数（SF）得出的数值即为修正扭矩，使用系数根据负载种类而发生变化，详细请参考下表内容。
| 负载种类 | 负载稳定 | 负载会发生中等程度的变动 | 负载会发生剧烈变动 |
|---|---|---|---|
| 使用系数(SF) | 1.2 | 1.4 | 1.5 |
1-2. 和通用电机等连接使用时
按照下述公式计算出负载扭矩后，将该数值乘以使用系数（SF）得出的结果即为修正扭矩，使用系数（SF）根据负载种类而发生变化，详细请参考右表内容。
T = 9550 × P n
- T' = T × SF
- T = 负载扭矩 N・m
- P = 动力传递 kW
- n = 转速 r/min
- T' = 修正扭矩 N・m
| 负载种类 | 原动机的类型 | ||||
|---|---|---|---|---|---|
| 通用电机、燃气涡轮 | 发动机 | ||||
| 惯性扭矩小时 | 惯性扭矩大时 | 4气筒 | 6气筒 | 8气筒 | |
| 负载稳定 | 1.5～1.75 | 1.75～2.0 | 2.5～4.0 | 2.0～2.5 | 1.5～2.0 |
| 负载会发生中等程度的变动 | 2.0～2.5 | 2.5～3.0 | 4.0～5.0 | 2.5～3.5 | 2.0～3.0 |
| 负载会发生剧烈变动 | 3.0～4.5 | 4.5～6.0 | 4.5～5.5 | 3.0～4.0 | 2.5～3.5 |
- ※会发生冲击载荷时，将动力机可以达到的最大扭矩乘以冲击系数1-2.5，得到的数值即为修正扭矩。
- * 如轴使用夹具或者Power Lock连接时，需确认包括启动扭矩在内的瞬间扭矩，不能超过轴孔的摩擦传递扭矩（详情请参考各产品页面）。
2.轴径
需确认联轴器的尺寸是否与所连接的轴径相匹配。
使用Power Lock连接时，需确认Power Lock的尺寸、个数和传递扭矩。
使用夹具连接时，需确认上述1的计算结果即修正扭矩是否在夹具的传递扭矩范围之内。
此外，如果使用中空轴，还需确认中空轴的强度，详情请咨询本公司。
3.型号选择
从传动能力表中选择符合上述1-2项要求的ECHT挠性联轴器。
注．长垫块类型的转动界限
为阻止共振现象的发生，当长衬块型系列在高速使用时，需确认转速。
选择长衬块型系列时，在各型号J尺寸表内确认其旋转速度是否在限制范围之内。
使用回转速度超出所记载的数值时，需要选择更高的型号。
| 型号 | 使用转速 [r/min] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 | 2000 | 1800 | 1500 | 1200 | 1000 | 900 | 750 | 720 | 600 | 500 | 400 | 300 | 200 | 150 | |
| NEF04W | 980 | 1310 | 1380 | 1510 | 1680 | 1840 | 1940 | 2130 | 2170 | 2380 | 2610 | 2910 | 3360 | 4120 | 4750 |
| NEF10W | 1120 | 1500 | 1580 | 1730 | 1940 | 2120 | 2230 | 2450 | 2500 | 2730 | 2990 | 3350 | 3860 | 4730 | 5460 |
| NEF18W | 1180 | 1580 | 1660 | 1820 | 2040 | 2230 | 2350 | 2570 | 2620 | 2870 | 3150 | 3520 | 4060 | 4970 | 5740 |
| NEF25W | 1310 | 1760 | 1850 | 2030 | 2260 | 2480 | 2610 | 2860 | 2920 | 3190 | 3500 | 3910 | 4510 | 5520 | |
| NEF45W | 1440 | 1930 | 2030 | 2230 | 2490 | 2720 | 2870 | 3140 | 3210 | 3510 | 3840 | 4290 | 4960 | ||
| NEF80W | 1560 | 2090 | 2200 | 2410 | 2690 | 2950 | 3100 | 3400 | 3470 | 3800 | 4160 | 4650 | 5360 | ||
| NEF130W | 1780 | 3280 | 2510 | 2750 | 3070 | 3360 | 3540 | 3870 | 3950 | 4330 | 4740 | 5290 | |||
| NEF210W | 1890 | 2520 | 2660 | 2910 | 3250 | 3560 | 3750 | 4100 | 4190 | 4580 | 5020 | 5610 | |||
| NEF340W | 2024 | 2720 | 2870 | 3130 | 3500 | 3830 | 4040 | 4420 | 4510 | 4930 | 5400 | ||||
| NEF540W | 2180 | 2910 | 3070 | 3360 | 3750 | 4100 | 4320 | 4730 | 4820 | 5280 | 5780 | ||||
| NEF700W | 2270 | 3030 | 3190 | 3490 | 3890 | 4260 | 4490 | 4910 | 5010 | 5490 | |||||
| NEH09W | 2190 | 2930 | 3090 | 3380 | 3780 | 4130 | 4360 | 4770 | 4870 | 5330 | 5830 | ||||
| NEH14W | 2190 | 2930 | 3090 | 3380 | 3780 | 4130 | 4360 | 4770 | 4870 | 5330 | 5830 | ||||
| NEH20W | 2400 | 3200 | 3380 | 3690 | 4130 | 4520 | 4760 | 5210 | 5320 | 5820 | |||||
| NEH30W | 2570 | 3430 | 3610 | 3960 | 4420 | 4840 | 5100 | 5580 | 5690 | ||||||
| NEH41W | 2650 | 3540 | 3730 | 4080 | 4560 | 4990 | 5260 | 5760 | 5870 | ||||||
长衬块型系列高速规格
为确保联轴器在安全范围内转动，作为解决方案可以加大联轴器的尺寸。当无法加大尺寸时，可以选择增加垫板的质量（如右图所示）。
使用伺服电机驱动时的需注意事项
伺服电机带动滚珠丝杠驱动的工作方式，丝杠结构系统的振动特性即固有频率以及电气控制设置不当等原因都可能会导致电机振幅增大，在使用过程中出现异常的振动和噪音。
此时，可以通过调整驱动系统的扭转刚性和惯性扭矩来提高丝杠的固定频率，或者通过电气控制的调频功能来调整伺服增益，这些都可以有效避免异常振动和噪音的发生。
动平衡调整
ECHT挠性联轴器在设计上已经兼顾了对平衡精度的要求，正常情况下的使用可以不考虑这方面的问题。但是对于高速传动轴或者长衬块时，必须予以考量。如果提前告知传动速度、JIS平衡等级、J尺寸或衬块长度的，我们可以对平衡精度进行调整。

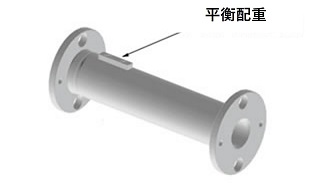

本公司的动平衡调节方法有以下两种：①用钻孔机在法兰盘端面打孔、②在衬块的圆管外周加装平衡配重。 (加装平衡配重后的外观图如下所示。平衡配重的加装位置，加装数量可根据使用条件进行调整。
此外需注意，加装的平衡配重不能影响正常的传动。)
如需调节动平衡，请从上述①/②中选择一项并请提前联系本公司，我们将竭诚为您服务。
加装平衡配重后的实物图
轴间间距较大时的需注意事项
当轴间间距大，且选择中间轴不装轴承的，本公司可提供衬块部使用浮动轴来连接的长衬块类型。请相信我们会提供最专业的服务。
长型垫块型
根据客户需求，在长衬块和中间轴之间选择使用后者进行连接的，为防止出现跳绳现象，必须在中间轴处使用轴承进行固定。此情况，我们推荐使用衬块类型的膜片联轴器。
衬块型 + 中间轴固定 + 衬块型
轴间间距短，中间轴使用浮动轴来连接的，必须使用单体型浮动轴。
单体型 + 浮动中间轴 +单体型
如使用衬块型连接会出现跳绳现象，为避免这种危险情况的发生不能使用衬块型联轴器。
衬块型 + 浮动中间轴 + 衬块型
在进行更换作业，尤其是在将齿轮联轴器、滚子链联轴器更换成膜片联轴器时需引起注意。
