パワーリジッドカップリング　EPRシリーズ　選定

テーパロックの締付トルクと伝達トルク

テーパロック伝達トルク N・m{kgf・m}
形番 EPR50 EPR58 EPR68 EPR78
加圧ボルト M6 M6 M6 M6
締付トルク
N・m{kgf・m}		 16.7{1.7} 16.7{1.7} 16.7{1.7} 16.7{1.7}
軸穴径 16 90{9.2} - - -
17 98{10.0} - - -
18 106{10.8} 78 {8.0} - -
19 115{11.7} 94{9.6} - -
20 123{12.5} 110{11.2} - -
22 139{14.2} 141{14.4} 144{14.7} -
24 - 172{17.6} 191{19.5} -
25 - 188{19.2} 216{22.0} -
28 - - 287{29.3} -
30 - - 334{34.1} 176{18.0}
32 - - 382{39.0} 212{21.6}
35 - - 454{46.3} 264{26.9}
36 - - - 281{28.7}
38 - - - 316{32.2}
40 - - - 351{35.8}
42 - - - 385{39.3}
45 - - - 437{44.6}
48 - - - 489{49.9}

※太字は在庫軸穴径です。軸穴径の組合せは、こちらを参照ください。

選定

トルク容量

ご使用になるサーボモータの最大トルク(T'max)に起動停止による負荷の使用係数を乗じた最大トルク(Tmax)を算出してください。

テーパロックの伝達トルクでチェックしてください。

  • Tmax = T'max × 使用係数(SF)
  • Tmax：カップリングにかかる最大トルク N・m{kgf・m}
  • T'max：サーボモータの最大トルク N・m{kgf・m}
使用係数(SF)
負荷の種類 一様な負荷 中程度の変動負荷 激しい変動負荷
使用係数(SF) 1.2 1.4 1.5

取付例

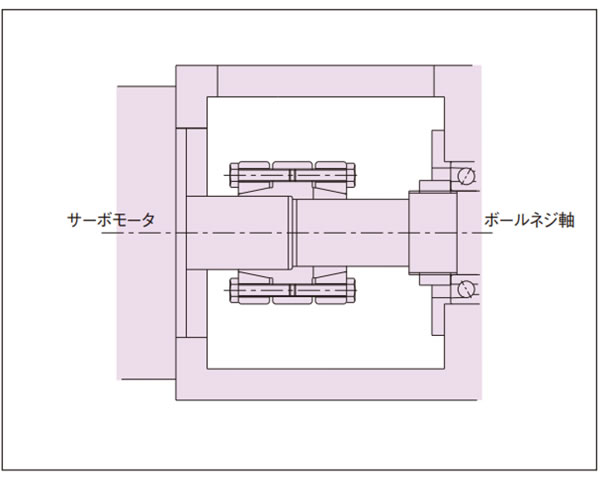

パワーリジッドカップリング取付例
