技术资料 联轴器 选型及步骤

选型时的需注意事项和选型步骤请参考本页面内容。

选择可使用的产品系列或简易选型时请点击此处。

选型指南

使用条件已基本确定，欲了解更为详细地选型方法时请点击此处。

选定计算

动力刚性联轴器　EPR系列　选定

锥套锁紧的锁紧扭矩和传动扭矩

锥套锁紧的传动扭矩 N・m{kgf・m}
型号 EPR50 EPR58 EPR68 EPR78
加压螺栓 M6 M6 M6 M6
紧固力矩
N・m{kgf・m}		 16.7{1.7} 16.7{1.7} 16.7{1.7} 16.7{1.7}
轴孔径 16 90{9.2} - - -
17 98{10.0} - - -
18 106{10.8} 78 {8.0} - -
19 115{11.7} 94{9.6} - -
20 123{12.5} 110{11.2} - -
22 139{14.2} 141{14.4} 144{14.7} -
24 - 172{17.6} 191{19.5} -
25 - 188{19.2} 216{22.0} -
28 - - 287{29.3} -
30 - - 334{34.1} 176{18.0}
32 - - 382{39.0} 212{21.6}
35 - - 454{46.3} 264{26.9}
36 - - - 281{28.7}
38 - - - 316{32.2}
40 - - - 351{35.8}
42 - - - 385{39.3}
45 - - - 437{44.6}
48 - - - 489{49.9}

※粗体字为库存轴孔径轴孔径的组合，请点击此处进行参考。

选定

扭矩容量

将伺服电机的最大扭矩（T’max）乘以启动停止时的负载使用系数，可计算出最大扭矩（Tmax）。

确认锥套锁紧的传动扭矩。

  • Tmax = T'max × 使用系数(SF)
  • Tmax：联轴器所受到的最大扭矩 N・m{kgf・m}
  • T'max：伺服电机的最大扭矩 N・m{kgf・m}
使用系数(SF)
负载种类 负载稳定 负载会发生中等程度的变动 负载会发生剧烈变动
使用系数(SF) 1.2 1.4 1.5

安装例

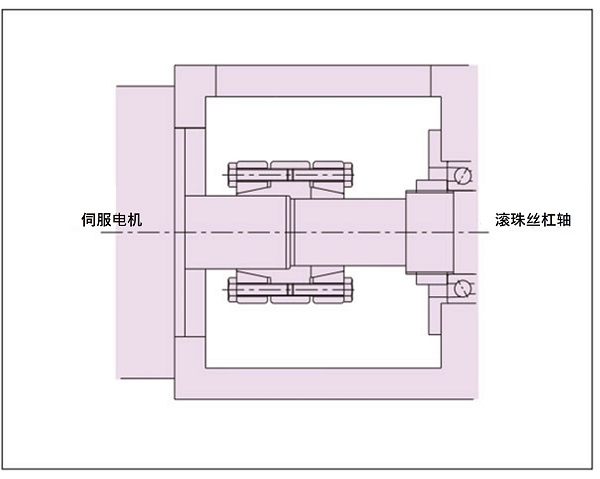

动力刚性联轴器安装例
