制动器

1. 制动器特性

电机输出 三相 0.1kW 0.2kW 0.4kW 0.75kW 1.5kW 2.2kW 3.7kW 5.5kW
制动型号 三相 200V SLB01 SLB02 SLB04 SLB07E SLB15 SLB22 VNB371K NB-31190 VNB55KE
三相 400V SLB01 SLB02 SLB04V SLB07E 180V SLB15 180V SLB22 180V VNB371KV NB-31192 VNB55KE
DC模块型号 三相 200V DM200D DM200D PM180B
三相 400V DM400D
额定扭矩 静摩擦力矩 N・m 0.98 1.96 3.92 7.35 15 22 37 55
{kgf・m} 0.1 0.2 0.40 0.75 1.50 2.20 3.77 5.61
动摩擦力矩 N・m 0.78 1.57 3.14 5.88 12.0 17.6 29.6 44
{kgf・m} 0.08 0.16 0.32 0.60 1.20 1.79 3.02 4.48
电压 三相 200V DC90V DC90V 瞬时 180V
常量 50V
三相 400V DC180V
电流
at20 ℃ A		 三相 200V 0.178 0.178 0.232 0.273 0.289 0.289 0.261 0.253
三相 400V 0.142 0.145 0.145 0.135
容量 at 20 ℃ W 16.0 16.0 20.9 24.6/25.5 26.0/26.1 26.0/26.1 26.1/26.1 12.6/40.7
初始间隙 mm 0.15 ～ 0.20 0.15 ～ 0.20 0.15 ～ 0.20 0.15 ～ 0.20 0.15 ～ 0.20 0.15 ～ 0.20 0.3 0.35
临界间隙 mm 0.5 0.5 0.5 0.5 0.5 0.5 1.2 1.2
惯性力矩 kg・m2 0.02×10-3 0.04×10-3 0.04×10-3 0.11×10-3 0.21×10-3 0.50×10-3 0.50×10-3 1.70×10-3
GD2 kgf ・m2 0.10×10-3 0.15×10-3 0.15×10-3 0.44×10-3 0.80×10-3 2.00×10-3 2.00×10-3 6.8×10-3
总制动工作量 J
　　　　　　{kgf・m}		 1.31×108 1.85×108 1.85×108 3.66×108 3.73×108 3.73×108 13.5×108 24.7×108
1.34×107 1.89×107 1.89×107 3.73×107 3.81×107 3.81×107 13.8×107 25.2×107
容许启动频度 10 回/分
制动延时
S(参考值)		 交流内部接线 0.18 ～ 0.25 0.15 ～ 0.21 0.14 ～ 0.17 0.20 ～ 0.24 0.30 ～ 0.45 0.30 ～ 0.45 0.50 ～ 0.70
(0.40 ～ 0.60)		 -
交流外部接线 0.11 ～ 0.18 0.09 ～ 0.12 0.06 ～ 0.09 0.10 ～ 0.13 0.10 ～ 0.13 0.10 ～ 0.13 0.20 ～ 0.40 -
交流外部操作 0.11 ～ 0.18 0.09 ～ 0.12 0.06 ～ 0.09 0.10 ～ 0.13 0.10 ～ 0.13 0.10 ～ 0.13 0.20 ～ 0.40 0.03 ～ 0.05
直流外部接线 0.05 ～ 0.07 0.04 ～ 0.06 0.03 ～ 0.05 0.04 ～ 0.06 0.01 ～ 0.06 0.01 ～ 0.06 -
(0.02 ～ 0.04)		 -
  • 注1)额定扭矩为磨合后的静态和动态摩擦扭矩。
  • 注2)制动滞后时间受制动器的状态、使用条件以及个体差异的影响而不同，此表所示时间仅供参考。如需缩短制动滞后时间（升降装置等），推荐采用直流外部接线方式。
  • 注3)200V和400V时的电流和容量。

2. 整流器(DC模块)

内置DC模块和电机引线相连。使用直流单独断开电路的，请在订购时注明需求或者按照此处的接线图进行连接。

如将DC模块用在控制盘内等，不用组装的发货的，请在订购时注明需求。

整流器

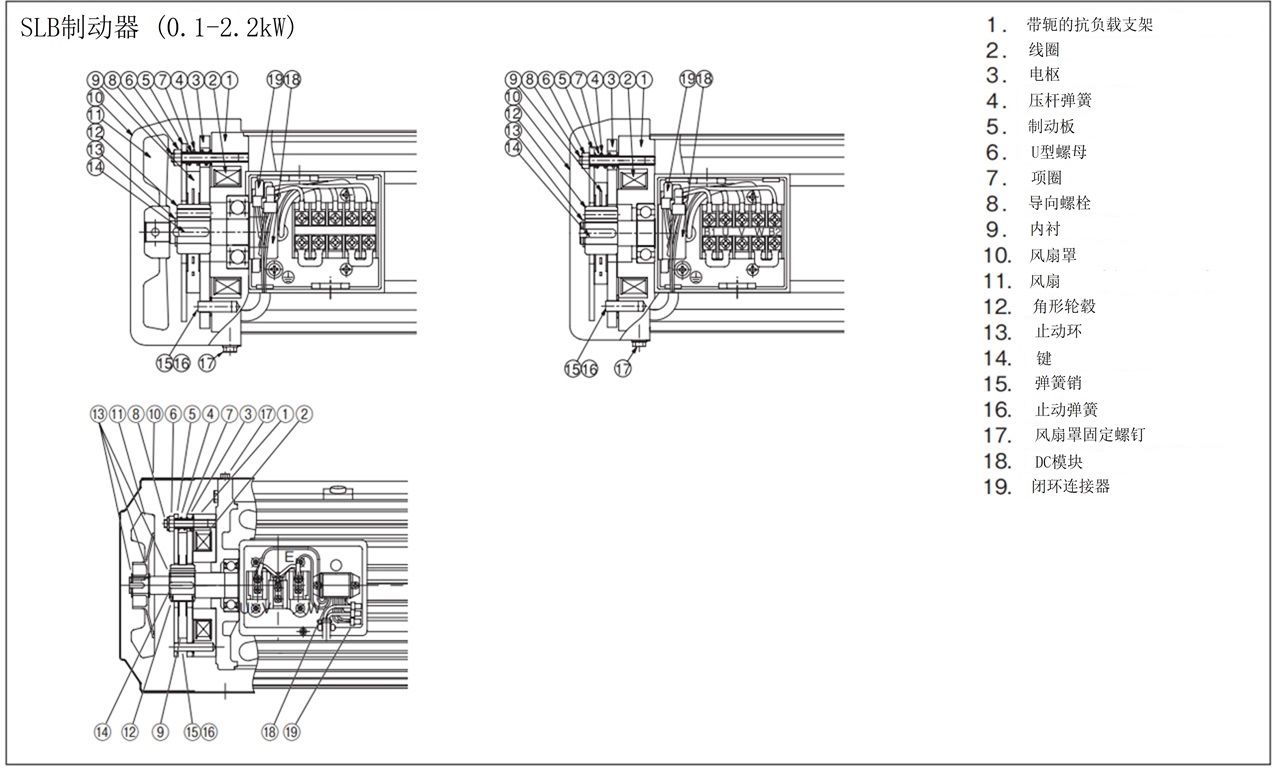

3. 制动器构造

制动器构造 制动器构造

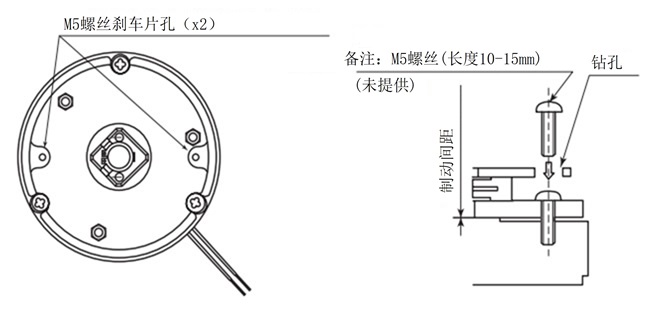

※手动释放[标准装置：0.1kW～2.2kW]

  • ・需在输出轴上无负载的情况下松开制动器。
  • ・卸下鼓风扇罩拧上螺丝。
  • ・确保在操作电机之前卸下螺丝并装上鼓风扇罩。
手动释放

注）1.5kW和2.2kW电机使用M6螺丝。
