技术资料 减速机 小型齿轮减速电机 使用

本单元介绍齿轮减速机、准双曲面减速机和Croise减速机的一般操作方法。

详细内容，请参考产品随附的使用说明书。

安装

1. 安装方向

  • ・齿轮减速机，准双曲面减速机，MINI系列

    可水平、垂直或倾斜安装，安装方向灵活自由。

  • ・Croise减速电机
    • CSMA・CSMR系列

      序号为13-28的减速机不限制安装方向。可水平、垂直或倾斜安装。
      水平横向安装是序号为32-50减速机的标准安装方向。其他方向的安装，请在订购是说明。

    • HCMA・HCMR系列

      标准安装方式为水平安装。其他方向的安装，请在订购是说明。

安装

1. 底脚安装型

  • ・使用坚固平整的安装底座，以减少因运转引起的振动，并在清除安装表面的灰尘和异物后用四个螺栓可靠固定。
  • ・用联轴器连接时，需确保精准对中。轴偏心会缩短轴承、齿轮和轴的使用寿命，也是产生噪音和振动的主要原因。
  • ・链条和皮带应准确对中，并调整张力，使输出轴的负载不超过规定值。
  • ・连接时不要用力敲击输出轴、联轴器、带轮和链轮，否则会损坏输出轴的轴承。

2. 法兰安装型

  • ・为尽量减少运转时产生的振动，需使用牢固且平整的法兰进行连接，在清除安装表面的灰尘和异物后用四个螺栓可靠固定。
  • ・用联轴器连接时，需确保精准对中。轴偏心会缩短轴承、齿轮和轴的使用寿命，也是产生噪音和振动的主要原因。
  • ・链条和皮带应准确对中，并调整张力，使输出轴的负载不超过规定值。
  • ・连接时不要用力敲击输出轴、联轴器、带轮和链轮，否则会损坏输出轴的轴承。

3. 端面安装型

  • ・减速机安装在机身上时，请使用箱体的丝锥。
  • ・用联轴器连接时，需确保精准对中。轴偏心会缩短轴承、齿轮和轴的使用寿命，也是产生噪音和振动的主要原因。
  • ・链条和皮带应准确对中，并调整张力，使输出轴的负载不超过规定值。
  • ・连接时不要用力敲击输出轴、联轴器、带轮和链轮，否则会损坏输出轴的轴承。

4. 空心轴型

4-1. 安装在从动轴上

  • ・空心轴孔公差根据JISH8标准制造。从动轴的配合方式，通常为h7。冲击和径向负载较大时，使用js6或k6较紧的配合。
  • ・安装在从动轴上时，装入前在从动轴表面和空心输出轴内径上涂抹二硫化钼润滑脂。

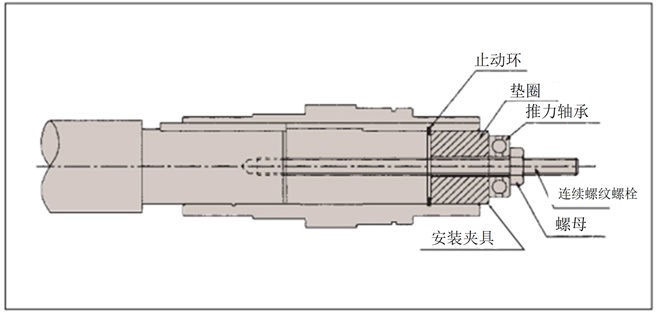

  • ・使用右图所示夹具可顺利安装。
安装在从动轴上

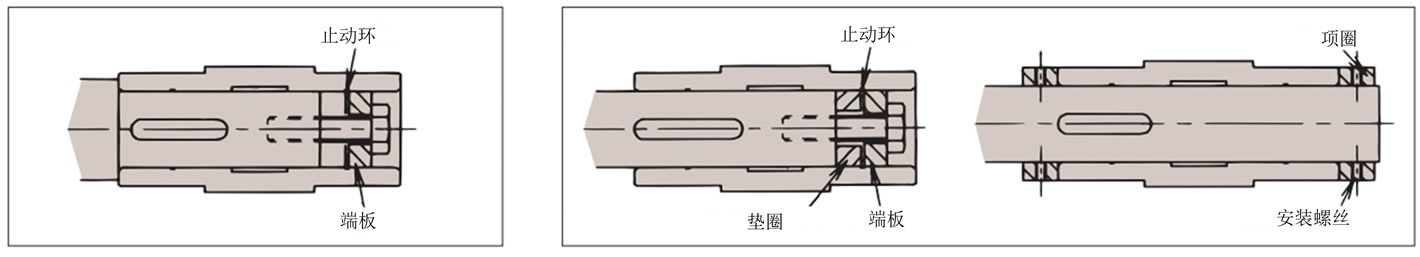

4-2. 固定在从动轴上

A. 从动轴上有落差时

如下图所示制作端板，以固定空心输出轴和从动轴。

B. 从动轴没有落差时

固定方法有下述两种。

固定在从动轴上

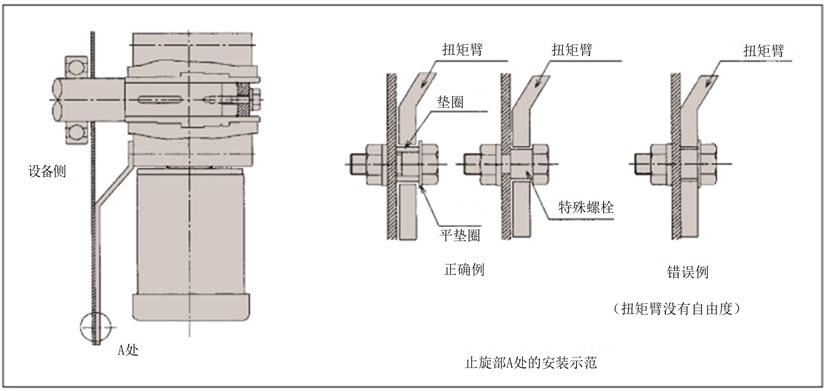

4-3. 扭矩臂防旋转

・扭矩臂必须安装在准双曲面减速机的被驱动设备一侧。使用六角螺栓安装。

在准双曲面减速机和从动轴间需给扭矩臂的旋转留出一定的空间，切勿使用防转螺栓固定扭矩臂。固定过紧可能会导致减速箱的轴承损坏。

对于启动频繁和正反反复运转的，可在扭矩臂和防转螺栓（或垫片）之间安装橡胶衬套，以减少冲击。

扭矩臂防旋转

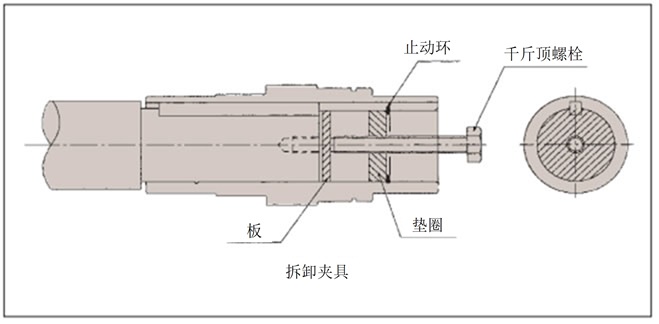

4-4. 从从动轴上拆下

  • ・将从动轴从空心输出轴上卸除，卸除时应注意在壳体和输出轴间不能施加过大的外力。
  • ・使用右图所示夹具可顺利拆卸。
扭矩臂防旋转

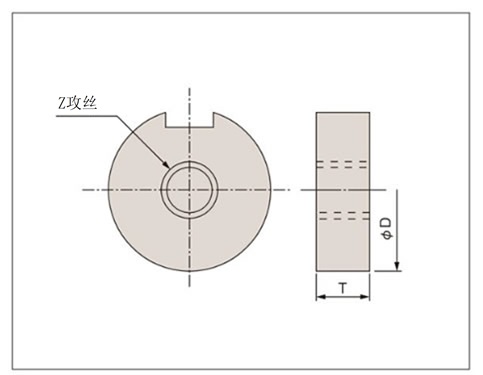

挡板推荐尺寸(HMMT・HMTA・HMTR・Croise减速机)

对象商品
(代表序号)		 空心输出轴孔径 链板 止动环尺寸
ΦD T Z
HMMT40 Φ18 17.5 8 M8 C18
HMTA-20号 Φ20 19.5 6 M8 C20
HMMT60・90 Φ22 21.5 8 M8 C22
CSMA-16号 Φ25 24.5 9 M10 C25
HMTA-30号
CSMA-22号		 Φ30 29.5 9 M12 C30
HMTA-35号 Φ35 34.5 12 M12 C35
CSMA-28号 Φ40 39.6 12 M12 C40
HMTA-45号 Φ45 44.5 15 M16 C45
CSMA-32号 Φ50 49.5 12 M16 C50
HMTA-55号 Φ55 54.5 18 M18 C55
CSMA-40号 Φ70 69.5 14 M24 C70
挡板推荐尺寸
