用研磨机磨削外链节的2个销钉的一端（带附件的那一端），研磨至和外链板齐平为止。

使用研磨机时需注意不能使链条过热（图6和图7）。

尤其是Lambda链，为避免油浸衬套过热操作时不能操之过急。

图6. 带附件链条

图7. 磨平销的顶端部分

(1)S滚子（带A、SA、EP、GNK1附件）

将需要拆卸部分的滚子附件朝上，放入虎钳的钳口凹槽处，然后轻轻拧紧钳口（图8和图9）。

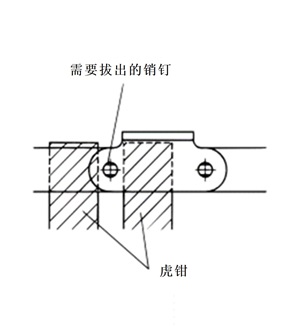

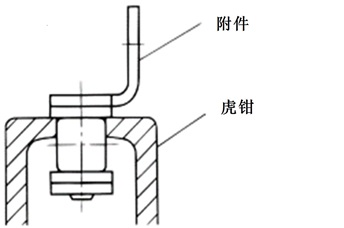

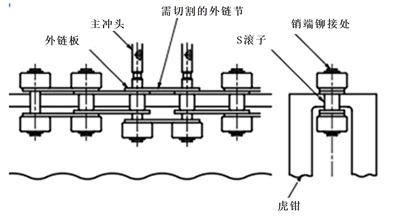

图8. 将链条放置于虎钳处。

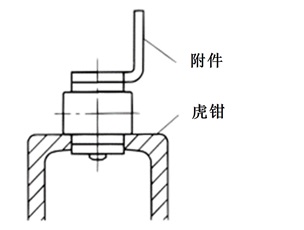

图9. 链条放在虎钳上的横截面。

(2)S形滚子（带K、SK附件）、R形滚子（带K、SK附件）、塑料R形滚子、塑料组合（带附件）

这些种类的链条，需使用如图11-1的底座接住链条。

此外，在拆卸钢制S形滚子时，还可将需拆下的销钉放在虎钳的钳口处（图 11-2）进行拆除。需注意此方法仅适用于拆卸钢制S形滚子。

不论使用哪种操作方法，为确保链条的稳定，可在其前后放置辅助台。

此外，这种操作方法原则上可以割断任何附件，但是在拔出第3项的销钉时可能需要一定的力量。

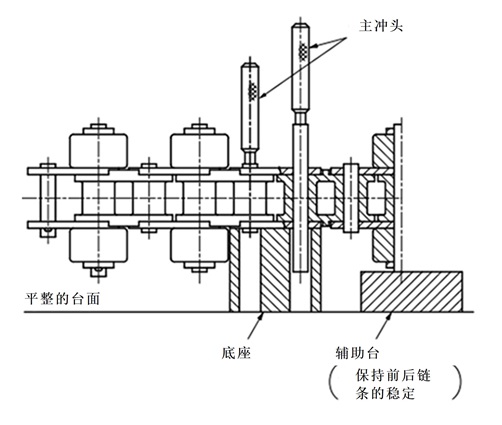

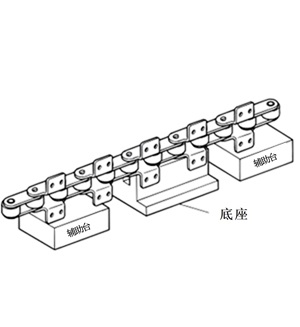

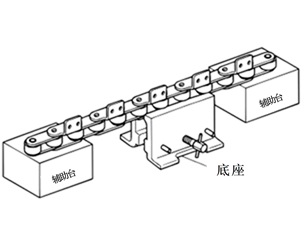

图10. 底座和辅助台

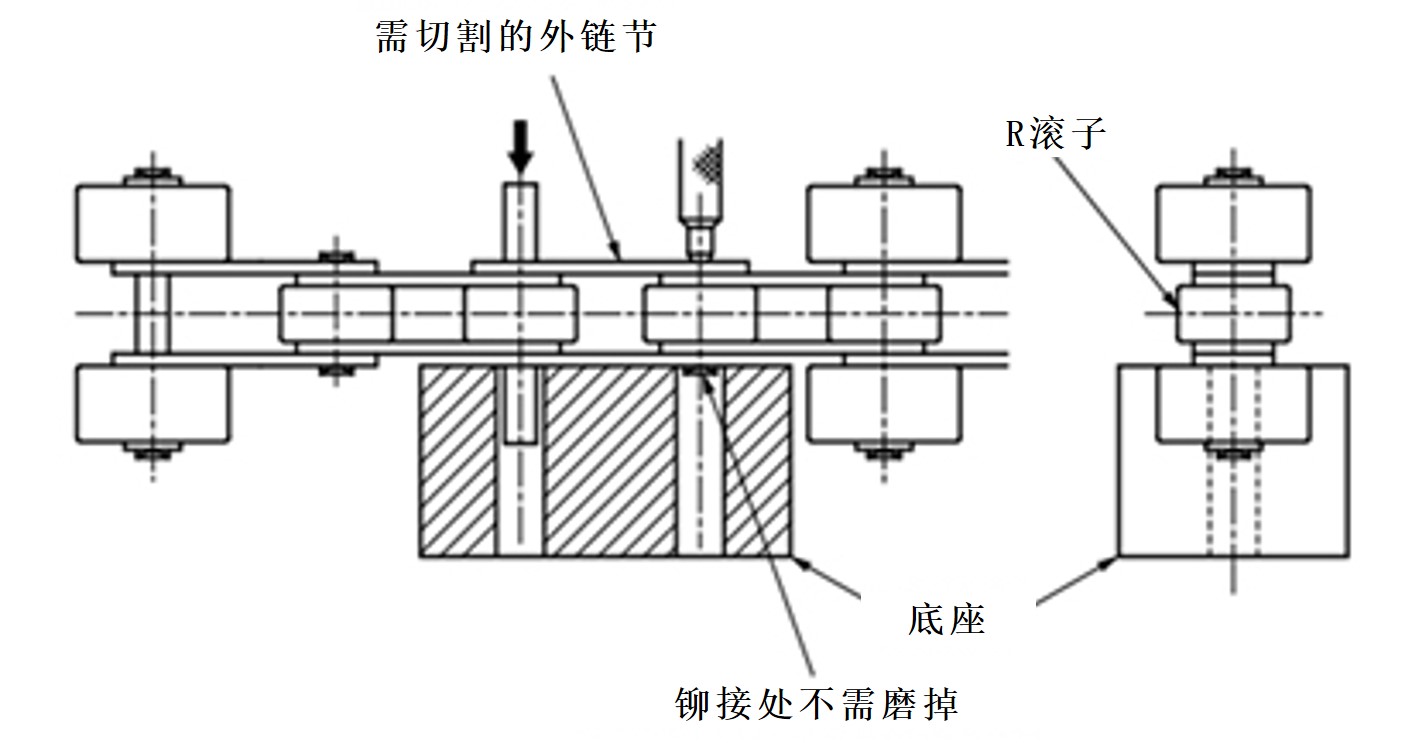

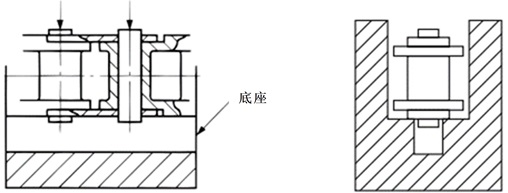

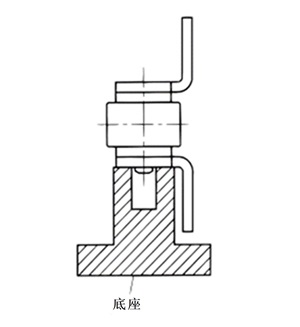

图11-1. 底座的横截面

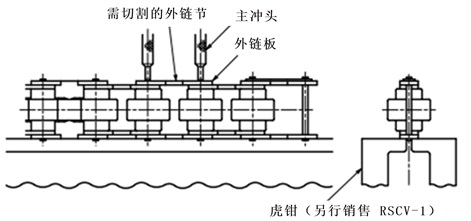

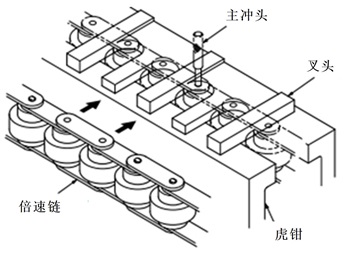

图11-2. 使用虎钳

(3)R滚子(带A、SA、EP附件)...不适用于塑料滚子。

将不带附件的链板夹在虎钳的钳口处，R滚子起到一个支撑固定的作用即可。

此时也需如图12在前后放置辅助台。

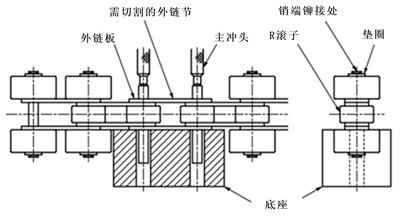

图12. 虎钳和底座

图13. 链条放在虎钳上的横截面。

S形机体滚子的切割方法

带侧滚子的塑料组合链条的切割方法请参考下述内容。

• (1)确认需切割的外链节范围，并做好标记。
• (2)如上图所示将链条放在虎钳（需另行购买）上，用手持研磨机磨削销顶部的铆钉（一侧有2处）。
• (3)使用比链条销钉直径小的销钉（本公司另行销售的主冲头的同等产品），将2根销钉拔出。当销钉出现松动时，上方的2个侧滚子即可拆下。 (上图即为侧滚子拆下后的状态)
• (4)在销钉端到达外链板上部时，用小锤子直接敲击销钉即可将其拆下。需交替敲击两个销钉，使其可以被同时拔出。
  同时请注意敲击时不能伤及侧滚子。
• (5)使用主冲头拆下上方的外链板，并将2根销钉拔出。

R形机体滚子的切割方法

• (1)确认需切割的外链节范围，并做好标记。
• (2)首先，在拆下4个侧滚子时，需使用手持研磨机磨削销头部（4处）的铆钉部分。取下垫圈时，用研磨机磨去垫圈表面。
• (3)拆下4个侧滚子。 (方法：将侧滚子放在「底座」上，用锤子敲击销的顶部直至垫圈脱落。另一侧也做相同操作。)

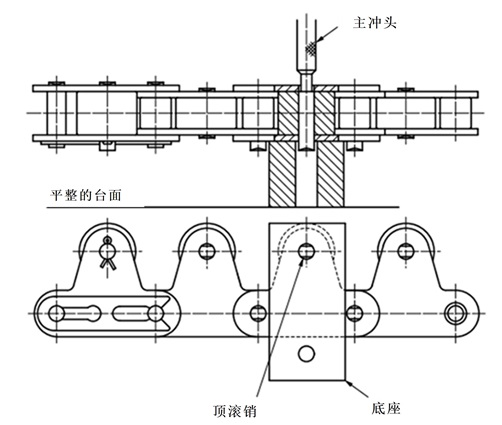

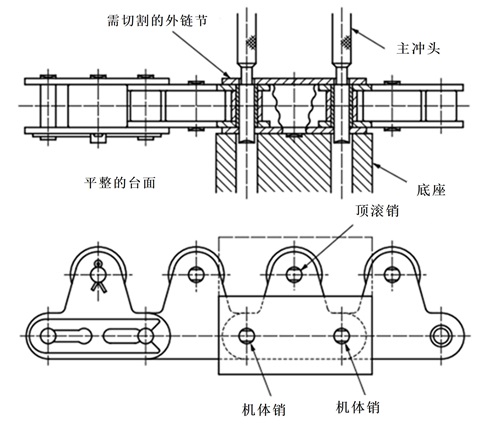

• (4)如上图所示将链条放在「底座」上，用锤子敲击主冲头直至2根销钉被拔出为止。请自行准备合适的「底座」。
• (5)按照「S形机体滚子的切割方法」的（4）和（5）内容进行操作。
• (6)如侧滚子是以每2个链节或更大的间隔进行安装时，则铆钉的切割位置将会发生改变。(下图)

带侧滚子的塑料组合链条的切割方法

・侧滚子交织安装时

• (1)确认需切割的外链节范围，并做好标记。
• (2)因内链节是工程塑料材质，如参照「S形机体滚子的切割方法」将链条放在虎钳上的方法进行操作，会造成内链节的损坏。因此，该操作方法不适用。
• (3)如上图所示，将销钉顶部的垫圈用虎钳轻轻夹紧。该链条的销顶部没有铆钉，可直接进行分解操作。
• (4)使用比链条销钉直径小的销钉（本公司另行销售的主冲头的同等产品），用锤子轻缓慢速地敲击主冲头，直至链销拔出，敲击时请注意力度不能有很强的冲击力。(参考上图)如上图所示，当销钉可从外链板的上方拔出时，请停止敲击。

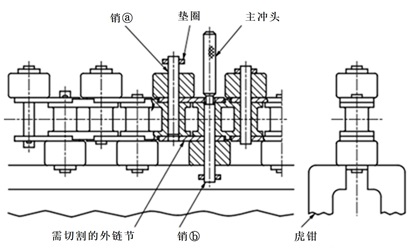

• (5)（a）销和（b）销用相同方法拔出后链节即被切断。上图为（a）销被拔出至指定位置，(b）销被拔除的状态。
• (6)切割的外链节（下图）需做废弃处理不能再次利用。


・侧滚子平行安装时

• (1)确认需切割的外链节范围，并做好标记。
• (2)因内链节是工程塑料材质，如参照「S形机体滚子的切割方法」将链条放在虎钳上的方法进行操作，会造成内链节的损坏。因此，该操作方法不适用。

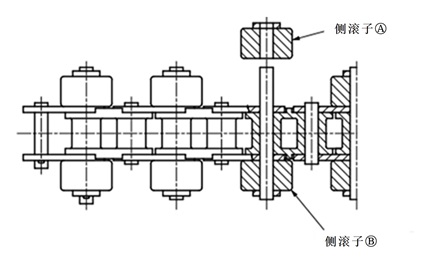

• (3)如上图所示，将上侧方的侧滚子（A）放在虎钳上，之后轻轻拧紧虎钳。此时，如图所示将需要切断的外链板放在虎钳口槽处。
• (4)将主冲头放在侧滚子（A）的销钉顶部，然后用轻量锤轻缓慢慢地敲击冲头。侧滚子（A）脱离机体，如下图所示。

• (5)翻转链条后，参照上述侧滚子（A）的拆除方法拆卸侧滚子（B）。

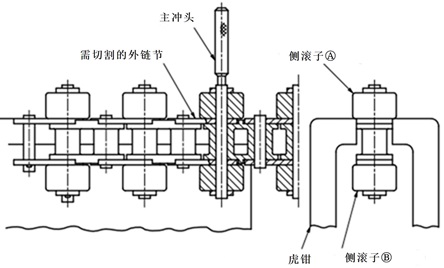

• (6)如下图所示，将已经拆除（A）和（B）侧滚子的链条放到「底座」上，用锤子轻轻敲击主冲头直至拔出2根销钉。拔出销钉，直至上方侧的外链板脱落。(请自行准备合适的底座。)


连接链节和卡簧必须可靠连接固定。忘记安装卡簧或安装不正确都会导致意外事故的发生。

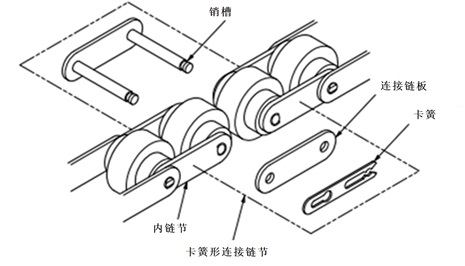

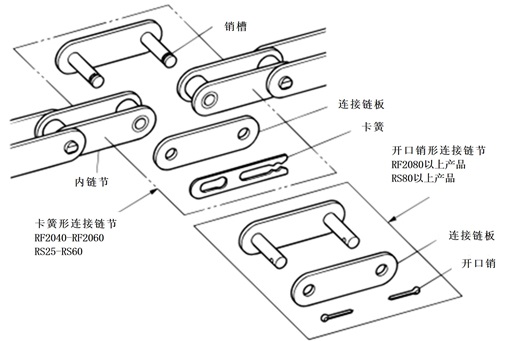

• 1)卡簧适用与RF2060/RS60规格以下的链条的连接链节。连接时，在将销钉穿过连接链板后，卡簧需正确地卡在连接链节的销槽处（图18/19）。
• 2)请注意不要过度张开卡簧，以免损坏。损坏的卡簧将无法正确插入销孔甚至会脱落，是导致事故发生的重要原因（图19/20）。

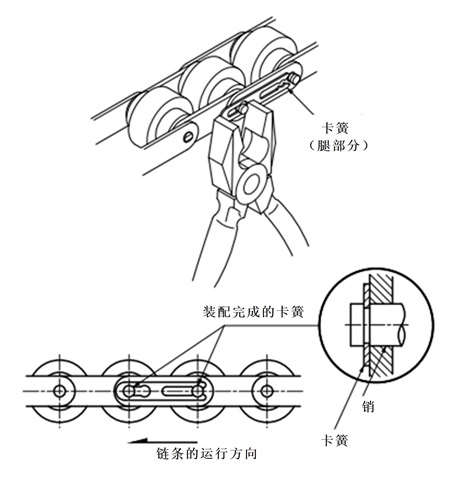

  图18. 将卡簧卡在销槽处

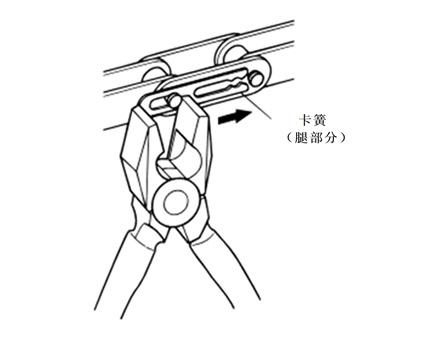

  图19. 用钳子固定卡簧

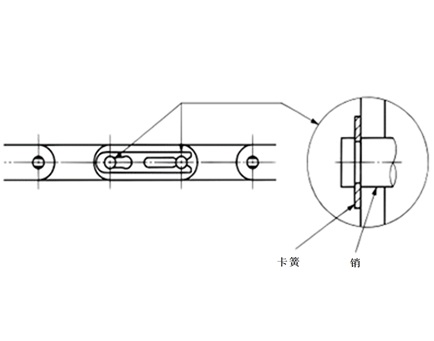

  图20. 卡簧装配完成

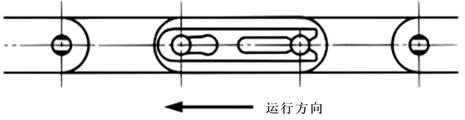

• 3)一般来说，卡簧的安装方向应朝向链条运行方向的反方向，如下图所示（图21）。


  图21.卡簧的安装方向

连接链节和开口销必须可靠连接固定。忘记安装开口销或安装不正确都会导致意外事故的发生。

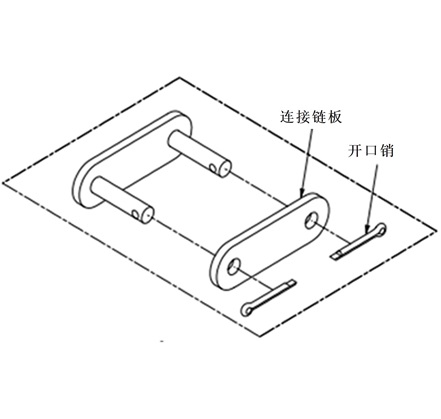

• 1)开口角度约为60°左右（图22）。开口销不能重复使用也不能使用非纯正品。

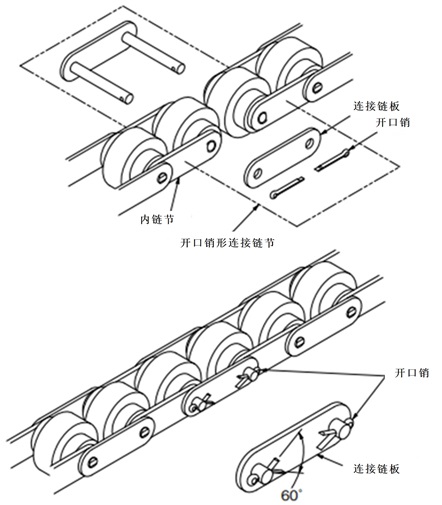

  图22.开口销的开口

• 2)开口销的开口要领


  图23.

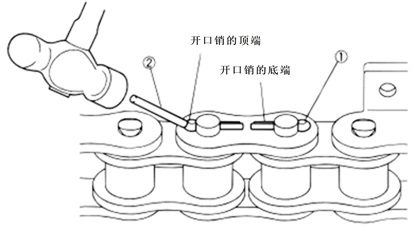

  • (1)将开口销插入开口销孔
  • (2)用比开口销直径稍大的销钉轻轻敲击开口销头部，开口销会稍稍阔开。


    图24.

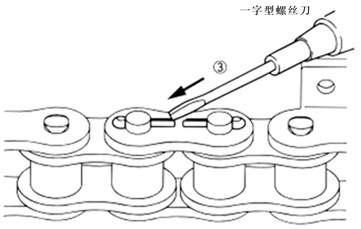

  • (3)将一字型螺丝刀的头部插入开口销的张开处。


    图25.

    ⚠ 注意

    请注意小心操作，以免螺丝刀滑脱伤到手指。

  • (4)将螺丝刀的刀头斜插入开口销的开口处，左右移动螺丝刀撑开开口销。
  • (5)压住开口销的销头防止其从孔内滑出，这样可使操作更加顺畅。。
  • (6)开口销的开口角度参照上述内容。

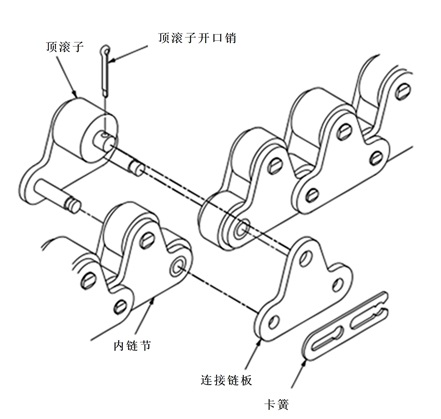

1) 卡簧连接(RF2060以下的尺寸)

• (1)将连接链节的2根销钉穿过内链节的衬套，然后穿过连接链板上的孔。

• (2)卡簧必须可靠的卡住销槽。


2) 开口销连接(RF2080)

• (1)将连接链节的2根销钉穿过内链节的衬套，然后穿过连接链板上的孔。
• (2)将开口销插入销孔后，打开开口销使其开口角度在60°左右。


1) 侧滚子为交织连接

• (1)将连接链节的2根销钉分别穿过内链节孔，之后穿过连接链板，连接链板和销为间隙配合。
• (2)在每个销钉处使用开口销固定，开口销的开口角度约为60°。

2) 侧滚子为平行连接

• (1)将连接链节的2根销钉穿过内链节孔，之后穿过连接链板，连接链板和销为间隙配合。

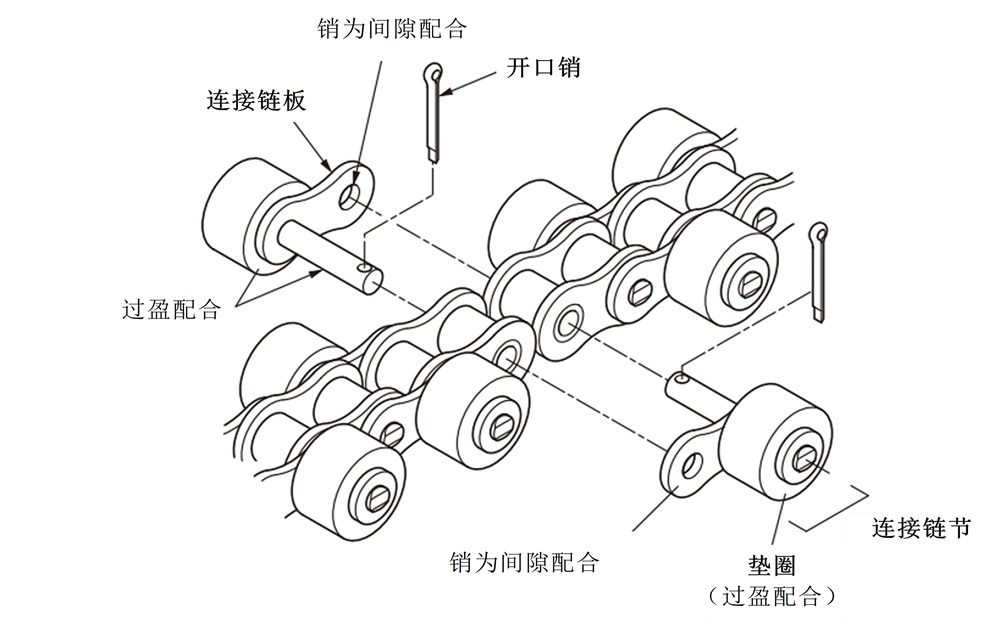

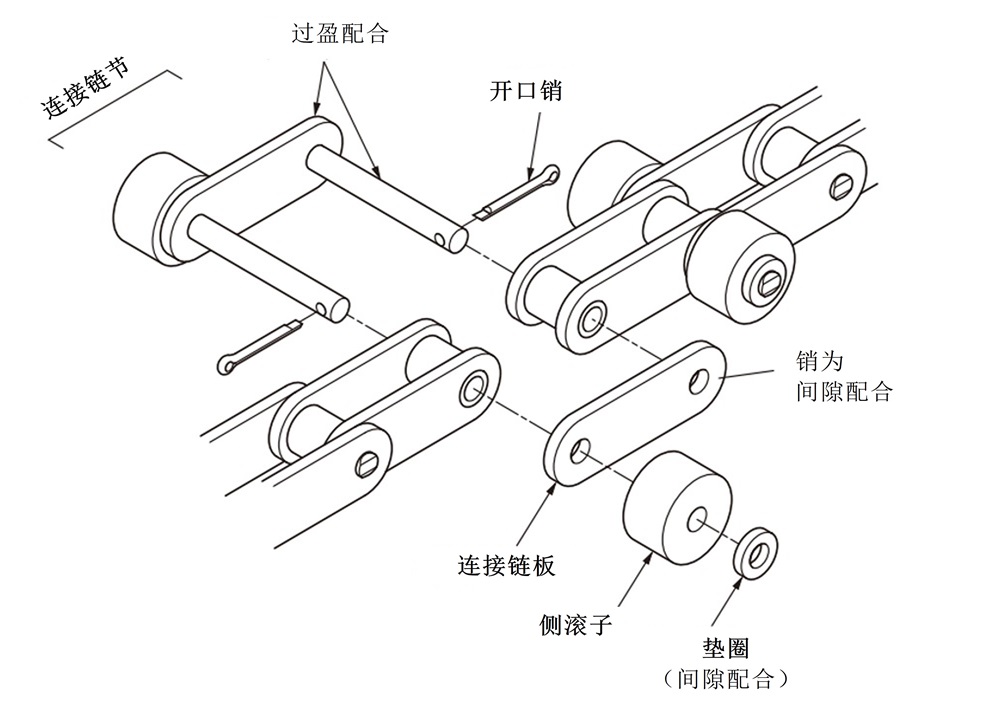

• (2)如图所示，销钉的两端都装有侧滚子时，将侧滚子和垫片一起装入销钉，两端都需使用开口销固定。开口销的开口角度约为60°。
