技术资料 小型输送链 选定
选型时的需注意事项和选型步骤请参考本页面内容。
选择可使用的产品系列或简易选型时请点击此处。
使用条件已基本确定,欲了解更为详细地选型方法时请点击此处。
自由流动链的选型
步骤1. 确认运输条件
- (1)运输物的种类、质量、尺寸和数量(含托盘)
- (2)输送机的速度
- (3)输送机的长度(积送段和输送段的长度)
- (4)环境
步骤2. 链条类型的选择
根据使用条件和使用环境决定链条和滚子的规格,
步骤3. 链条种类的暂定
检查暂定链条的张力。
- SI单位:F = 9.80665×WT × f × Kv/1000
- 重力单位:F = WT × f × Kv
注)产品目录中同时列出了SI单位和重力单位。
用重力单位计算最大张力时,重量(kgf)和质量(kg)为同一数值。
- F:作用于链条的最大张力。 kN {kgf}
- WT:不含链条的运输物总质量。 kg
- f:摩擦系数 f2(表8) + f3(表9)
- Kv:速度系数(表13)
使用双排链时,作用于每根链条的张力并不是平均的。
考虑到张力作用的非均等性,暂定最大容许张力(表14/15为)F×0.6以上的链条类型和尺寸。
小型输送链(不含不锈钢和工程塑料※)的最大允许张力设定为其疲劳下限。
如果负载低于该值,即使反复施加负载,小输送链也不会破损。
※不锈钢/工程塑料 根据其磨损性能设定销和衬套之间的表面压力,来确定最大允许张力。

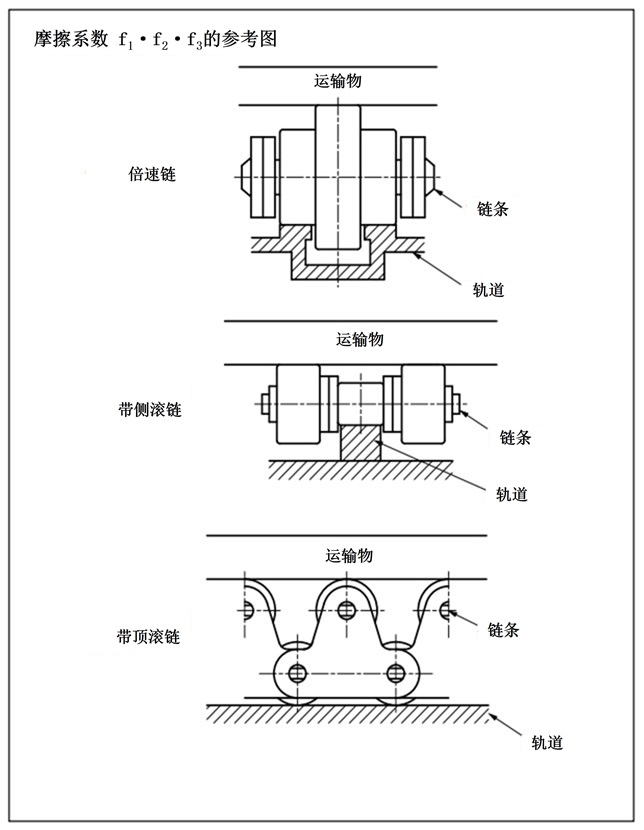

表7 f1:运输时链条和导轨的摩擦系数
链条品种 | 链条机体的滚子 | 润滑(无) | 润滑(有) | |
---|---|---|---|---|
倍速链 | 塑料滚子 | A・B・C・D UA・UB |
0.08 | - |
钢制滚子 | - | 0.05 | ||
中心滚子链 | 钢制滚子 | - | 0.08 | |
侧置滚子链和顶置滚子链 | 钢制 滚子 |
S滚子 | (0.21) | 0.14 |
R滚子 | (0.12) | 0.08 | ||
塑料滚子 | S滚子 | - | - | |
R滚子 | 0.08 | - | ||
塑料组合 | - | 0.25 | - |
( )为参考值。
表8 f2:积送时链条和运输物之间的摩擦系数
链条品种 | 搬运滚子 | 润滑(无) | 润滑(有) |
---|---|---|---|
倍速链 | A・C・UA | 0.10 | - |
B・D・UB | 0.15 | - | |
钢制滚子 | - | 0.10 | |
中心滚子链 | 钢制滚子 | - | 0.06 |
侧置滚子链 | 塑料侧置滚子 | 0.06 | - |
带制动塑料侧置滚子 | 0.20※ | - | |
钢制侧置滚子 | (0.09) | 0.06 | |
顶置滚子链 | 塑料顶置滚子 | 0.06 | - |
钢制顶置滚子 | (0.09) | 0.06 |
( )为参考值。

注)显示一个塑料制动侧滚子的摩擦系数如果制动侧滚子占了侧置滚子总数的1/3时,摩擦系数设定为0.1.
(关于侧滚子的安装位置,RF双倍节距链请点击此处参考,RS链请点击此处参考。
表9 f3:积送时链条和导轨之间的摩擦系数。
链条品种 | 链条机体的滚子 | 润滑(无) | 润滑(有) | |
---|---|---|---|---|
倍速链 | A・C・UA | 0.20 | - | |
B・D・UB | 0.25 | - | ||
钢制滚子 | - | 0.10 | ||
中心滚子链 | 钢制滚子 | - | 0.10 | |
侧置滚子链和顶置滚子链 | 钢制 滚子 |
S滚子 | (0.21) | 0.14 |
R滚子 | (0.12) | 0.08 | ||
塑料滚子 | S滚子 | - | - | |
R滚子 | 0.08 | - | ||
塑料组合 | - | 0.25 | - |
( )为参考值。
步骤4. 确认滚子的容许负载
本参考值以滚子经润滑处理,没有转动故障为设定前提。
作用在滚子上的负载不能超过下述数值。钢制滚子所示数值以经润滑处理后为准。
1. 倍速链/中心滚子链

・RF2030~RF2080
表示每两根链条的运输容许负载(托盘长每米的容许负载)。
表10 滚子容许负载
尺寸 | 链条机体的滚子 | 框架 | ||
---|---|---|---|---|
铝制框架 | 带钢制导轨的铝材框架。 | |||
RF2030 | 塑料滚子 | A・B・C・D | 0.39 {40} | 0.78 {80} |
UA・UB | 0.20 {20} | 0.20 {20} | ||
钢制滚子 | - | 1.57 {160} | ||
RF2040 | 塑料滚子 | 0.59 {60} | 1.18 {120} | |
钢制滚子 | - | 2.35 {240} | ||
RF2050 | 塑料滚子 | 0.78 {80} | 1.57 {160} | |
钢制滚子 | - | 3.14 {320} | ||
RF2060 | 塑料滚子 | 0.98 {100} | 1.96 {200} | |
钢制滚子 | - | 3.92 {400} | ||
RF2080 | 塑料滚子 | - | 2.94 {300} | |
钢制滚子 | - | 5.88 {600} |
2. 侧置滚子链/顶置滚子链

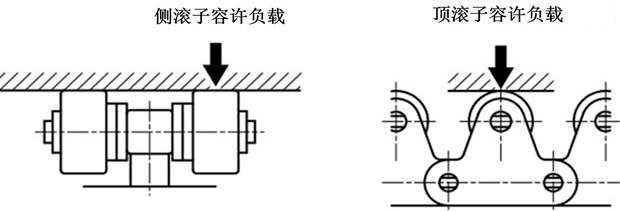

侧置滚子链时,需检查侧滚子和链条滚子的容许负载;顶置滚子链时,需检查顶滚子和链条滚子的容许负载。
1) 滚子容许负载

表11 滚子容许负载
尺寸 | 侧滚子和单排顶滚子 | 双排顶滚子 | ||
---|---|---|---|---|
塑料滚子 | 钢制滚子 | 不锈钢制滚子 | 钢制滚子 | |
RF2040・RS40 | 0.05 {5} | 0.15 {15} | 0.05 {5} | 0.29 {30} |
RF2050・RS50 | 0.07 {7} | 0.20 {20} | 0.06 {6} | 0.39 {40} |
RF2060・RS60 | 0.10 {10} | 0.29 {30} | 0.09 {9} | 0.59 {60} |
RF2080・RS80 | 0.18 {18} | 0.54 {55} | 0.15 {15} | 1.08 {110} |
RF2100・RS100 | 0.29 {30} | 0.78 {80} | 0.25 {25} | 1.57 {160} |
注)Lambda链滚子的容许负载和钢制滚子相同。

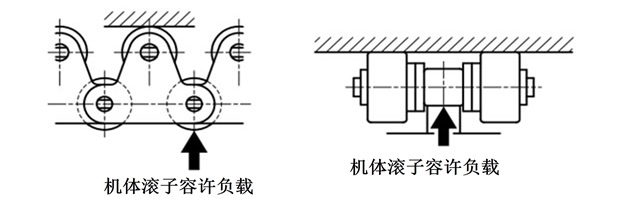

2) 链条滚子的容许负载

表12 链条滚子的容许负载
尺寸 | 钢制滚子 | 塑料滚子 | 塑料组合 | 不锈钢制滚子 | ||
---|---|---|---|---|---|---|
R滚子 | S滚子 | R滚子 | R滚子 | S滚子 | ||
RF2040・RS40 | 0.64 {65} | 0.15 {15} | 0.20 {20} | 0.02 {2} | 0.20 {20} | 0.05 {5} |
RF2050・RS50 | 0.98 {100} | 0.20 {20} | 0.29 {30} | 0.04 {4} | 0.29 {30} | 0.06 {6} |
RF2060・RS60 | 1.57 {160} | 0.29 {30} | 0.49 {50} | 0.06 {6} | 0.49 {50} | 0.09 {9} |
RF2080・RS80 | 2.65 {270} | 0.54 {55} | 0.88 {90} | - | 0.78 {80} | 0.15 {15} |
RF2100・RS100 | 3.92 {400} | 0.78 {80} | 1.27 {130} | - | 1.18 {120} | 0.25 {25} |
注)
- 1. 塑料组合是1个塑料内链节的容许负载。
- 2. Lambda链和钢制滚子相同。
- 3. 机体R钢滚子的导轨需使用S45C以上的抗拉强度高的材质。
- 4. 塑料滚子含KV规格。
步骤5. 计算作用在链条上的张力(F)

SI单位
F =
G
1000
× {(W1 + M) × L1 × f1 + W2 × L2 × f2
+ (W2 + M) × L2 × f3 + 1.1 × M × (L1 + L2) × f1}
kW = F・V 60 × 1 η
重力单位
F = (W1 + M) × L1 × f1 + W2 × L2 × f2 + (W2 + M) × L2 × f3
+ 1.1 × M × (L1 + L2) × f1
kW = F・V 6120 × 1 η
- F:作用于链条的最大张力。:kN{kgf}

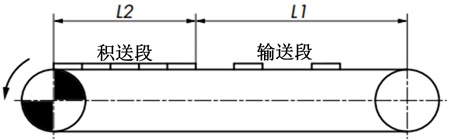

- L1:搬运部的长度:m
- W1:搬运部的搬运物质量:kg/m
- L2:堆积部的长度:m
- W2:堆积部的搬运物质量:kg/m
- f1:运输段的链条和导轨之间的摩擦
- f2:积送段的链条和运输物之间的摩擦系数
- f3:积送段的链条和导轨之间的摩擦系数
- M:链条的质量:kg/m
- kW:所要动力:kW
- V:链条速度:m/min
- η:驱动部的传动机械功率
- G:重力加速度:9.80665m/s2
自由流动输送机通常都使用双排链,链条质量按照双排链计算。因此,F为作用在两根链条上的最大张力。
但是,考虑到张力作用的非均等性,作用在一条链上的张力以0.6F进行计算。
步骤6. 决定链条尺寸
将作用在一条链上的最大张力(0.6F)乘以表13的速度系数(Kv),并以符合下述等式为要求选定链条。
0.6F × Kv ≦ 链条的最大容许张力
小型输送链(不含不锈钢和工程塑料※)的最大允许张力设定为其疲劳下限。
如果负载低于该值,即使反复施加负载,小输送链也不会破损。
※不锈钢/工程塑料 根据其磨损性能设定销和衬套之间的表面压力,来确定最大允许张力。
表13 速度系数(Kv)
链条速度 m/min | 速度系数 (Kv) |
---|---|
15以下 | 1.0 |
15~30 | 1.2 |
30~50 | 1.4 |
50~70 | 1.6 |
70~90 | 2.2 |
90~110 | 2.8 |
110~120 | 3.2 |
各链条的推荐速度请参考下述内容。
- 倍速链:5-15m/m以下
- 塑料R滚子链:70m/min以下
- 塑料组合链:70m/min以下
表14 链条的最大容许张力(1)
尺寸&滚子形式 | 链条机体规格 | 滚子种类 | |
---|---|---|---|
A・C・UA | B・D・UB | ||
RF2030VRP | 标准规格 | 0.55 {56} | 0.27 {28} |
HCP规格 | |||
Lambda规格 | |||
SS规格 | 0.27 {28} | ||
RF2040VRP | 标准规格 | 0.88 {90} | 0.44 {45} |
HCP规格 | |||
Lambda规格 | |||
SS规格 | 0.44 {45} | ||
RF2050VRP | 标准规格 | 1.37 {140} | 0.69 {70} |
HCP规格 | |||
Lambda规格 | |||
SS规格 | 0.69 {70} | ||
RF2060VRP | 标准规格 | 2.06 {210} | 1.03 {105} |
HCP规格 | |||
Lambda规格 | |||
SS规格 | 1.03 {105} | ||
RF2080VRP | 标准规格 | 5.30 {540} | 2.65 {270} |
HCP规格 | |||
Lambda规格 | |||
SS规格 | 2.65 {270} |
尺寸&滚子形式 | 链条机体规格 | 滚子种类 | |
---|---|---|---|
钢规格 (倍速链) |
中心滚子 (匀速) |
||
RF2030VR | 标准规格 | 0.98 {100} | - |
RF2040VR・CR | 标准规格 | 1.57 {160} | 1.57 {160} |
RF2050VR・CR | 标准规格 | 2.45 {250} | 2.45 {250} |
RF2060VR・CR | 标准规格 | 3.73 {380} | 3.73 {380} |
RF2080VR・CR | 标准规格 | 5.30 {540} | 5.30 {540} |
表15 链条的最大容许张力(2)
尺寸 | 链条品种 | ||||||
---|---|---|---|---|---|---|---|
带侧置滚子链 | 单排顶置滚子链 | ||||||
钢制 滚子 |
塑料R滚子 | 塑料组合 | 不锈钢 滚子 |
钢制 滚子 |
塑料R滚子 | 不锈钢 滚子 |
|
RF2040・RS40 | 2.65 {270} | 0.44 {45} | 0.44 {45} | 0.69 {70} | 2.65 {270} | 0.44 {45} | 0.69 {70} |
RF2050・RS50 | 4.31 {440} | 0.69 {70} | 0.69 {70} | 1.03 {105} | 4.31 {440} | 0.69 {70} | 1.03 {105} |
RF2060・RS60 | 6.28 {640} | 1.03 {105} | 0.88 {90} | 1.57 {160} | 6.28 {640} | 1.03 {105} | 1.57 {160} |
RF2080・RS80 | 10.7 {1090} | 1.77 {180} | - | 2.65 {270} | 10.7 {1090} | 1.77 {180} | 2.65 {270} |
RF2100 | 17.1 {1740} | 2.55 {260} | - | 2.55 {260} | 17.1 {1740} | 2.55 {260} | 2.55 {260} |
RS100 | 3.82 {390} | 3.82 {390} |
注)
- 1. Lambda规格和上表的钢制滚子相同。
- 2. 双排顶置滚子链的最大容许张力为单排链的1.7倍。但是,Lambda规格为1.4倍。
