技术资料 小型输送链 倍速链的原理

倍速链的原理

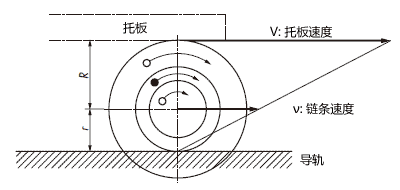

输送时

・链条速度 : ν

・托板速度 : V

・小口径滚子半径 : r

・大口径滚子半径 : R

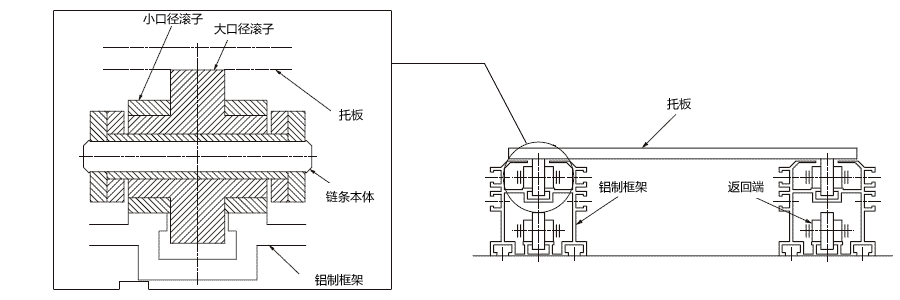

由于大口径滚子(○印)和小口径滚子(●印)之间发生的摩擦力的作用，
保持相同的旋转状态，按照滚子径的比例，
输送物的速度为链条速度的2.5倍。


链条以速度ν运行时、小口径滚子外周（在导轨上运行时的转速）
的周速度为ν。
由于此时大口径滚子和小口径滚子同一角速度旋转，
大口径滚子外周的周速度以半径比可计算(R/r)xν出来。


因此输送物的速度V加以周速度(R/r)×ν和链条速度ν的数值。


V=(R/r)×ν+ν

V=(R/r+1)×ν


还有，按照半径(R/r)≒1.5


V≒(1.5+1)

ν≒2.5ν

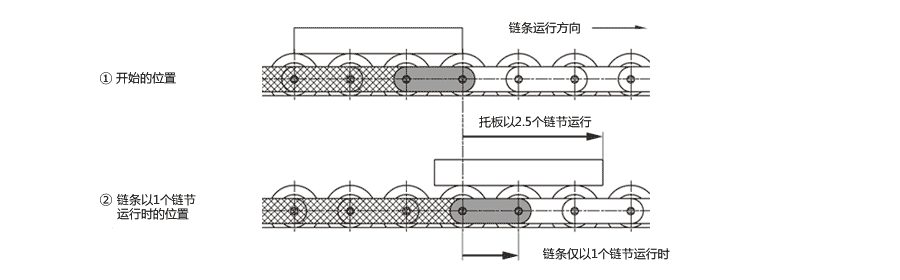

输送时的链条和托板的位置

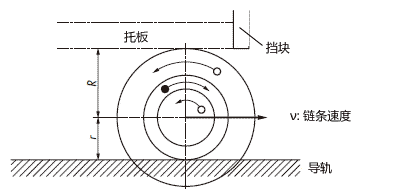

堆积时

由于制动力对大口径滚子(○印)作用，
大口径滚子和小口径滚子(●印)之间发生滑动，因此出现自由流动的状态。
