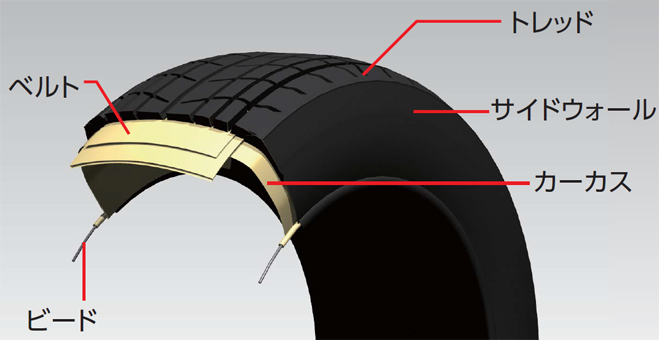

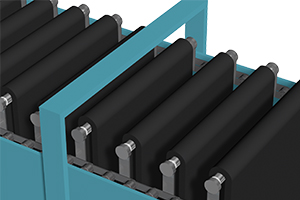

バッチオフマシン

離型剤を塗布したゴムシートをバーが取付いた大形コンベヤチェーンで乾燥させます。

耐摩耗性能や許容張力が向上したアドバンスモデルも新たに追加

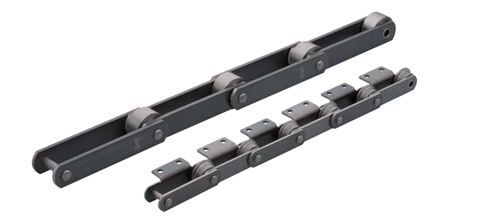

水や薬品、摩耗性介在物がある厳しい環境下での延命対策に、つばきのコンベヤチェーンはさまざまなラインアップでお客様の要望にお応えします。

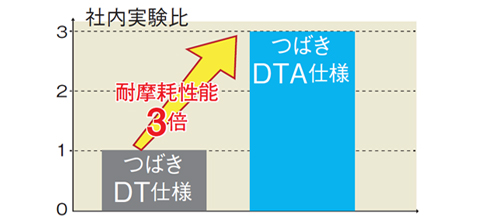

...ローラの耐摩耗性UP

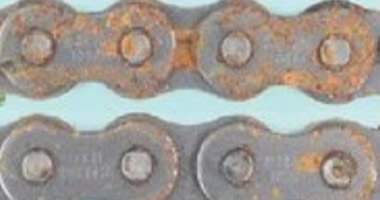

...錆び対策

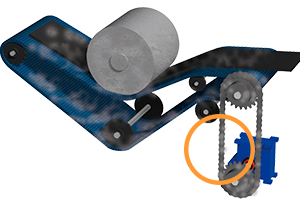

搬送コンベヤの駆動及びガイド

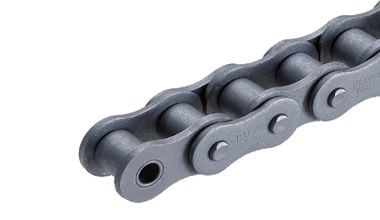

シート搬送は水や離型剤などが飛散しやすいので、耐食性のあるドライブチェーンで駆動します。

水や薬品などの腐食雰囲気下でも使用できる、様々な仕様のドライブチェーンを提供しています。

...離型剤の掛かる雰囲気での延命対策にお勧めします。

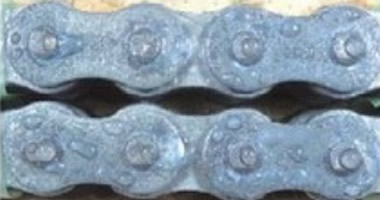

...水の掛かる雰囲気での延命対策にお勧めします。

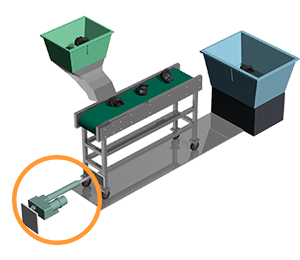

搬送コンベヤの駆動及びガイド

ゴム部材をコンベヤや台車で混練機や押出機に供給します。

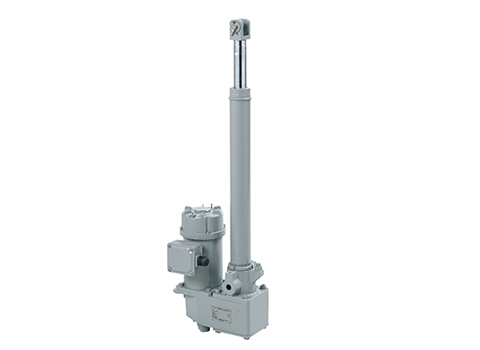

パワーシリンダは節電効果の大きい電動式の直動機器です。

待機時に電力消費しないため、ポンプを使う油圧式や常時コンプレッサを稼働するエア式に比べ、大きな省エネ効果があります。簡単な電気配線だけで多様な用途に対応可能で、コンベヤや台車の横行から、ホッパ底蓋開閉に活用されています。

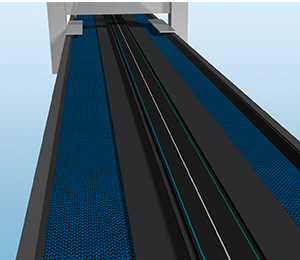

トレッドの冷却コンベヤ

タイヤの部材であるトレッドは圧延加工で高温になっているため、水を滴下して常温まで冷却します。

大量の水で冷却するこの工程では、水捌けがよく錆びないオールプラスチック製チェーンがお勧めです。

• チェーンピッチ27.2mm、リンク高さ8.7mm
• 切継ぎはドライバー1本で、部分交換が可能
• 金属検知機で検出可能なプラスチック製プラグもラインアップ

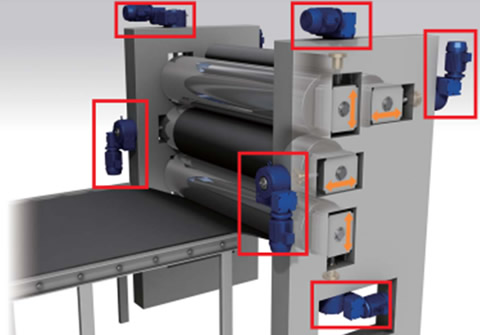

カレンダロール

コード層に前工程で圧延したゴムシートを圧着し、一定の厚みを持つ薄いシートに再圧延します。

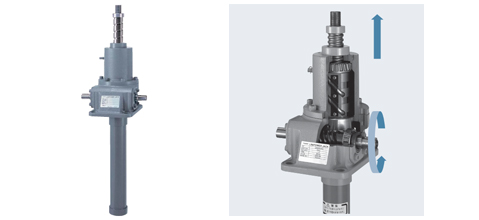

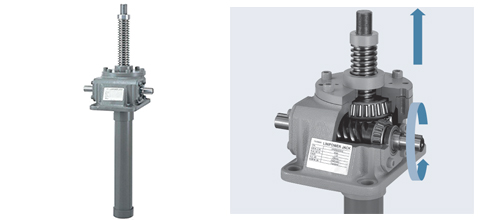

台形ネジまたはボールネジとウォームギヤの組合せで構成されたジャッキです。

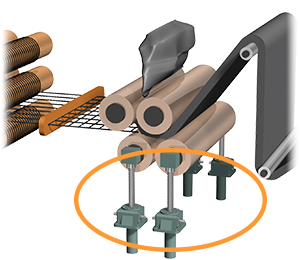

一定の厚みにゴムを圧延するこの工程では、台形ネジタイプのリニパワージャッキを推奨します。ブレーキ付モータを併用することで、安定した位置決め、確実な荷重保持、節電効果が得られます。

部材供給機(カット工程)

シート状の部材をカットし、タイヤを成型するドラムに自動供給します。

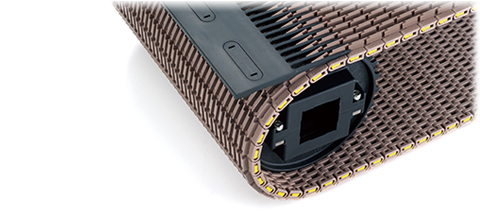

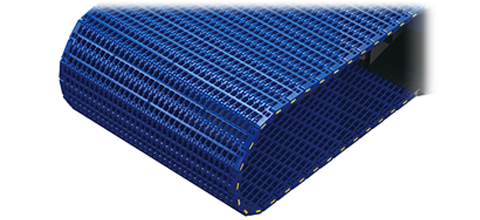

エスカレータ乗継部のようなクシ歯状のプレートとの組合せで、乗継部での隙間をゼロにしたプラスチックチェーンです。

ゴムシート先端の巻き込みを防止します。

WT1907-K形の特長

• チェーンピッチ19.05mm、リンク高さ14.3mm
• 部品はすべてプラスチック製で軽量
• 切継ぎはドライバー1本で、部分交換可能

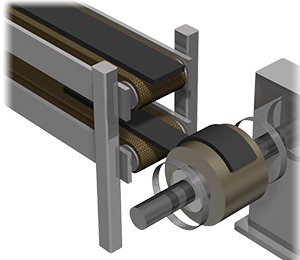

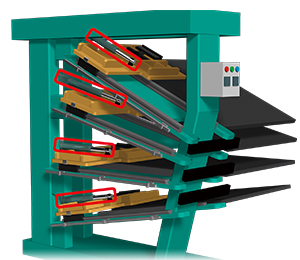

部材供給機(先端)

カットされた部材を、タイヤを成型するドラムに供給するテーブルを伸縮します。

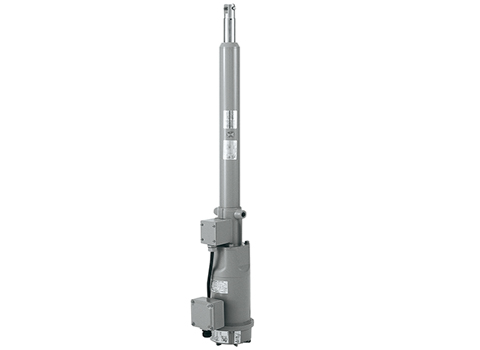

ボールネジや台形ネジを用いた電動式のシリンダです。

静粛性に優れ、インダクションモータでネジを回転させ、ロッドを前進後退するため、安定した速度で運動が可能です。

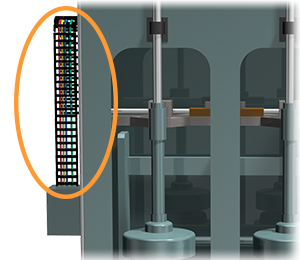

加硫機

トレッドパターンや刻印が施された金型に生タイヤ(グリーンタイヤ)を入れ、加熱・加圧します。

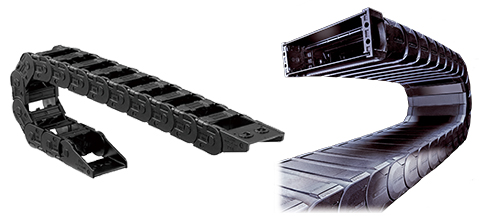

つばきのケーブルベヤは、本体内部に電線ケーブルなどを通し、移動する装置と固定端間のケーブルを確実に支持案内します。

小形サイズから大形サイズ、またオープン形(TKP形など)やクローズ形(TKC形、TKA形など)で多種多様な品種をラインアップしています。クローズ形は加硫機周辺の過酷な雰囲気でのケーブル保護にもお勧めします。

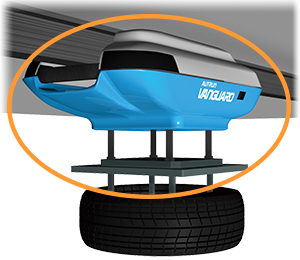

成型～加硫工程間搬送

天井の空いたスペースを活用して工程間を搬送します。

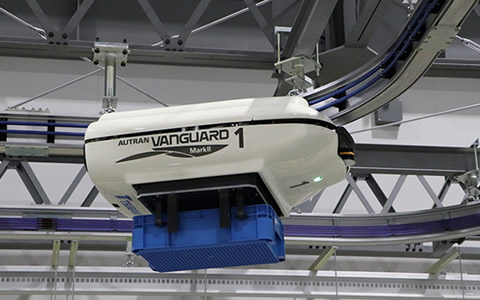

天井走行することにより、スペ－スの有効活用、高速搬送を可能にした搬送設備です。

非接触給電も採用しており信頼性が向上しました。タイヤサイズは13～20インチまで搬送可能です。タイヤ外径より小さいグリッパを採用しており、スッキリとしたレイアウトが可能です。

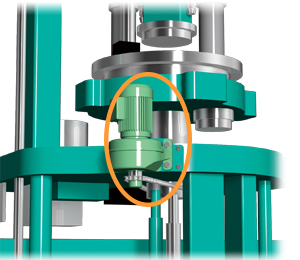

バランシングマシン

タイヤを回転させ、遠心力を活用して軸部のバランスを測定します。

つばきの小形ギヤモータは、ギヤモートル、ハイポイドモートル、クローゼモータの多彩なシリーズをラインアップしています。

設置のスペースなどに合わせ、最適なシリーズを選択できます。また、世界各国で急速に進む、モータの効率規制に対応しています。省エネ性能とパフォーマンスを誇る新時代の小形ギヤモータです。(日本、北米、中国、韓国、欧州の高効率規制に対応)

• ギヤモートル
  ヘリカルギヤを用い軽量・小形化を実現。モータ0.1kW～2.2kW,減速比1/5～1/200
• ハイポイドモートル
  中空軸でスペースセービングが可能。モータ40W～5.5kW,減速比1/5～1/1200
• クローゼモータ

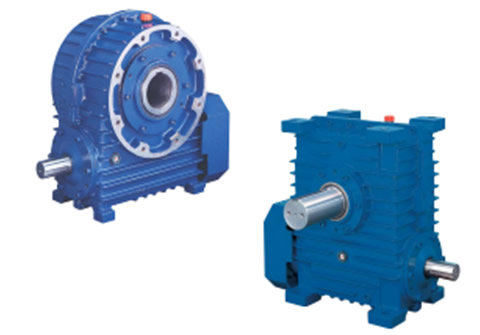

  ウォームギヤ採用により耐衝撃性・静粛性を実現。モータ0.1kW～3.7kW,減速比1/10～1/300

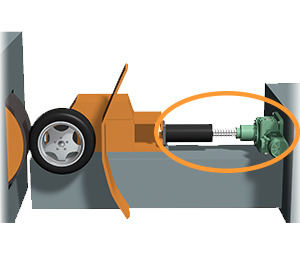

ユニフォーミティマシン

固定したタイヤを回転させ、ドラムを押付け、タイヤ走行時の均一性を測定する機器です。

ボールネジや台形ネジと高精度ウォームギヤを組合せた高性能ジャッキです。

ユニフォーミティマシンでは、ボールネジタイプが採用されています。高速、高頻度の用途に適しており、小さな駆動源で大きな推力 (ドラムの押付け力) を実現します。
