冷却塔のファンとモータを連結するカップリングの耐腐食性を向上
エクトフレックスカップリング NEFシリーズ
課題
腐食
業界
製紙・セメント・木工
用途
繋ぐ
製品
カップリング
概要
蒸気が充満している冷却塔のファンとモータをつなぐカップリングの腐食対策としてエクトフレックスカップリングNEFシリーズのステンレス仕様を採用しました。
課題
冷却水に薬品を含んでいるため、カップリングに使用しているディスクがSUS304でも腐食して早期に破損していたため、それに耐えられる材質のディスクが必要でした。
採用製品
エクトフレックスカップリング NEFシリーズ (ディスクカップリング)
FEmにて最適設計されたディスク形状により確実なトルク伝達、ミスアライメントの吸収等の機能に加え、高精度な位置決めや無潤滑といった優れた特長を持ちます。
軸締結方法のバリエーションも豊富で、耐環境仕様もラインアップしています。
※当事例では、カップリング本体をステンレス製、ディスクをCFRP製とした特形仕様で対応しています。
製品採用による効果
カップリングの仕様をオールステンレス＋CFRPディスクにすることで、ミスアライメント吸収量を増やし、従来のステンレス製ディスクより高耐食を実現しディスクの腐食による破損を防ぐことが出来ました。
つばきは貴社のお困りごと解決を全力でサポートいたします。
どのようなお悩みでも、お気軽にご連絡ください。
採用製品の詳細はこちら
ご相談はこちら
同じ業界でのソリューション事例
-
粉塵下の脱線停止を解消。TKHP-Rで安定操業。
課題長ストローク,メンテナンス業界製紙・セメント・木工用途支持・案内する製品ケーブルベヤ -

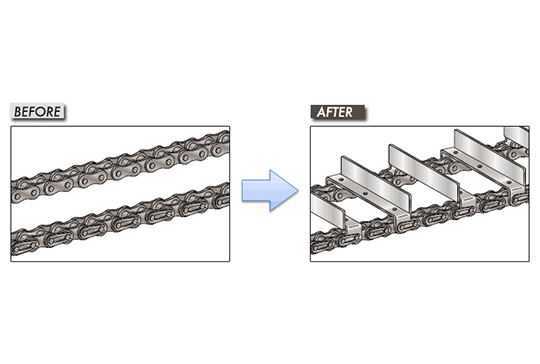

海外製装置の治具付チェーンを置き換えて、コストと工数を削減
課題その他業界製紙・セメント・木工用途搬送する製品小形コンベヤチェーン -
カップリングからのグリース漏れをゼロにし、ワークの汚れ発生を防止
課題メンテナンス,寿命業界製紙・セメント・木工用途繋ぐ製品カップリング -
耐摩耗・特殊硬化チェーンの採用で木材加工ラインでの搬送用チェーンの寿命が向上
課題メンテナンス,寿命業界製紙・セメント・木工用途搬送する製品小形コンベヤチェーン -
油圧ジャッキの電動化によりロッドの前進動作を安定化
課題脱空油圧業界製紙・セメント・木工用途直動する製品直動機器
同じ課題でのソリューション事例
-
整備工場のパーツ取付工程でチェーン置換し、安全性向上
課題安全確保,滑り,腐食業界自動車産業用途搬送する製品プラスチックモジュラーチェーン -
材質や仕様を見直し、水や洗浄液がかかる雰囲気で長寿命化を実現
課題寿命,腐食業界食品・飲料用途搬送する製品小形コンベヤチェーン -
鋳造設備のドライブチェーンを耐環境仕様に変更し、寿命が3倍に
課題工数削減,メンテナンス,寿命,腐食業界鉄鋼・非鉄用途動力を伝える製品ドライブチェーン -

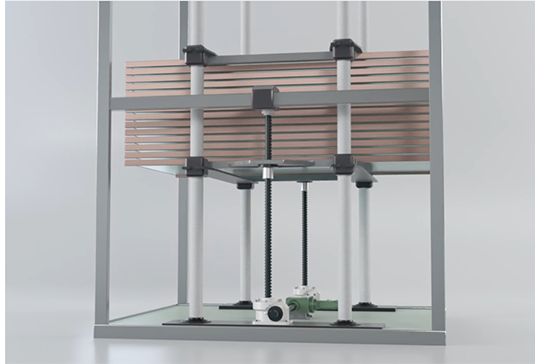

リニパワージャッキの防錆対応で高湿度環境下でも安定稼働を実現
