油圧シリンダからの置換えに最適なパワーシリンダが新登場!
パワーシリンダ ウォームシリーズは油圧シリンダとの置換に最適な電動シリンダです。
つばきの技術で培われた高精度なウォームギヤと高効率ボールネジを採用し、大推力を実現しました。
パワーシリンダと油圧シリンダとの比較
- 油圧配管不要で油漏れリスクを低減
- 待機電力の削減で高い節電効果
- 三相電源を繋ぐだけ。配管不要で設置が簡単
- ブレーキ付モータで、正確な速度と位置制御
- 任意の位置や停電時でも、その場で確実な荷重保持
油圧シリンダとのシステム構成比較

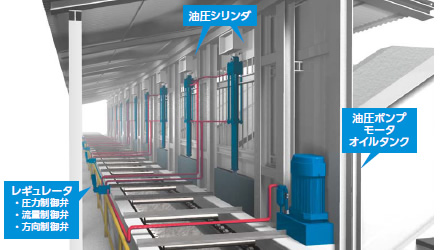

油圧シリンダの例

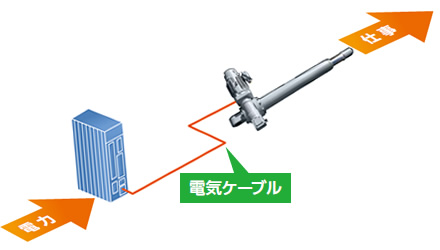

パワーシリンダはシステム構成がシンプルなため、電力の供給から仕事までの変換効率が非常に高い

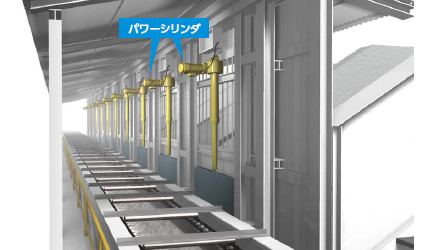

パワーシリンダ ウォームシリーズ
電力使用量比較
- 1台当たり年間電力使用量比較 (kWh/年)
- [年間電気代/工場]
-
対 油圧シリンダ 150万円コストセーブ
82%の電気代削減効果

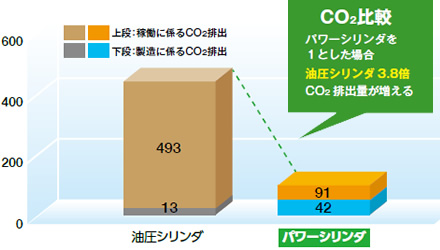

CO2排出量比較
- 年間CO2排出量(kg-CO2/年)
- [比較条件]
-
- ・推力 300N
- ・速度 200mm/s
- ・ストローク 500mm
- ・1往復/分X12時間/日X250日/年
たとえばこんな用途で、油圧シリンダとの置換に最適
- 船舶・港湾設備
- 港湾設備の業界では、油漏れによる海上汚染の防止や省エネ化の推進により、油圧シリンダから電動シリンダを使用したハイブリッド化やオール電動化が世界的に進んでいます。
コンテナ振れ止め
トロリー駆動時に、ワイヤードラムを４方向に作動させ、コンテナの揺れを調整します。
コンテナ傾倒
コンテナの傾きをロープで引っ張り、傾きを調整します。
アーム伸縮
ダブルコンテナの場合や、コンテナのサイズに合わせてアームの長さを調整します。
ステアリング
トランスファークレーンの方向転換時に、タイヤを90゜回転させます。ウォームシリーズでは、大荷重も対応可能です。
- ヤードマシンのブーム俯仰
-
スタッカー・リクレーマ・アンローダ・シップローダなど、ヤードマシンのブームを昇降させます。
- 大荷重に対応できます。
- 2台の連動運転も対応可能です。
- ボートダビット
-
救命艇を回収する際に、レバーを作動させます。
パワーシリンダは油圧シリンダと違い、油圧配管がないので油漏れリスクが低く、油漏れによる水質汚濁・海洋汚染が防止できます。
- 衛星ロケット発射台
-
発射台を水平から垂直に作動させます。
ウォームギヤとブレーキにより、停止した位置で確実な荷重保持が可能です。
パワーシリンダ ウォームシリーズの採用事例を動画で紹介
↑つばき電動シリンダ パワーシリンダの特長と構造
