DCBL 无刷准双曲面电机
满足对自动化及环保节能的市场需求。
选择电机的新标准、椿本的新一代电机
[DCBL无刷电机]具有伺服电动机的优点，速度控制精准，性价比高的一款电动机。小型电机节能环保。与椿本准双曲面齿轮组合使用，可最大限度的发挥电机固有的强韧扭矩。
永磁体提供源源不断的动力
想要更精准的控制速度就选择DCBL无刷电机!
[DCBL无刷电机]的电机转子采用永磁体，机体外观更为小巧功能更为强大。
通过接收专用驱动器的电源和旋转指令来驱动电机，并通过传感器检测电机转速并进行反馈控制，从而实现对速度的精准控制。

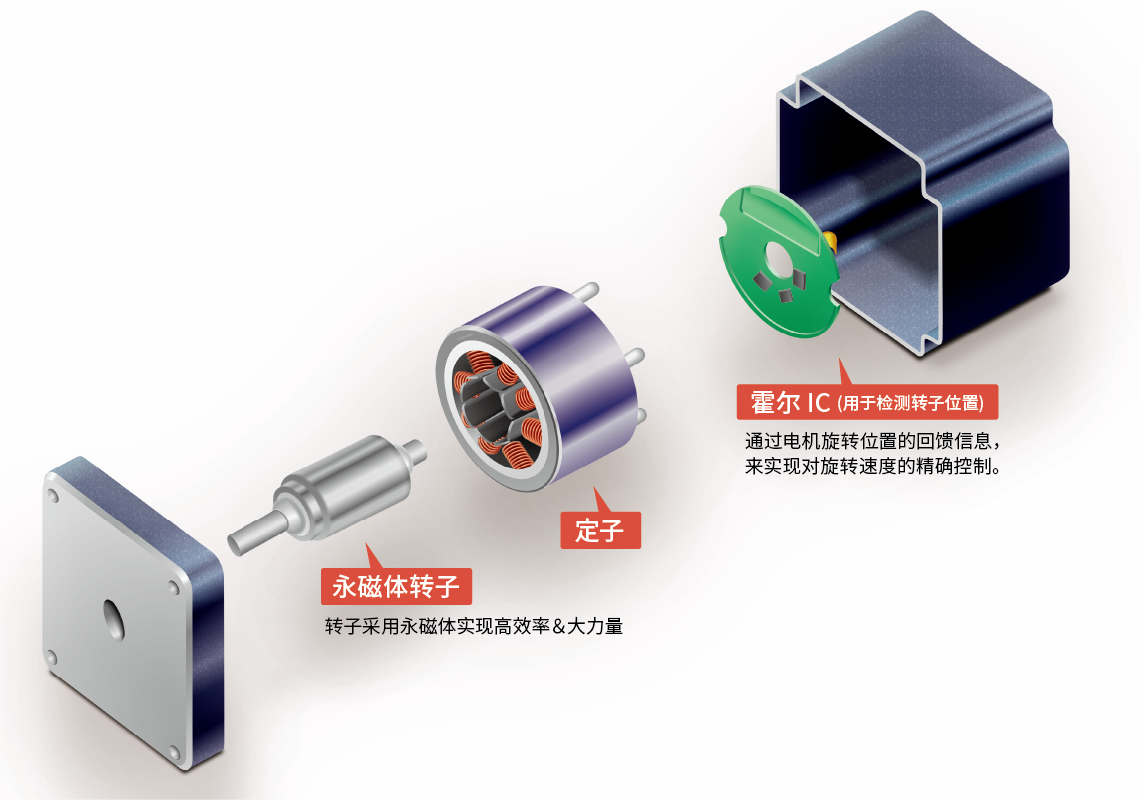

DCBL无刷电机部的结构示意图
电机能效等级为IE4!

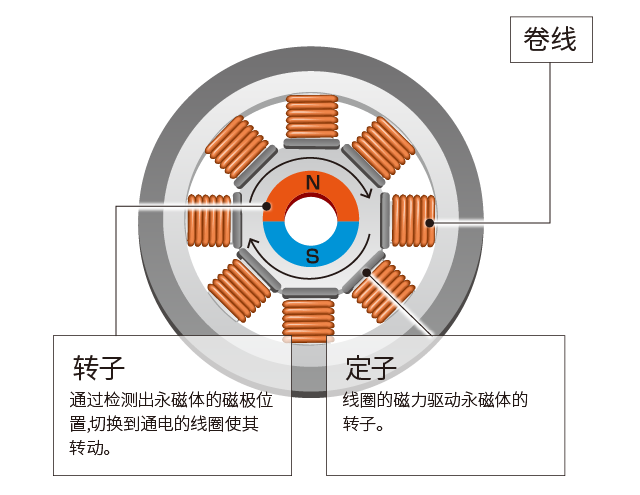

定子构造图
(点击扩大)
迄今为止，速度的控制通常会采用变频驱动或者伺服电机，但近年DCBL无刷电机作为一种全新的选择而受到瞩目。
- 使用变频器可以达到控制速度的目的，但其扭矩不足所以变速范围不大。
- 想要节能环保，想要使用更为高效的电机，但是伺服电机价格昂贵……
- 虽然采用了伺服电机，但仅使用了速度控制一项功能，
……等上述种种困扰，都交给DCBL无刷电机来解决。
变频驱动和伺服电机的比较
速度控制优良
vs.变频驱动
内置的霍尔IC可以检测出电机的旋转速度，并向驱动器发出回馈信号，在负载发生变化时也可以保持稳定的旋转速度。
可变速度范围大。
vs.变频驱动
电机的旋转速度范围
100～2500 r/min
紧凑
vs.变频驱动vs.伺服电机
伺服电机和减速机的连接需要通过法兰来完成，所以会导致整体长度增加，但直流无刷准双曲面齿轮减速机是采用的直接连接方式，所以外形更为小巧紧凑，为节省空间做出贡献。
高效率低损耗,可不用配置散热风扇的小型电机，使得整体设计更为紧凑。

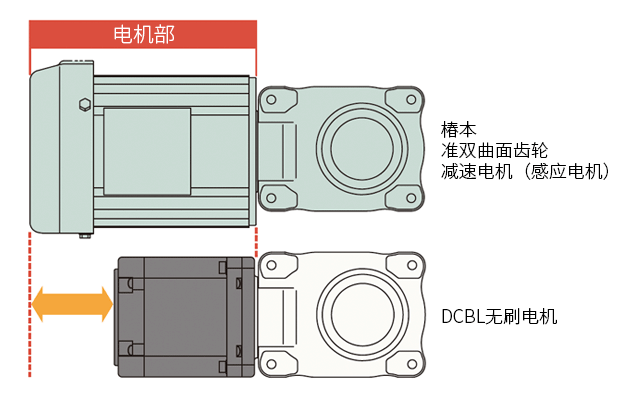

和感应电机相比
电机部总长38%小型化
(例)从 0.2kW缩短至67.2mm。
此外，作为椿本产品独有的功能
电机内置温度传感器，防止烧损
电机内置温度传感器，卷线的温度被随时监测可以有效预防电机因为温度过高而受到损坏。即便是使用于需要频繁启动的工作环境，也可以安心放心。

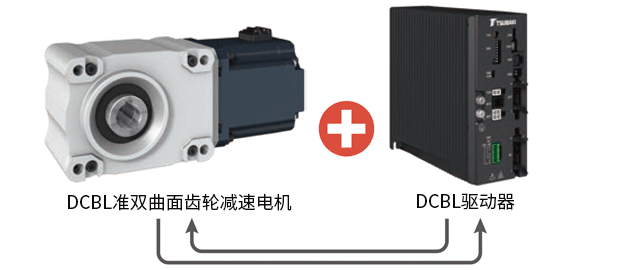

根据需求，来控制电机的专用驱动器
为了实现更为多样化的运转方式，椿本开发了专用的驱动器，实现了更为简单的对运转的控制。
由于电机的状况被实时监控，所以可以根据负载状态切换到最佳转速或自动将电机驱动到预定位置。此外还搭载了通信功能，可以简单的进行远程监控。

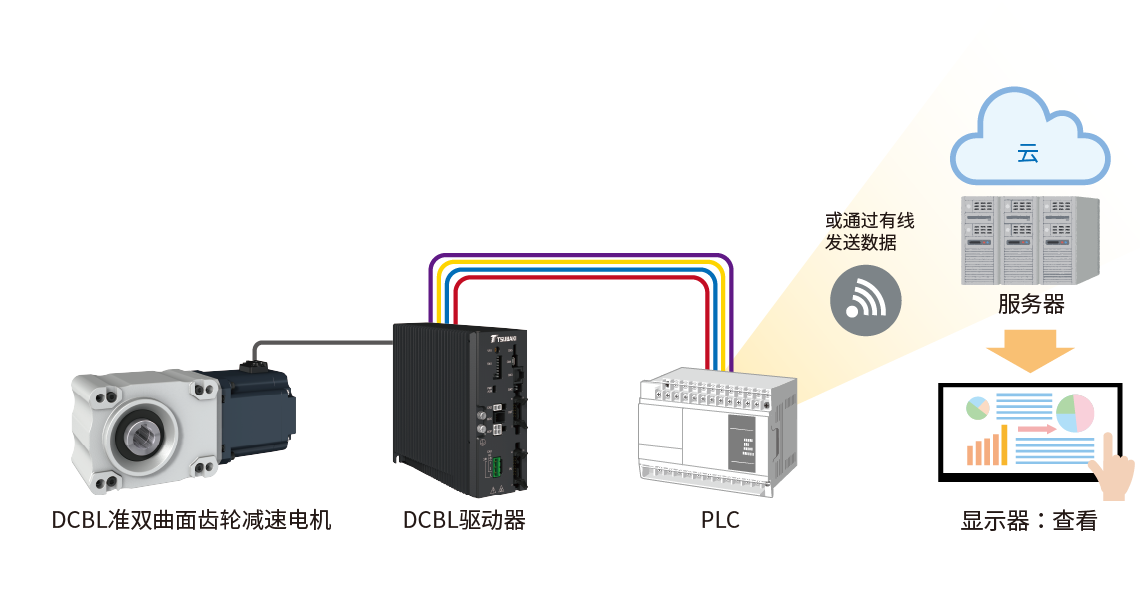

采用通信功能可进行预见性维护与远程监控。
配置通信功能，在迅速检测出电机过热，过载的同时停止电机的运行。
与PLC连接
运转状态被随时监测，其速度可根据实际情况做及时调整，并可远程监控进行数据升级。
(需要选项中的用于通信的电缆)
通信功能配置通用性较高的Modbus-RTU设备，可通过RS-485或微型USB端口简单的连接至电脑。
连接电脑后，可设定参数，升级专用驱动器。
使用专用的电脑软件，可简单设定或变更参数。今后在程序升级时将陆续追加新的功能。
软件升级的通知
2024.03.01 内容有误已做修改。
(Ver2.0.1)
2023.10.02 ・新增试运行功能※/新增不记入内存条功能※
・更新实时显示器/新增IO显示器※。
・新增错误代码表示。
・新增参数说明。
・提高了操作稳定性
(Ver2.0.0)
※适用2023年10月1日后出厂的驱动器
2023.04.26 提高了操作稳定性
(Ver1.0.14.0)
2023.03.27 变更了程序操作点数，追加了程序运行条件，提高了运行的稳定性。
(Ver1.0.13.0)
升级版提高了软件运行的稳定性，推荐使用。
2023年4月之后出货的产品为升级版驱动器。
※在此之前出货的产品的驱动器可对应升级版软件。
但部分追加功能无法使用。详细请参考使用说明书。
[DCBL无刷准双曲面齿轮减速电机]可根据使用用途选择运转模式。
JOG运转
打开正转或逆转信号，电机开始运转。
水平输送机
即使搬运材质不同的多个工件，也可保持稳定的速度，并可进行从低速至高速的变速运转。
采用理由
- 可以稳定的进行速度控制
- 输出强韧扭矩
- 快速检测异常
定位运行
在设定的旋转量之后停止，停止位置易掌握也更为准确。
包装机
可以快速的进行包装、贴标签、输送等各个环节的操作。
采用理由
- 实现高速・高频运转
- 可恒速运行
- 加减速易于控制
程序运行
按照事先设定的参数自动运转的功能。
搅拌机
为使搅拌更为均匀，搅拌过程中在粘度发生变化时需要调整电机的运转速度。那么此时，DCBL无刷电机所具备的优秀速度控制是最为合适的选择。
采用理由
- 可以稳定的进行速度控制
- 输出强韧扭矩
- 根据搅拌物料的不同可以轻松切换操作模式
扭矩限制运行
监视输出轴的扭矩，确保在一定扭矩以下运行。
螺丝拧紧机
设定扭矩限制（电机负载率），不会因为过度拧紧而导致破损。
采用理由
- 可通过通信功能监控负载率
- 电机体积小巧轻便
- 无滑动部提高使用寿命
产品种类
系列
- DCBL 无刷准双曲面电机
兼容容量
0.2, 0.4, 0.75kW
减速比
1/10～1/60
另有制动器规格可供选择
