技術資料 機械式過負荷保護機器 TGセンサ取付
- ・TGセンサの検出距離は交流タイプTGS12が2.0mm、直流タイプTGS8DNが1.5mmです。ショックガードがトリップしていない状態で下表の寸法(s,t)にセットし、TGセンサが非検知状態(側面についている動作表示灯の点灯)であることを確認してください。
- ・次に、ショックガードをトリップさせてください。そして、トリップ状態のショックガードを手で回しながらTGセンサが検知状態(側面についている動作表示灯の消灯)になっていることと、センサプレートとの干渉がないことを確認して、ショックガードを復帰させてください。
| s | t | センサープレート 移動量 |
||
|---|---|---|---|---|
| 交流タイプ TGS12 |
直流タイプ TGS08DN |
|||

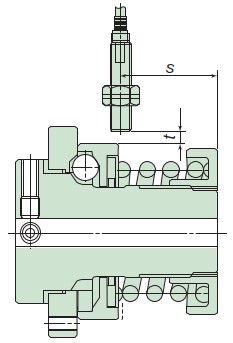

| TGB08-L, M, H | 17.9 | 19.2 | 1.2 | 0.9 |
| TGB12-L, M, H | 21.8 | 22.7 | 1.0 | |
| TGB16-L, M, H | 26.5 | 27.5 | 1.2 | |
| t | センサープレート 移動量 |
||
|---|---|---|---|
| 交流タイプ TGS12 |
直流タイプ TGS08DN |
||

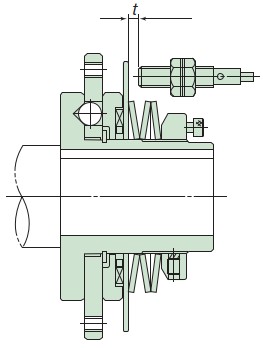

| TGB20-H | 2.0～3.8 | 2.0～3.2 | 1.8 |
| TGB30-L, H | 2.2～4.0 | 2.2～3.4 | 2.0 |
| TGB50-L, M, H | 2.9～4.7 | 2.9～4.1 | 2.7 |
| t | センサープレート 移動量 |
||
|---|---|---|---|
| 交流タイプ TGS12 |
直流タイプ TGS08DN |
||

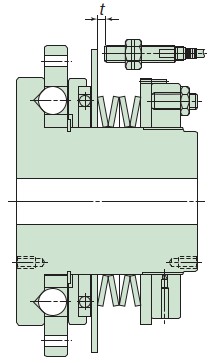

| TGB70-H | 3.5～5.3 | 3.5～4.7 | 3.3 |
| TGB90-L, H | 5.6～7.4 | 5.6～6.8 | 5.4 |
| TGB110-L, H | 6.2～8.0 | 6.2～7.4 | 6.0 |
| TGB130-L, H | 6.8～8.6 | 6.8～8.0 | 6.6 |
| s | t | ハウジング移動量 | ||
|---|---|---|---|---|
| 交流タイプ TGS12 |
直流タイプ TGS08DN |
|||

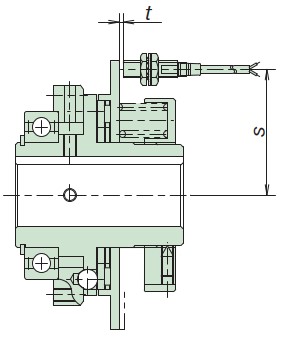

| TGE17 | 35.5 | 34 | 2.0～2.4 | 1.6 |
| TGE25 | 48 | 2.4～2.8 | 2.0 | |
| TGE35 | 60 | 2.8～3.2 | 2.4 | |
| TGE50 | 80 | 3.6～4.0 | 3.2 | |
| s | t | プレート移動量 | ||
|---|---|---|---|---|
| 交流タイプ TGS12 |
直流タイプ TGS08DN |
|||

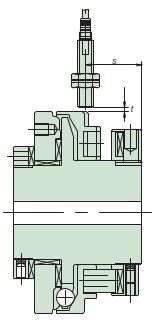

| TGX10 | 28.8 | 29.9 | 1.2 | 1.4 |
| TGX20 | 27.1 | 28.3 | 1.6 | |
| TGX35 | 28.2 | 29.5 | 2.0 | |
| TGX50 | 34.4 | 35.6 | 2.6 | |
| TGX70 | 33.4 | 34.5 | 3.5 | |
注)
ショックガードに取付けるTGセンサは左図のようにラジアル方向への取付けしかできません。
| s | t | プレート移動量 | ||
|---|---|---|---|---|
| 交流タイプ TGS12 |
直流タイプ TGS08DN |
|||
| TGX10-C | 36.5 | 2.1～3.3 | 2.1～2.8 | 1.3 |
| TGX20-C | 45 | 2.4～3.6 | 2.4～3.1 | 1.6 |
| TGX35-C | 59 | 2.7～3.9 | 2.7～3.4 | 1.9 |
| TGX50-C | 83 | 3.2～4.4 | 3.2～3.9 | 2.4 |
| TGX70-C | 105 | 4.1～5.3 | 4.1～4.8 | 3.3 |
注)
カップリングタイプに取付けるTGセンサは左図のように水平方向を推奨します。
ラジアル方向に取付ける場合には、ご相談ください。
| 交流タイプ TGS12 直流タイプ TGS8DN |
ハウジング移動量 | ||
|---|---|---|---|
| s | t | ||

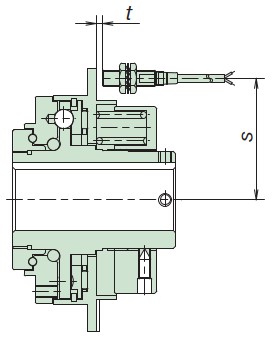

| TGF20 | 46 | 1.6～2.0 | 1.2 |
| TGF30 | 60 | 2.2～2.6 | 1.8 |
| TGF45 | 78 | 2.6～3.0 | 2.2 |
| TGF65 | 100 | 3.1～3.5 | 2.7 |
| TGF90 | 136 | 5.4～5.8 | 5.0 |
