技术资料 电气式制动机器 过载保护监视器
关于扭矩监测
基本类型时，将技术参数19的[POWER/TORQUE]设定在TORQUE，即可根据演算的扭矩值进行监测。
扭矩监测是，对事先设定的线路过负荷值（取扭矩的%比值）和扭矩演算值（%）进行比较。
在可以任意改变周波数的变频器控制运转时该装置就非常有必要。
1. 扭矩演算算式
过载保护监测仪的扭矩监测，需要使用到下述三个数值“检出电力”（%），“电机供给电压的周波数”和“推定电机铜损”（%），并通过下述算式演算出扭矩值。
(60Hz的扭矩以100%进行计算。)
扭矩演算值(%) = (检出电力 - 推定电机铜损) × 60 频率
2. 使用变频器时电力监测和扭矩监测的区别
变频器控制电机变速运转时，即使在负载扭矩不变的情况下，当周波数减半时工作量随之减半，同时电机的消费电力也会同量减少。
电力监测当周波数减半时，需切换到多段功能，这样负载检出水平才会随之变化，以保证过载保护监视器可以精确可靠的监测到过负荷。
扭矩监测当检出电力减半时，过载保护监视仪所读取的电机供给电压的周波数通过换算，可使负荷水平随之变化，不需另行调整。该功能广泛应用于无段任意频率的变速运转。
3. 扭矩监测时的需注意点
- ・扭矩演算值以60Hz时的额定扭矩为基准。
- ・为减少扭矩演算值的误差，计算时减去了推定电机铜损，但是在低周波数（约20Hz以下）下，上述算式中的检出电力变小的同时分母的周波数也会变小，此时需注意误差将会变大。
4. 各周波数所对应的扭矩演算值

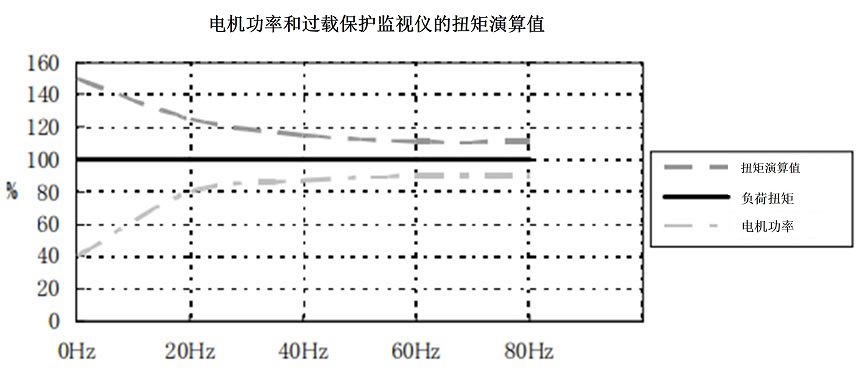

电机在低频运行时功率很低，下图所示过载保护监视器的扭矩演算误差会比较大。
如图所示，低频监测扭矩时，扭矩演算值变大很容易引起输出中继器的动作。
建议在20Hz及以下操作定位运转时，可在固定低频的同时使用多段设定功能。
