技术资料 联轴器 使用
ECHT挠性联轴器 NES系列 使用
1. 联轴器的使用方法
使用方法请仔细阅读产品使用说明书。
ECHT挠性联轴器NES系列为组装成品（轴孔加工完成）后交货，到货后可以直接装配。参考下述要领即可完成装配。
安装时，需注意非必要的施力和突然的掉落，都会造成联轴器的损坏。
不能松开固定膜片的带孔六角螺栓。
使用温度范围在-30℃-100℃之间。
2. 联轴器和轴的装配
- (1) 使用抹布擦拭附着在安装轴表面和联轴器安装面的垃圾和多余的油份。
- (2) 调整安装轴的同心度后，可进行联轴器和安装轴的装配，轴需插入至轮毂端面的夹具位置为止，确保安装轴的完全插入。

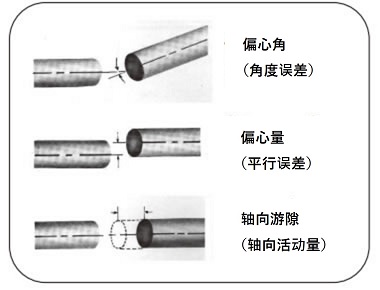

联轴器的容许偏心角（角度误差）、偏心量（平行误差)以及轴向游隙（轴向活动量）为相辅相成的关系，三者互相补充互相配合调整时需全方位予以考虑。请参考下述内容完成同心度调整。
衬块型联轴器
首先使用（坐标图1）将偏心量（平行误差）换算成偏心角（角度误差）。
将换算值合计入偏心角（角度误差），然后对照（坐标图2）找到对应的偏心角（角度误差）。
各尺寸产品的偏心角均需调整至坐标图所对应的范围之内。

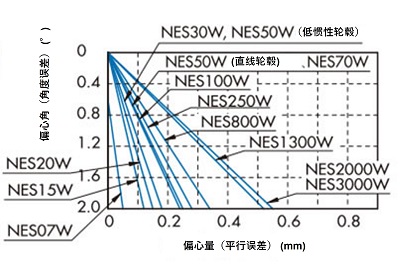

(图表1)衬块型
(图表2)衬块型
单体型联轴器
单体型的偏心量（平行误差）的吸收极小可以忽略不计，主要调整偏心角（角度误差）和轴向游隙（轴向活动量）的同心度。

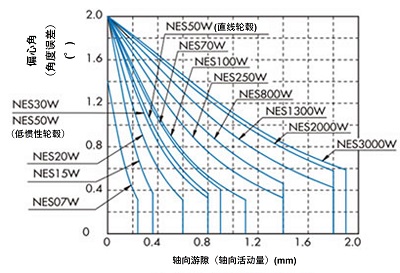

（坐标图3）所示的为联轴器的偏心角（角度误差）和轴向游隙（轴向活动量）的相互关系。
各尺寸产品均需调整至坐标图所对应的范围之内。
- (3) 装配完成的联轴器在夹具螺栓松开的状态下，是否可轻松的往径向和轴向移动。如果移动不是很顺滑，请重复上述(2)的操作重新调整同心度。
- (4) 按照下表的扭紧转矩拧紧夹具螺栓。
(图表3)单体型
| 型号 | NES07 | NES15 | NES20 | NES30 | NES50 | NES70 | NES100 | NES250 | NES800 | NES1300 | NES2000 | NES3000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 夹具螺栓 尺寸 | M2 | M2 | M2.5 | M2.5 | M3 | M3 | M4 | M4 | M6 | M6 | M8 | M8 |
| 紧固力矩 N・m {kgf・m} |
0.50 {0.05} |
0.50 {0.05} |
1.0 {0.10} |
1.0 {0.10} |
1.9 {0.19} |
1.9 {0.19} |
3.8 {0.39} |
3.8 {0.39} |
12 {1.22} |
12 {1.22} |
30 {3.1} |
30 {3.1} |
