技术资料 联轴器 使用
爪式联轴器 L系列 使用
底孔完成品
1. 轴孔和键槽的加工
请按照下述步骤完成锥形销孔的孔加工和键槽加工。
- (1) 在外径处夹住轮毂，将同心度调整至图1数据后开始加工。
烧结式轮毂和电镀式轮毂使用经过高温热处理的烧结铁合金材质，切削工具的刀具部分推荐使用(JIS记号9-20、K-01)的超硬材质。 (L190和L225为铸铁。) - (2) 需避开爪部加工键槽。攻丝孔的推荐位置和尺寸请参考表4内容。
- (3) 轴孔的加工公差请参考表5间隙配合的推荐公差。为避免在内部产生抗拉应力，不能采用过盈配合以及Power Lock形式的配合方式。
图1.轴孔加工图纸
| 配合 | 配合 | 配合 | |||
|---|---|---|---|---|---|
| 轴公差 | 孔公差 | 轴公差 | 孔公差 | 轴公差 | 孔公差 |
| h6 h7 |
H7 | j6 j7 |
G7 | k6 k7 |
F7 |
| 烧结式轮毂、电镀式轮毂 | 铝制轮毂型 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | L035 | L050 | L070 | L075 | L090 | L095 | L099 | L100 | L110 | L150 | L190 | L225 | L050A | L070A | L075A | L090A | L095A | L100A | L110A | |
| L035F | L050F | L070F | L075F | L090F | L095F | L099F | L100F | L110F | L150F | L190F | L225F | |||||||||
| 螺孔尺寸 | M3 | M4 | M5 | M5 | M6 | M6 | M6 | M6 | M8 | M8 | M8 | M8 | M4 | M5 | M5 | M6 | M6 | M6 | M8 | |
| F(mm) | 3.0 | 8.00 | 9.5 | 10.5 | 10.5 | 12.5 | 13.5 | 12.5 | 20.5 | 17.5 | 25.5 | 25.5 | 8.0 | 9.5 | 10.5 | 10.5 | 10.5 | 17.0 | 20.5 | |
2. 装配
- (1)把轴和键插入轮毂的键槽内，此时不需要敲紧，另一边也做同样操作。键和轴及键槽的配合需磨合至贴合。
- (2) 使用2个螺丝进行固定。

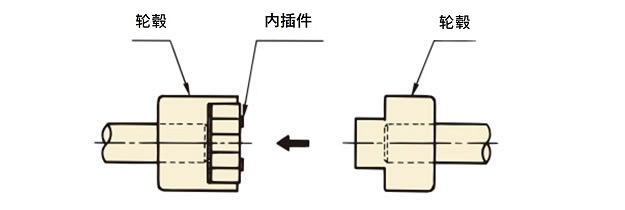

- (3) 在一侧的轮毂内插入内插件。
- (4) 轮毂的两面，调节爪面和内插件面使其处于同一平面之内。(图2)

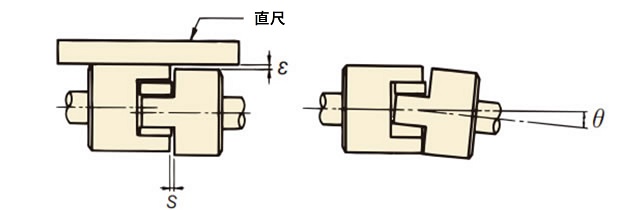

- (5) 使联轴器全周接触均匀受力，参照S尺寸（表6）修正偏心角（角度误差）。详细参考图3进行操作。容许偏心角（角度误差）θ请参考表6。
- (6) 调整ε值，如图3将直尺放在轮毂的外周侧然后在距离半周处进行调节，将该值设定在表6的ε值以下。 同心度对内插件的寿命有着直接的影响。
图2
图3. 同心度图
| 尺寸 | 烧结轮毂 | L035 | L050 | L070 | L075 | L090 | L095 | L099 | L100 | L110 | L150 | L190 | L225 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 表面处理规格 | L035F | L050F | L070F | L075F | L090F | L095F | L099F | L100F | L110F | L150F | L190F | L225F | |
| 铝制轮毂 | L050A | L070A | L075A | L090A | L095A | L100A | L110A | ||||||
| 容许偏心量(平行误差)ε(mm) | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | |
| 容许偏心角(角度误差)(θ°) | S,M系列 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| H型 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| S(mm) | 标准尺寸 | 0.6 | 1.9 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.9 | 2.3 | 2.0 | 2.3 | 2.3 |
| 轴向游隙(轴向位移) | ±0.3 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.7 | ±0.7 | ±0.7 | ±1.0 | ±1.0 | |
※铝制轮毂M型和H型的两个类型均可使用。传动扭矩和S型相同。
- (7) 旋转速度超过2000r/m时，在设定ε值和θ值时，建议将表6对应数值减半设定。

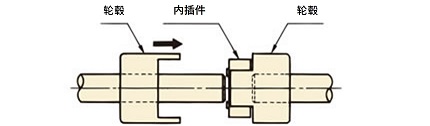

- (8) 其他安装方法，移动安装轴上的两个轮毂，使爪面端和内插件端处于同一平面内。详细请参考图4内容。调整同心度的方法，请参考上述（5）(6)内容。定位完成后，用螺丝在2处拧紧固定，拧紧力矩请参考右表（表7）。
- (9) 为防止螺丝松动，建议使用金属螺丝固定胶以增加稳定性。
(推荐固定胶：乐泰262)
图4
| 锁止螺钉尺寸 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| 紧固力矩 N・m{kgf・m} |
0.78 {0.08} |
1.86 {0.19} |
3.63 {0.37} |
6.66 {0.68} |
16.2 {1.65} |
29.4 {3.0 } |
54.9 {5.6 } |
孔加工轮毂
1. 装配前的检查
- (1) 轮毂的轴孔径、键的种类（J：新JIS普通键、E：旧JIS键的2种）在成品规格中都有记载，请确认后下单。
- (2) 附属品中有2个用于固定的螺丝。
- (3) 轴孔径在Φ11以下的，因没有键槽需使用2个螺丝进行固定。
- (4) 安装轮毂的轴径推荐公差，请参考表8内容，使其在推荐值以下。
| 配合 | 配合 | 配合 | |||
|---|---|---|---|---|---|
| 轴公差 | 孔公差 | 轴公差 | 孔公差 | 轴公差 | 孔公差 |
| h6 h7 |
H7 | j6 j7 |
G7 | k6 k7 |
+ 0.040 + 0.015 |
2. 装配
请参考上述锥形销孔组装项内容。
3. 使用环境
- ・需在通风好、湿度低、灰尘少的环境下使用。
- ・必须避免在有腐蚀性液体气体及易燃易爆的环境下使用。
- ・不能在室外使用。
4. 检查
在开始运行的1-2个小时之后，需再次检查偏心角（角度误差）和偏心量（平行误差）。
此外，可定期（每半年或一年）检查零部件是否异常、插入件是否磨损。
插入件是消耗品，需定期更换。
