選定計算 フリーフローチェーン
チェーン品種の仮選定
チェーン仕様を選択してください。
チェーンタイプ
チェーン仕様
リンクプレートタイプ
本体ローラ
本体ローラ潤滑有無
搬送ローラ
搬送ローラ潤滑有無
下記使用条件を入力又は選択し、仮選定ボタンを押下してください。
PLEASE WAIT...
速度係数 Kv | |
重力加速度 | 9.80665 |
摩擦係数 f1 | |
摩擦係数 f2 | |
摩擦係数 f3 |
静的最大張力 kN |
---|
チェーンサイズ | |
---|---|
最大許容張力 kN | |
概略質量 kg/m | |
ピッチ mm |
仮選定を行いました。
下記、ローラの許容負荷をご確認ください。
許容負荷の確認
ローラの許容負荷
チェーンサイズ |
---|
単列での使用条件が指定されていますので、
上表の値の1/2で判断してください。
搬送物進行方向長さ | m |
搬送物質量/個 | kg |
kN | |
kN |
ローラにかかる負荷が上表の値以下になっていることを確認してください。
この値を超える場合は負荷を許容できるチェーンサイズに変更の上、本選定にお進みください。
チェーンに作用する最大張力(F)の計算
下記使用条件を入力又は選択し、選定実行ボタンを押下してください。
チェーンタイプ | |
---|---|
チェーン仕様 | |
リンクプレートタイプ | |
本体ローラ | |
本体ローラ潤滑有無 | |
搬送ローラ | |
搬送ローラ潤滑有無 |
チェーン速度 V | |
---|---|
搬送物総質量 Wt | |
速度係数 Kv | |
重力加速度 | 9.80665 |
摩擦係数 f1 | |
摩擦係数 f2 | |
摩擦係数 f3 |

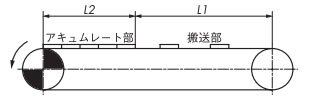

搬送部の長さ L1 | m | ||
アキュムレート部の長さ L2 | m | ||
アキュムレート部の搬送物質量 W2 | kg/m | ||
搬送物個数 | 個 | ||
搬送部の搬送物質量 W1 | kg/m 又は | 搬送物個数 | 個 |
搬送物総質量 | kg |
仮選定時の搬送物総質量と差異があります。
PLEASE WAIT...
本選定を完了しました。下記選定結果をご確認ください。
仮選定の形番では張力不足です。
仮選定のチェーンサイズをより大きいものに変更して、本選定を実行ください。
選定結果
並列・単列 | 作用張力 kN |
チェーンサイズ | 許容張力 kN |
張力余裕率 | 所要動力 kW |
||
---|---|---|---|---|---|---|---|
ローラにかかる負荷が許容値以下になっていることを確認してください。
本計算結果は概算です。使用温度、環境雰囲気、その他条件により使用出来ない場合がありますので、ご了承ください。
