適用事例集 カップリング － 2. 風力発電
採用機種
- ・エクトフレックスカップリングNEFシリーズ
適用事例

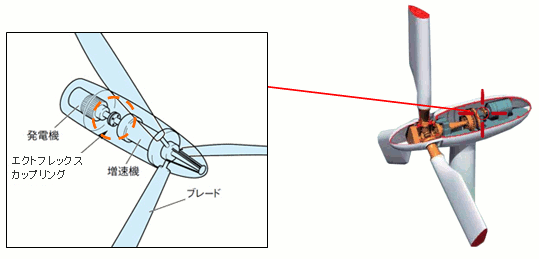

増速機と発電機との連結
次世代のクリーンエネルギーとして世界中で建設がさかんな風力発電用の風車です。
増速機と発電機との連結に大形のエクトフレックスカップリングが採用されています。
強風による揚動・振動があるため、ミスアライメントが取れるカップリングであること、
給油メンテナンスが不要であること、ノンバックラッシであるといったメリットが挙げられます。
また、ハブのフランジ外径を拡大することにより、保持ブレーキとしてのディスクブレーキが、
カップリングと一体化できることもメリットのひとつです。
採用のポイント
- ・ノンバックラッシでエネルギーロスが少ない
- ・ディスクブレーキ用フランジが取付可能
- ・無給油
