適用事例集 カップリング － 1. 工作機械(NC旋盤)・マシニングセンター
採用機種
- ・エクトフレックスカップリングNEFシリーズ シングルタイプ
- ・パワーリジッドカップリング
適用事例

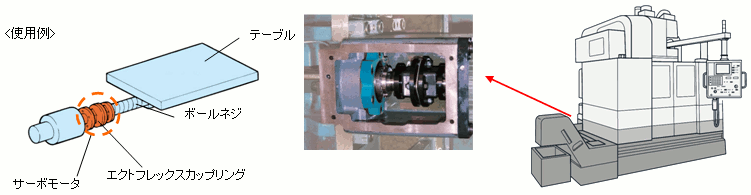

NC旋盤 サーボモータとボールネジの締結
NC旋盤やマシニングセンタのX、Y、Z軸ボールネジとサーボモータとの連結には、
バックラッシがなく剛性の高いカップリングを使用する必要があり、
エクトフレックスカップリングNEFシリーズのパワーロック連結タイプやクランプ軸穴タイプが採用されています。
また、熱の影響でボールネジには伸びが発生しますが、サーボモータ側（連結側）で伸びを受ける場合には、
その吸収のためにフレキシブルカップリングが使用され、その反対側に伸びを逃がす場合には、
コストダウンのためにリジッドカップリングを使用することも可能です。
採用のポイント
NEFシリーズ パワーロック締結
- ・ミスアライメントを吸収でき、ねじり剛性が高い
- ・低慣性モーメント（角ハブの採用）
- ・パワーロック締結が可能
