适用案例集 联轴器 － 1. 机床(NC车床)・加工中心
选用机械种类
- ・ECHT挠性联轴器NEF系列 单体型
- ・动力刚性联轴器
适用事例

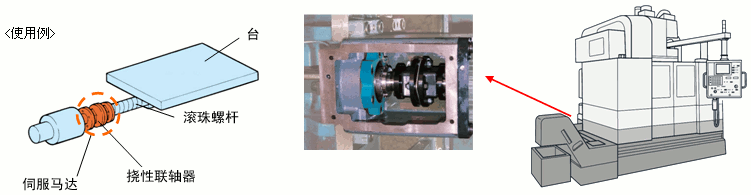

NC车床 伺服电机和滚珠丝杆的连接
NC车床或加工中心的X,Y,Z轴滚珠丝杆和伺服电机连接，需要使用无背隙，高刚性的联轴器，而ECHT挠性联轴器NEF系列的联结件连接型和轴孔夹紧式常被使用。而且，受热的影响滚珠丝杆会出现伸长的情况、为吸收此情况需要使用带挠性的联轴器、并在相对侧不会出现延升的状况出现、为降低成本也可使用刚性联轴器。
采用理由
NEF系列 Power Lock 联结
- ・可吸收间隙误差，扭转刚性高
- ・低惯性力矩（采用角型轮毂）
- ・可联结Power Lock
