プラスチックモジュラーチェーン
WT1510シリーズに
ラバータイプ誕生!
ベルトコンベヤからの置換えに最適
搬送物の滑りを抑え、確実な傾斜搬送を実現!
二色成形(異材質一体成形)により搬送面にヘリンボーン形状のラバーを取り付けました。
搬送面が高摩擦となっており、搬送物の滑りを抑え、傾斜搬送に適しています。
さらに、プラスチックモジュラーチェーンの特長「メンテナンスの容易さ」、「確実な駆動」に加え、 WT1510シリーズの特長「チェーン幅が50mm単位で編成可能」、 「ノーズバーの突合せレイアウトが可能」によりベルトコンベヤコンベヤからの置換えに最適です。
ヘリンボーン形状
プラスチックモジュラーチェーンWT1515VG-W形ラバータイプの特長
- 注) 最大傾斜角度は無潤滑での目安となります。搬送条件、仕様によって異なります。
【最大傾斜角度:20度】搬送面のラバーにより高摩擦で滑り落ちにくい
チェーンの搬送面にヘリンボーン形状のラバーを二色成形することで、搬送物が滑り落ちにくくなり傾斜搬送が可能です。
注) 最大傾斜角度は無潤滑での目安となります。搬送条件、仕様によって異なります。

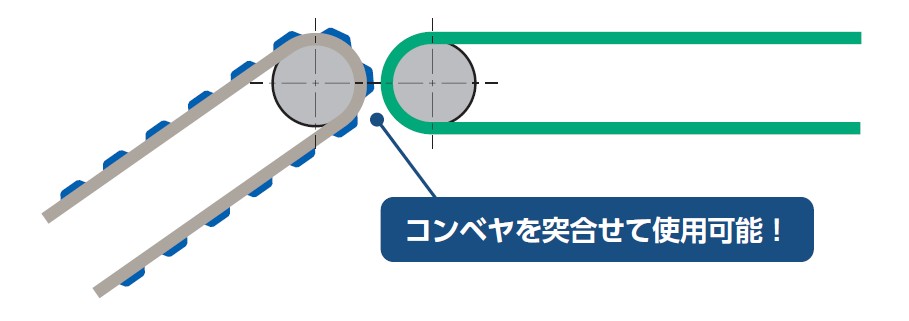

次工程へのスムーズな受け渡しが可能
WT1515VG-W形(ラバータイプ)はWTM2535G-M形(マグネットタイプ)、WT1515F-W形(フライトタイプ)に比べ、コンベヤの間に受け渡し板を挟まずコンベヤを突合せて使用することができるので、搬送物を次工程へスムーズに移載することができます。
ラバータイプWT1515VG-W形
マグネットタイプWTM2535G-M形
フライトタイプWT1515F-W形
メンテナンスが容易で部分補修が可能
チェーン幅50mm、100mmはプラグ一体のスリットピン方式を採用しています。メンテナンスが容易で部分補修が可能です。
- 注) 1. 従来の本体ピン+プラグ止め方式にも対応します。
- 2. チェーン幅150mm幅以上は本体ピン+プラグ止め方式となります。
スリットピン方式
本体ピン+プラグ止め方式
傾斜搬送のおすすめ製品
下記に記載のないラバータイプについては当社までお問い合わせください。
| WT1510シリーズ | WT2510シリーズ | WT2530シリーズ | BT8シリーズ | ||
|---|---|---|---|---|---|
| WT1515VG-W形 | WT1515F-W形 | WT2515F-W形 | WTM2535G-M形 | BTM8H-M形 | |
| ラバータイプ | フライトタイプ | フライトタイプ | マグネット低磁力タイプ | マグネット強磁力タイプ | |
|
|
|
|
|
|
| 仕様 | チェーンピッチ：15mm チェーン幅：50mm (50mm毎に増幅) |
チェーンピッチ：25.4mm チェーン幅：85mm (85mm毎に増幅) |
チェーンピッチ：25.4mm チェーン幅：82.6mm |
チェーンピッチ：25.4mm チェーン幅：82.6mm |
|
| 対応材質 | 普通(G)仕様 低摩擦・耐摩耗(LFG)仕様 |
低摩擦・耐摩耗(CB)仕様 高温(HTW)仕様 |
普通(G)仕様 普通(B)仕様 |
||
| 推奨業界 |
 |
|
|
||
| 用途例 |
|
|
|
|
|
| >製品詳細 | >製品詳細 | >製品詳細 | >製品詳細 | >製品詳細 | |
プラスチックモジュラーチェーンWT1515VG-W形
ラバータイプの推奨業界/用途例
用途
■用途
下記は当社が推奨する業界です。
搬送能力(コンベヤ速度)・搬送物(重量、形状)・環境・用途などにより使用できない場合があります。
選定の際の目安としてご活用ください。
記載されていない用途・条件がございましたら当社まで問合せください。
推奨業界/搬送物サイズ (●：推奨 ○：使用可能 △：搬送条件により異なります)
| 搬送サイズ (重量) |
業界 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 製缶 | 飲料 | タイヤ | 機械部品関連 | 物流 | 薬品 | 製パン・食品 | 二次電池 | 半導体・ 太陽光パネル関連 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○* | ○ |
| 小 | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
用途
- ■段ボールシートの切り出し搬送
- ■スーツケースの搬送

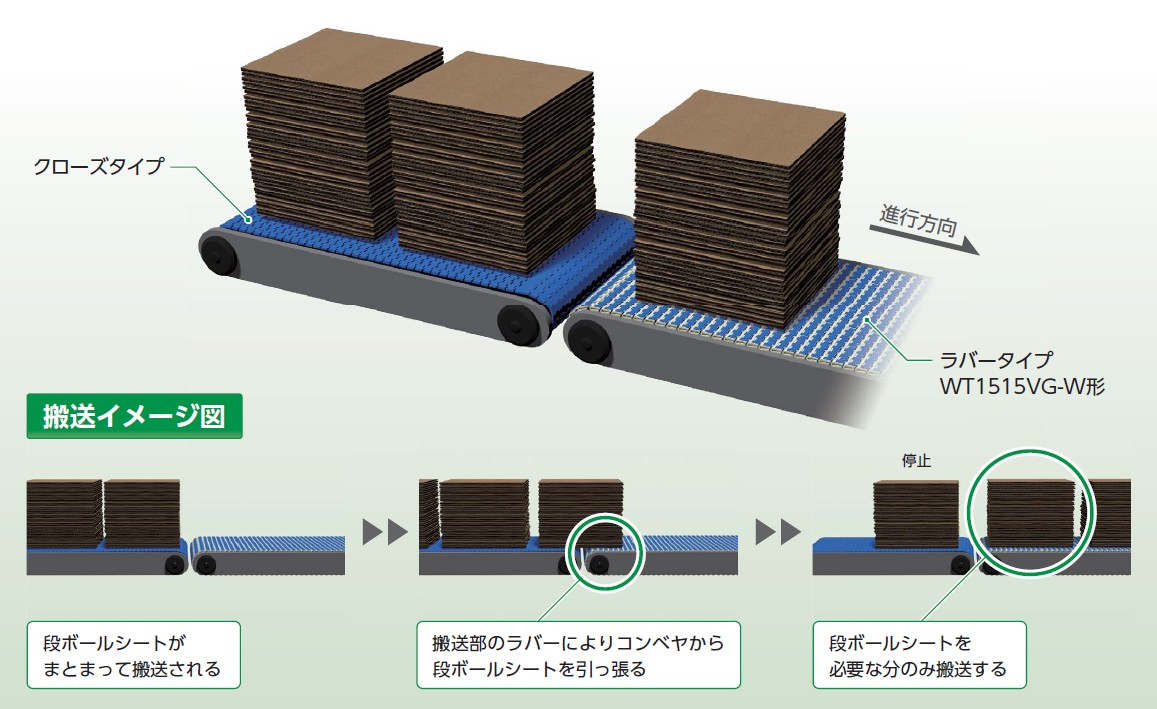

段ボール業界
段ボールシートの切り出し

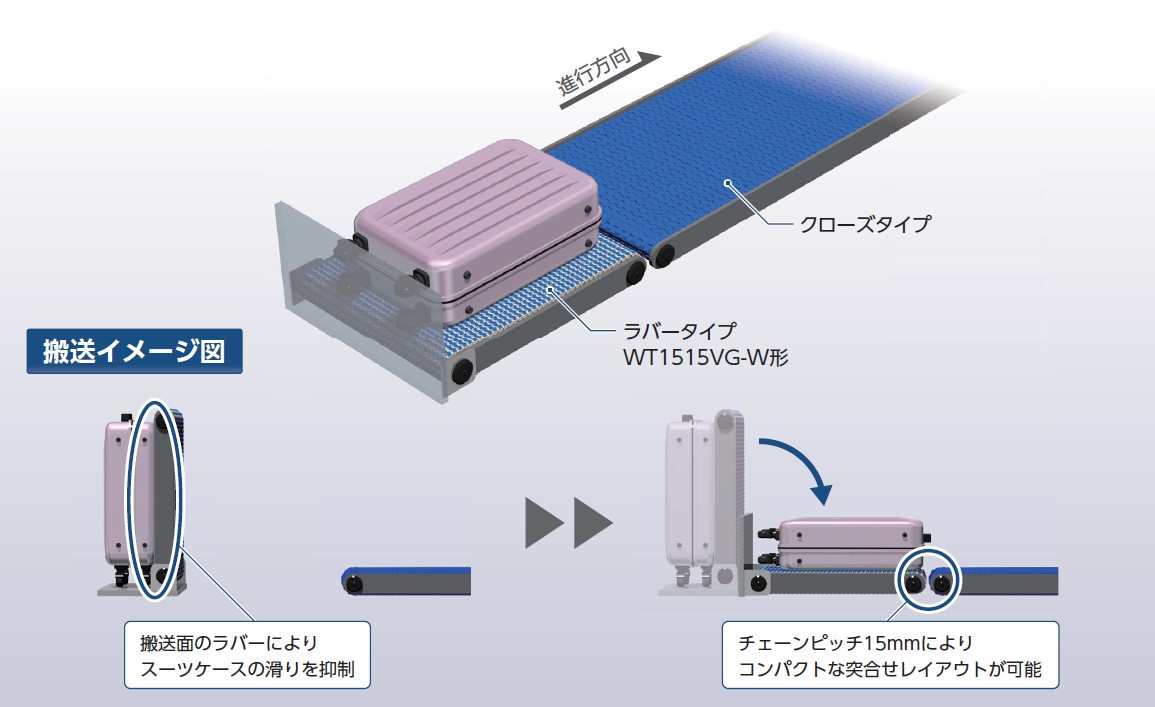

物流業界
スーツケースの搬送
