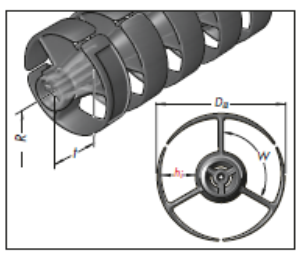

ケーブルベヤ^® プラシリーズ 3次元 TKRB形 主要諸元

ロボットの動きに伴いTKRB形（ロボトラックス）本体が装置と接触する可能性があります。

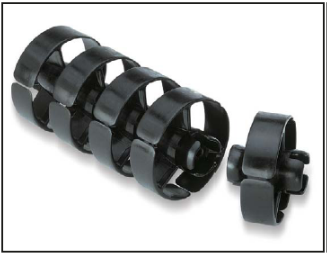

プロテクタを用いれば、強い衝撃からTKRB形（ロボトラックス）本体を保護したり、屈曲半径を規制することが可能です。

ご注文はセット単位です（１セット=5個）。

熱シールド：
アルミニウム被覆の繊維織物シールドはTKRB形（ロボトラックス）やケーブル類をスパッターから保護します。スパッターなどが飛散する使用環境に適します。（左図の上側）

保護スリーブ：
層状ポリエステル保護スリーブは降り掛かる切粉や切削油、粉塵、吹き付け塗料などから保護します。（左図の下側）

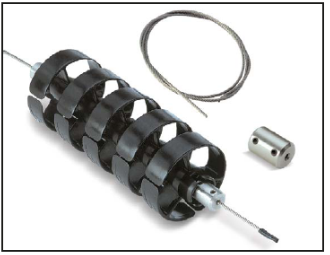

チャッキングパーツを用いれば素早く・容易にスチールワイヤーの張力を調整できます。再調整も容易です。

結束バンドを用いてケーブルやホースを固定できます。

ケーブルに与えるストレスを小さくし、確実に固定できます。

ケーブルを2段、3段で固定することも可能です。また、複数のLineFixケーブルクランプを並べて取付けることも可能です。

※ケーブルクランプなどのアクセサリ詳細はこちら

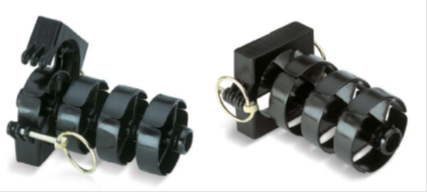

高速で広範囲にわたる動作を繰り返すロボットの動きに対し、長尺を要するTKRB形（ロボトラックス）本体とロボットとの接触を防止します。

ケーブルベヤ本体と装置との接触を防止させ、システム故障を防止します。

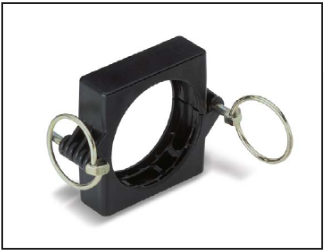

・TKRB形はガイドホルダ内を移動します。取付けは簡単です。

・ケーブル類の挿入作業時等には素早く、容易に開閉できます。

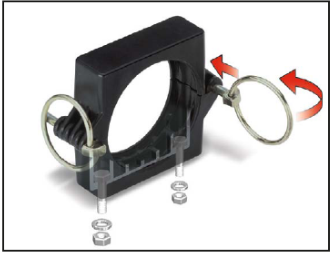

工具不要で開閉が容易なため、TKRB形を装置へ簡単に固定することができます。

TKRB形中間部の垂れを支持し、軌道の安定性を確保します。

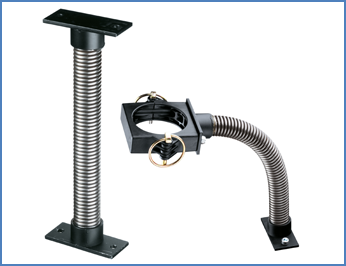

旋回プレートやスプリング固定台と組み合わせて使用することで、より複雑な装置の軌道にも柔軟に対応します。

単位 mm

h1	120	b2	112
I1	32	b3	70
b1	150	b4	35

[クリックで拡大]

ブラケットと装置との固定には、ボルト呼び径M8の六角穴付ボルトをご使用ください。

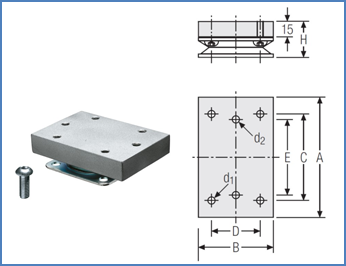

ベアリングを内蔵しており、スムーズに旋回します。

ブラケットの旋回可動を実現し、より複雑な装置の軌道にも柔軟に対応します。

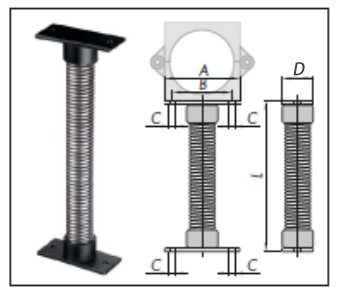

ばね構造を利用してブラケットの3次元的な動きを実現します。

動作が終わると元の状態に戻ります。装置とTKRB形の間のスペース確保も可能です。

注)TKRB40H31のスプリング固定台はブラケット取付用のみとなります。

単位 mm

形番	A	B	C	D
TKRB40H31-FHL□□□ (ブラケット取付用)	112	70	8.5	34

[クリックで拡大]
