ケーブルベヤ®アクセサリ ケーブル・ホースクランプ主要諸元

カタログ・取扱説明書

ケーブルベヤにてケーブルやホースを支持案内する場合、ケーブル・ホース両端を固定（クランプ）しないと、移動時にケーブルベヤとケーブル・ホースの動きにズレが生じてケーブル・ホースが摺動摩耗などにより損傷するおそれがあります。
つばきケーブル・ホースクランプは、ケーブル・ホースを簡単に、確実にクランプができ、ケーブル・ホースの損傷を防止します。
ケーブル・ホースの外径や配線・配置に応じて最適なケーブル・ホースクランプをお選びください。

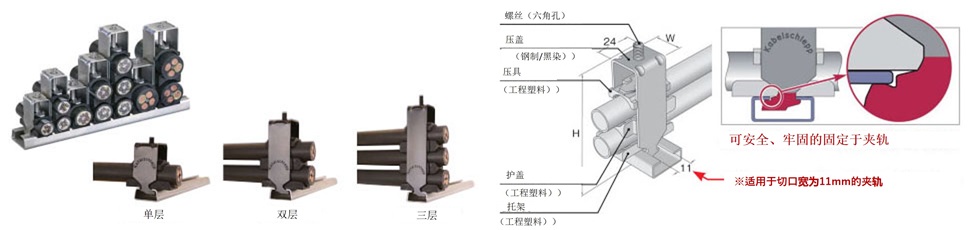

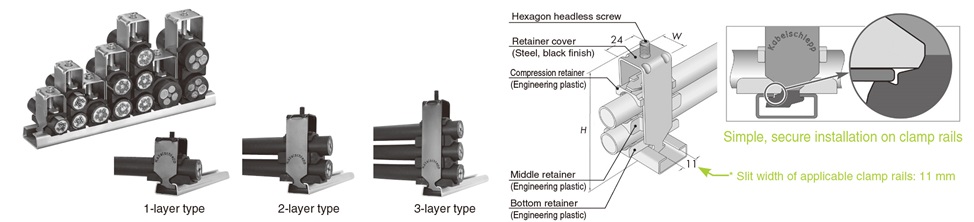

LineFixケーブルクランプ


[クリックで拡大]

詳細情報

タイプ 形番 適合ケーブル外径Φ　mm W
mm		 H 最大
mm		 標準価格 納期 DXF図形・3DCADデータ
最小 最大
1段 CL-LF12-16121655¥919在庫品 DXF・3DCAD
CL-LF14-112141852¥961在庫品 DXF・3DCAD
CL-LF16-114162054¥1,010在庫品 DXF・3DCAD
CL-LF18-116182256¥1,060在庫品 DXF・3DCAD
CL-LF20-118202459¥1,090在庫品 DXF・3DCAD
CL-LF22-120222661¥1,130在庫品 DXF・3DCAD
CL-LF26-122263070¥1,210在庫品 DXF・3DCAD
CL-LF30-126303474¥1,390在庫品 DXF・3DCAD
CL-LF34-130343878¥1,490在庫品 DXF・3DCAD
CL-LF38-134384282¥1,560在庫品 DXF・3DCAD
CL-LF42-138424691¥1,600在庫品 DXF・3DCAD
2段 CL-LF12-26121673¥1,210在庫品 DXF・3DCAD
CL-LF14-212141874¥1,240在庫品 DXF・3DCAD
CL-LF16-214162082¥1,280在庫品 DXF・3DCAD
CL-LF18-216182286¥1,350在庫品 DXF・3DCAD
CL-LF20-218202491¥1,410在庫品 DXF・3DCAD
CL-LF22-220222695¥1,500在庫品 DXF・3DCAD
CL-LF26-2222630108¥1,710在庫品 DXF・3DCAD
CL-LF30-2263034121¥1,760在庫品 DXF・3DCAD
CL-LF34-2303438129¥1,820在庫品 DXF・3DCAD
3段 CL-LF12-36121698¥1,350在庫品 DXF・3DCAD
CL-LF14-312141898¥1,500在庫品 DXF・3DCAD
CL-LF16-3141620105¥1,710在庫品 DXF・3DCAD
CL-LF18-3161822111¥1,780在庫品 DXF・3DCAD
CL-LF20-3182024118¥1,810在庫品 DXF・3DCAD
CL-LF22-3202226130¥1,840在庫品 DXF・3DCAD

注記
　1.材質：スチール製
　2.ステンレス製での対応も可能です。当社までお問合せください。

クシ歯形ケーブルクランプ

Aタイプ


[クリックで拡大]

詳細情報

形番 b1
mm		 b4
mm		 クシ歯数 標準価格 納期 DXF図形・3DCADデータ
CL-COMB-A-5449213¥319在庫品 DXF・3DCAD
CL-COMB-A-7974465¥352在庫品 DXF・3DCAD
CL-COMB-A-10499717¥376在庫品 DXF・3DCAD
CL-COMB-A-129124969¥554在庫品 DXF・3DCAD
CL-COMB-A-15414912111¥583在庫品 DXF・3DCAD
CL-COMB-A-17917914613¥613在庫品 DXF・3DCAD

材質：エンプラ製

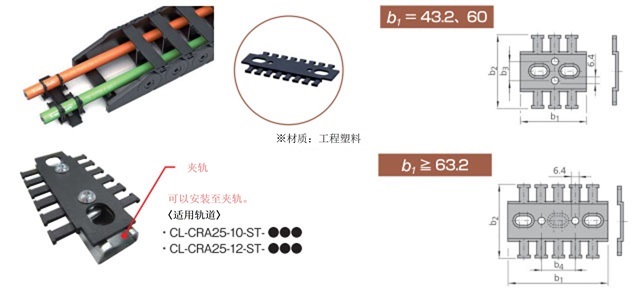

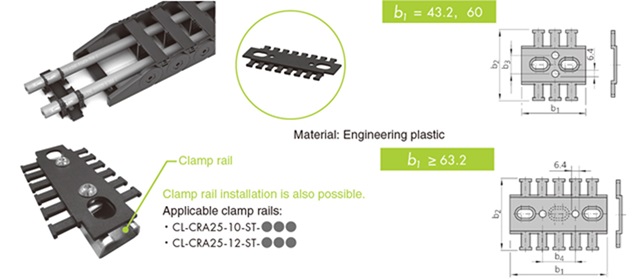

Bタイプ


[クリックで拡大]

詳細情報

形番 b1
mm		 b2
mm		 b3
mm		 b4
mm		 t
mm		 クシ歯数 標準価格 納期 DXF図形・3DCADデータ
CL-COMB-B-5043.25314-73¥175在庫品 DXF・3DCAD
CL-COMB-B-65605314-74¥263在庫品 DXF・3DCAD
CL-COMB-B-7063.253-1574¥175在庫品 DXF・3DCAD
CL-COMB-B-9083.253-3576¥175在庫品 DXF・3DCAD
CL-COMB-B-959570-2076¥175在庫品 DXF・3DCAD
CL-COMB-B-115108.253-6078¥175在庫品 DXF・3DCAD
CL-COMB-B-12012070-4078¥263在庫品 DXF・3DCAD
CL-COMB-B-14013553-75710¥263在庫品 DXF・3DCAD
CL-COMB-B-14214253-875.510¥363在庫品 DXF・3DCAD
CL-COMB-B-14514570-65710¥363在庫品 DXF・3DCAD
CL-COMB-B-16516053-100712¥363在庫品 DXF・3DCAD
CL-COMB-B-17017070-90712¥363在庫品 DXF・3DCAD
CL-COMB-B-19519570-115714¥363在庫品 DXF・3DCAD
CL-COMB-B-22022070-140716¥363在庫品 DXF・3DCAD
CL-COMB-B-24524570-165718¥363在庫品 DXF・3DCAD
CL-COMB-B-27027070-190720¥509在庫品 DXF・3DCAD

材質：エンプラ製

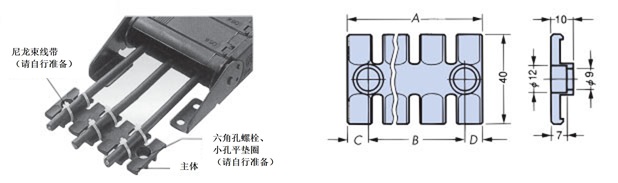

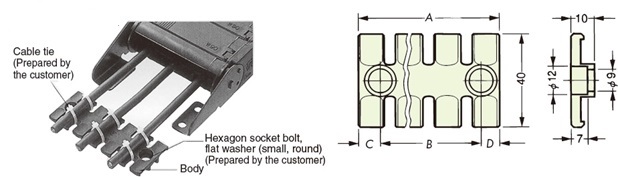

ZLタイプ

1段タイプ


[クリックで拡大]

詳細情報

形番 A
mm		 B
mm		 C
mm		 DB
mm		 クシ歯数 標準価格 納期 図形データ
ZL3938.519.59103 ¥454在庫品 DXF
ZL6059.543.5974 ¥487在庫品 DXF
ZL8786.56899.56 ¥517在庫品 DXF
ZL103102.58499.57 ¥552在庫品 DXF
ZL121121102.599.58 ¥585在庫品 DXF
ZL140139.512199.59 ¥615在庫品 DXF

材質：エンプラ製

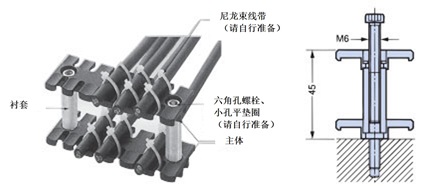

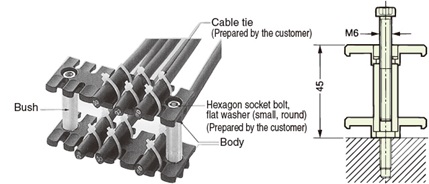

2段タイプ


[クリックで拡大]

詳細情報

形番 A
mm		 B
mm		 C
mm		 DB
mm		 クシ歯数 標準価格 納期 図形データ
ZL39-238.519.59106 お問合せくださいお問合せください DXF
ZL60-259.543.5978 お問合せくださいお問合せください DXF
ZL87-286.56899.512 お問合せくださいお問合せください DXF
ZL103-2102.58499.514 お問合せくださいお問合せください DXF
ZL121-2121102.599.516 お問合せくださいお問合せください DXF
ZL140-2139.512199.518 お問合せくださいお問合せください DXF

ブシュ材質：スチール（亜鉛メッキ）

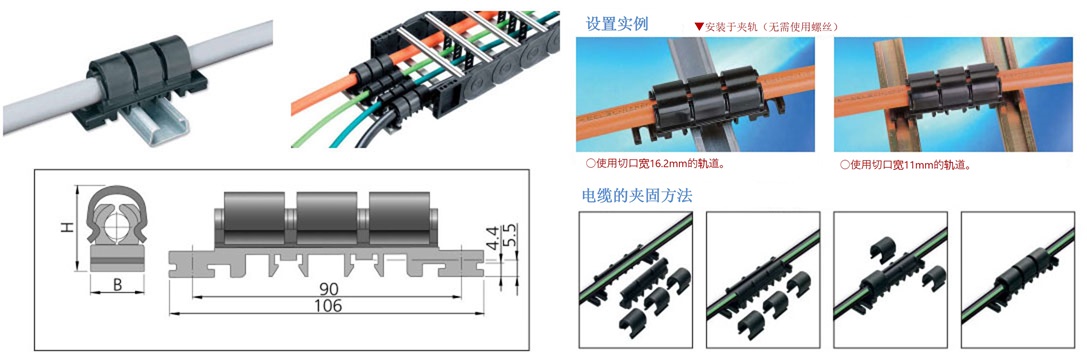

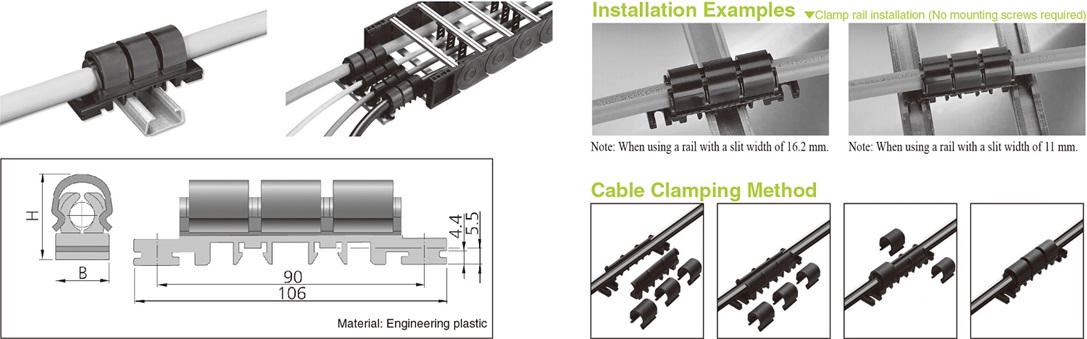

SZL形ケーブルクランプ


[クリックで拡大]

詳細情報

特長
　・工具不要で取付けが簡単
　・ネジや結束バンドを使わずに固定
　・ケーブルとの接触面が広く、ケーブルに与えるストレスを小さくして確実に固定

形番 適合ケーブル外径Φ
mm		 B
mm		 H
mm		 標準価格 納期 DXF図形・3DCADデータ
最小 最大 最小 最大
CL-SZL-858161628 ¥376在庫品 DXF・3DCAD
CL-SZL-10810.5202030 ¥613在庫品 DXF・3DCAD
CL-SZL-1410.514.5232635 ¥626在庫品 DXF・3DCAD
CL-SZL-1814.518253240 ¥626在庫品 DXF・3DCAD
CL-SZL-221822303644 ¥804在庫品 DXF・3DCAD
CL-SZL-272227343950 ¥828在庫品 DXF・3DCAD
CL-SZL-322732394456 ¥961在庫品 DXF・3DCAD

材質：エンプラ製

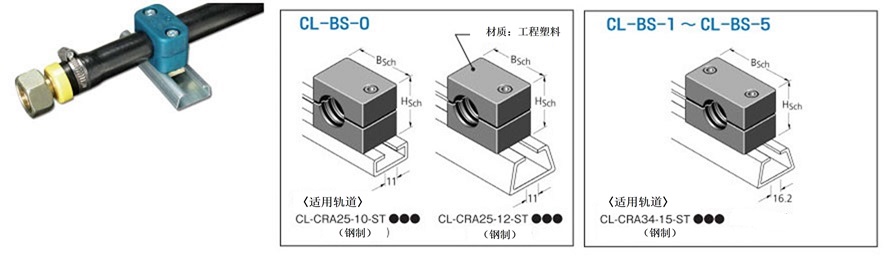

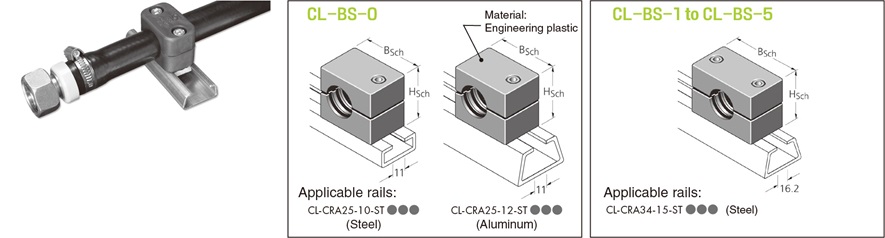

ホースクランプ


[クリックで拡大]

詳細情報

タイプ 形番 適合ケーブル外径Φ
mm		 Hsch
mm		 Bsch
mm		 ボルト本数 標準価格 納期
最小 最大
CL-BS-0CL-BS-0-066727281¥1,020在庫品
CL-BS-0-0778¥1,020在庫品
CL-BS-0-0889¥1,020在庫品
CL-BS-0-09910¥1,020在庫品
CL-BS-0-101012¥1,020在庫品
CL-BS-1CL-BS-1-066727372¥1,600在庫品
CL-BS-1-0778¥1,600在庫品
CL-BS-1-0889¥1,600在庫品
CL-BS-1-09910¥1,600在庫品
CL-BS-1-101011¥1,600在庫品
CL-BS-1-121214¥1,600在庫品
CL-BS-2CL-BS-2-14141633422¥1,690在庫品
CL-BS-2-161618¥1,690在庫品
CL-BS-2-181820¥1,690在庫品
CL-BS-3CL-BS-3-20202236502¥1,780在庫品
CL-BS-3-222223¥1,780在庫品
CL-BS-3-232325¥1,780在庫品
CL-BS-3-252527¥1,780在庫品
CL-BS-3-27273042592¥1,780在庫品
CL-BS-3-303034¥1,780在庫品
CL-BS-4CL-BS-4-32323442592¥2,540在庫品
CL-BS-4-34343658712¥2,540在庫品
CL-BS-4-353537¥2,540在庫品
CL-BS-4-383840¥2,540在庫品
CL-BS-4-404042¥2,540在庫品
CL-BS-4-424244¥2,540在庫品
CL-BS-5CL-BS-5-45454866862¥3,430在庫品
CL-BS-5-484851¥3,430在庫品
CL-BS-5-515154¥3,430在庫品

専用ボルト、ナットは付属しています。（クランプレールは別途ご注文いただく必要があります）

クランプレール

寸法図 形番 長さ　mm スリット幅　mm 材質 標準価格 納期 DXF図形・3DCADデータ

[クリックで拡大]
CL-CRA25-10-ST-50050011 スチール ¥1,810在庫品 DXF・3DCAD
CL-CRA25-10-ST-10001000¥3,070在庫品 DXF・3DCAD

[クリックで拡大]
CL-CRA25-12-ST-500500¥2,060在庫品 DXF・3DCAD
CL-CRA25-12-ST-10001000¥3,520在庫品 DXF・3DCAD

[クリックで拡大]
CL-CRA34-15-ST-50050016.2 ¥2,060在庫品 DXF・3DCAD
CL-CRA34-15-ST-10001000¥3,520在庫品 DXF・3DCAD

任意の長さでも対応します。(受注生産品)
