多軸ロボットケーブルの絡まりや
断線にお悩みではありませんか？

ROBOTRAX^®は
確実なケーブル保護、
メンテナンス軽減を実現します！

ケーブル・ホースがむき出しで断線リスクがある

リンクに備わった屈曲を規制する構造によりケーブルを過度な負荷から保護！

ケーブル・ホースの挿入・入替えに時間が掛かる

オープン構造のため挿入、取り出しが容易。さらにケーブルの状態が目視で確認可能！

ケーブルが多軸ロボットの高速かつ複雑な動きに振り回されることで、ケーブル・ホースが断線する

ワイヤ内蔵により高い引張強度を実現。急加速・急減速駆動にもしっかりと追従！

過酷な環境でロボットが使用されており、ケーブル・ホースに負担が掛かる

豊富なアクセサリのラインアップがありさまざまな使用環境、配線に対応可能！

多軸ロボットの複雑な動きに合わせたレイアウト検討、難しくありませんか?

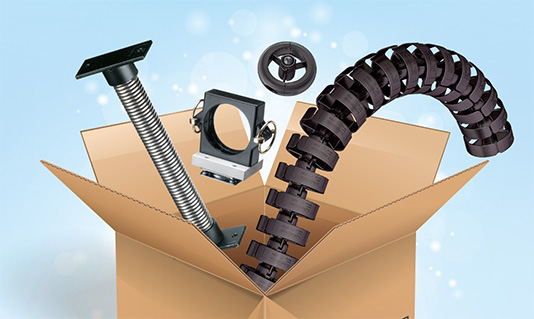

多軸ロボットへのレイアウト検討に便利な、サンプル貸出を行っています。
サンプル詳細については、お取引のある商社様にお問合せください。

※本サンプル品は貸出用であり新品とは異なりますのでご容赦ください。

TKRB14H10～TKRB40H31

TKRB50H48

※クリックで詳細情報を表示します。

シリーズ	サイズ	適合ケーブル・ホースの外径 mm	屈曲半径 mm	許容ねじり角度（1m当り）°	Da mm	hi mm	t mm
TKRB形	TKRB14H10	2～7	40[53]	±670	31	10	14.5
	TKRB21H10	2～8	70[75]	±450	40	10	21.5
	TKRB32H14	2～11	90[105]	±300	56	14	32
	TKRB40H22	3～18	125[140]	±215	75	22	40
	TKRB40H24	3～20	130[170]	±215	85	24	40
	TKRB40H31	3～27	130[175]	±215	100	31	40
	TKRB50H48	～42	125[225]	±200	140	48	50
