サトウキビ収穫機

当社のケーンハーベスタチェーンは、ISO認証取得の製造拠点において、椿本独自の厳格な設計・品質基準に基づき製造されています。

すべての構成部品にショットピーニング処理を施すとともに、チェーン全体には静的プリロードを与えることで、摩耗耐性を高めています。
これにより、土砂や繊維くずが多く、負荷変動の大きいサトウキビ圃場の過酷な作業環境においても、優れた耐摩耗性と長寿命を発揮します。

単位 (上段): mm
単位 (下段): インチ

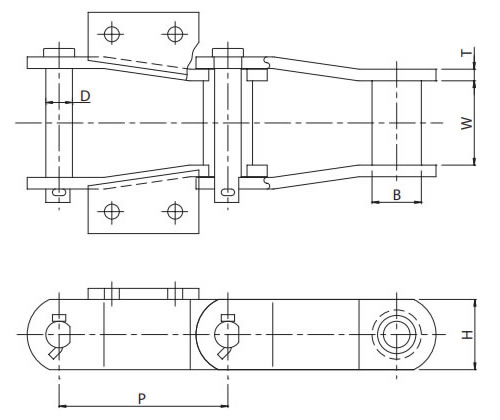

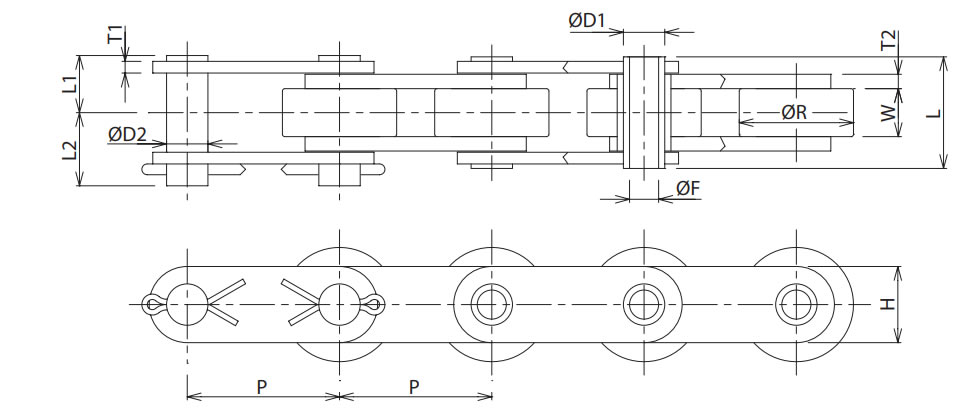

Chain No. P R W T1 T2 H D1 D2 F L L1 L2
RF264HP 50.8
2.00		 38.1
1.50		 16
0.63		 3.9
0.15		 4.8
0.19		 25.4
1.00		 13.8
0.54		 13.8
0.54		 9.7
0.38		 37.2
1.46		 19.05
0.75		 24.4
0.96

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

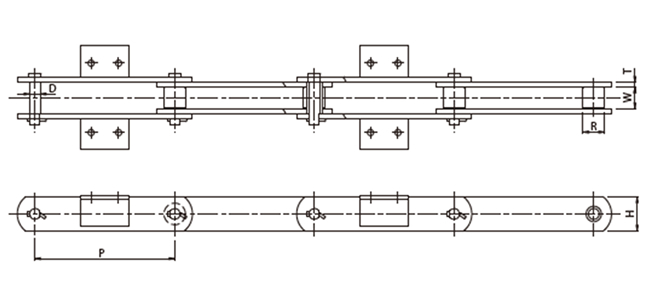

マッドコンベヤチェーン

当社は湿潤な環境下での使用を前提に設計されたマッドコンベヤチェーンを幅広く取り揃えています。
耐食性および耐摩耗性を高めるため、ステンレス製ピンおよびブシュを採用したモデルなど、過酷な条件に対応する仕様を用意しています。
また、用途や設備条件に応じて、追加サイズや他シリーズについても個別対応が可能です。

単位 (上段): mm
単位 (下段): インチ
Chain No. P B W T H D
BOP152.4 152.4
6.00		 31.75
1.25		 61.9
2.44		 9.7
0.38		 38.1
1.50		 19.5
0.77

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

サトウキビ運搬機

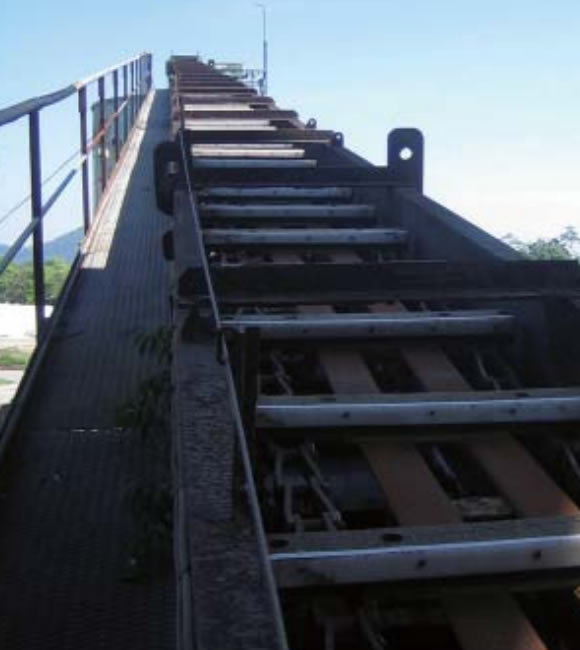

ケーンキャリアチェーン

ケーンキャリアチェーンは、製糖工場内でも特に過酷な条件で使用されます。
椿本チエインは、優れた耐久性と耐摩耗性を備えたケーンキャリアチェーンを幅広く取り揃えています。
用途条件に応じて、最適な材料選定と熱処理を行い、現場の要求に確実に応える仕様を提供します。

単位 (上段): mm
単位 (下段): インチ

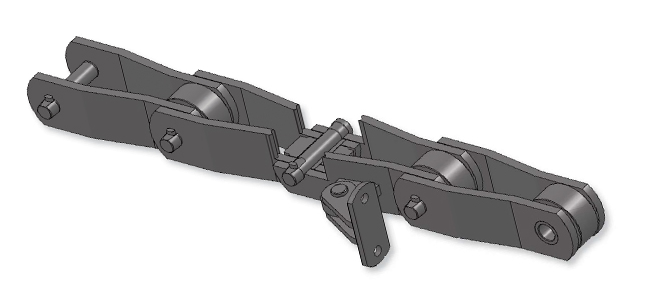

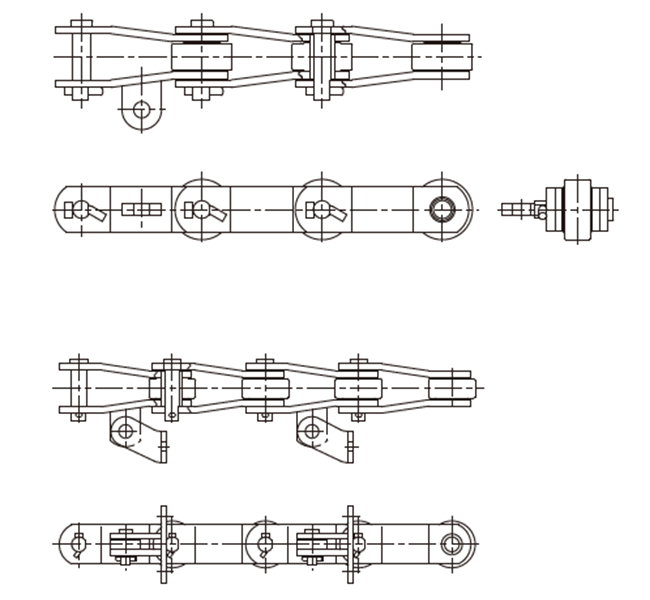

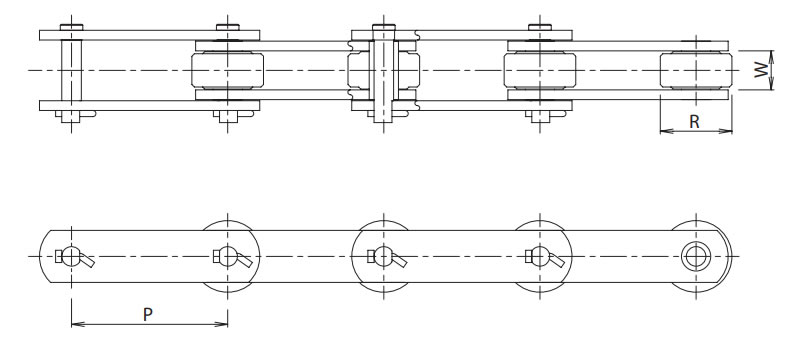

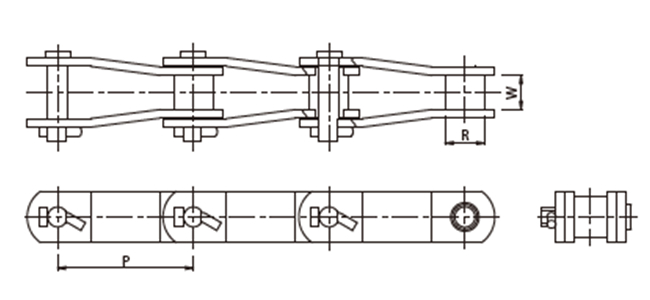

Chain No. P R W
RF205 78.11
3.075		 31.8
1.25		 37.1
1.46
RF2188 101.6
4.00		 44.45
1.75		 31.6
1.24
RF0904 101.6
4.00		 50.8
4.00		 29.4
1.16
RF1113 102.6
4.039		 50.8
4.00		 31.6
1.24
RF2124 152.4
6.00		 69.9
2.75		 37.1
1.46
RF0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RF2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF2198A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF09063 152.4
6.00		 76.2
3.00		 36.5
1.44
RF2315 228.6
9.00		 76.2
3.00		 43
1.69
RF2129 228.6
9.00		 82.5
3.25		 37.1
1.46
アタッチメント

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

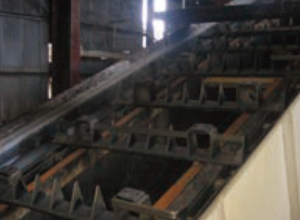

バガスキャリア

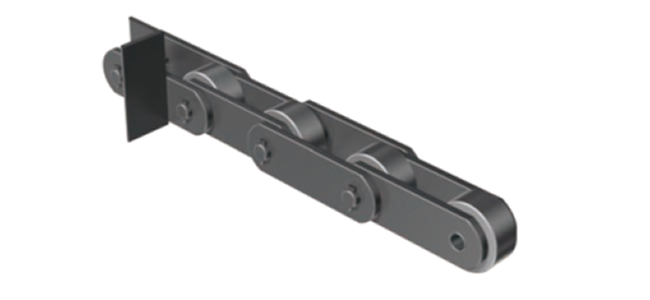

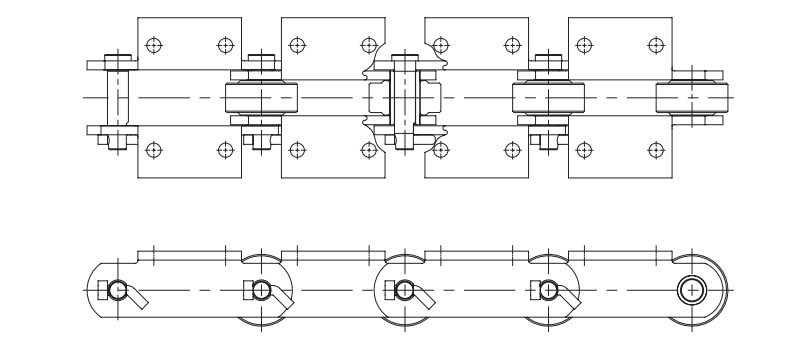

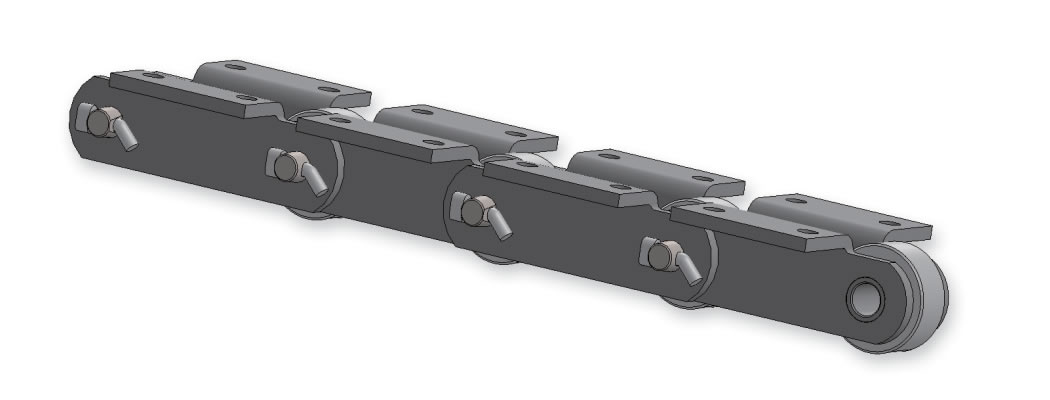

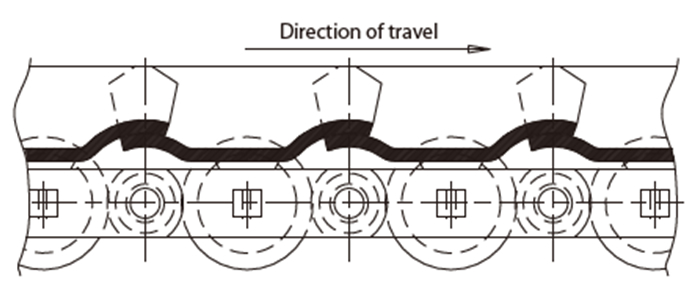

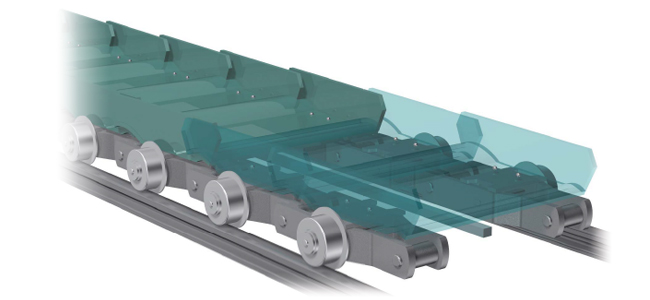

サイドローラ付きバガスキャリアチェーン

独自の外側ローラ構造により、保守作業を効率化します。軸受面には薄い潤滑膜を安定的に維持する設計とし、システム全体の長寿命化に貢献します。

また、ローラの配置を工夫することで、システム全体を分解することなく破損したローラのみを交換可能です。
これにより、不要で高コストなダウンタイムを削減できます。

単位 (上段): mm
単位 (下段): インチ

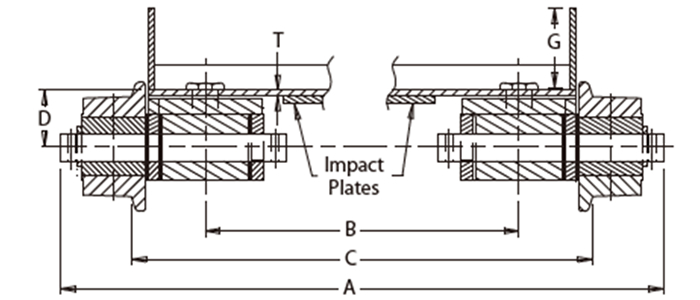

Style Chain No. Pitch Width Centerline Chain to Top of Pan Bead Base Dimension Pan Thick. Max. Work Load kg (Lbs.) Weights/Lbs.
Overall Center to Center Sprocket Track Gauge Conveyor Wt. Per Meter (Ft.) 457.20mm (18") Pan Approx. Wt. Each 25.40mm (1") Added to Height Wt. Added Each 152.40mm (6") of Width
A B C D G T
Style A OBR Aprons 961R 228.6
9.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 73.15
2.88		 101.6
4.00		 6.35
0.25		 8,164.75
18,000		 52.3
115.2		 1.3
2.9		 3.8
8.3
2397R 304.8
12.00		 692.15
27.25		 385.83
15.19		 553.97
21.81		 95.25
3.75		 101.6
4.00		 6.35
0.25		 8,346.19
18,400		 42.0
92.5		 1.2
2.6		 3.4
7.5
1706R 304.8
12.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 95.25
3.75		 101.6
4.00		 6.35
0.25		 12,700.72
28,000		 49.3
108.7		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 107.95
4.25		 101.6
4.00		 6.35
0.25		 15,875.90
35,000		 71.3
157.1		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 111.25
4.38		 101.6
4.00		 9.652
0.38		 15,875.90
35,000		 78.2
172.4		 1.8
4.0		 5.1
11.3

製品に関するお問い合わせはこちらから
※U.S. TSUBAKI POWER TRANSMISSION, LLCのページが開きます

お問い合わせフォームへ

中間・バガスキャリアチェーン

中間・バガスキャリアチェーンには、耐食性と耐摩耗性の両立が不可欠です。
つばきの中間キャリアチェーン/バガスキャリアチェーンは、これらの要求条件を確実に満たすとともに、優れた耐久性を発揮します。

単位 (上段): mm
単位 (下段): インチ

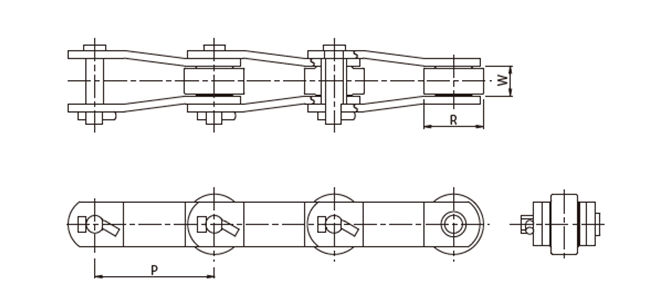

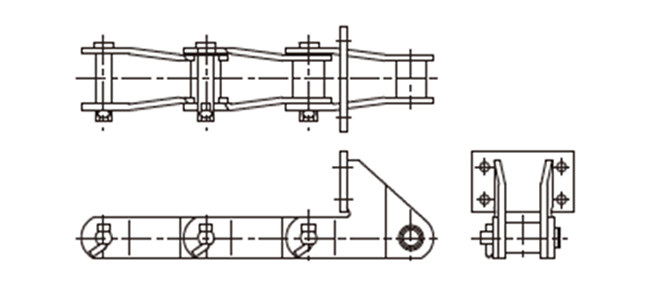

Chain No. P R W
RO1112 93.7
3.688		 44.45
1.75		 27.6
1.09
RO1124 101.6
4.00		 50.8
2.00		 32.3
1.27
RO1125 101.6
4.00		 50.8
2.00		 32.6
1.28
RO0904 101.6
4.00		 50.8
2.00		 29.4
1.16
RO1113 102.6
4.04		 50.8
2.00		 37.5
1.48
RO1130 152.4
6.00		 63.5
2.50		 37.6
1.48
RO2184 152.4
6.00		 76.2
3.00		 34.9
1.37
RO2184A 152.4
6.00		 76.2
3.00		 34.9
1.37
RO0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RO2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RO203.2 203.2
8.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 99
3.90		 47
1.85
RO228.6 228.6
9.00		 99
3.90		 48
1.89
アタッチメント
BO/BOP Type Chain
アタッチメント
単位 (上段): mm
単位 (下段): インチ
Chain No. P R W
B009060 152.4
6.00		 35
1.38		 37.1
1.46
B02184A 152.4
6.00		 42
1.65		 34.9
1.37
BOP160 160
6.30		 48
1.89		 56
2.20
単位 (上段): mm
単位 (下段): インチ
Chain No. P R W
BOP160A 160
6.30		 48
1.89		 56
2.20
BOP200 200
7.87		 48
1.89		 56
2.20
BOP200A 200
7.87		 48
1.89		 56
2.20

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

サトウキビエレベータ

エレベータチェーン

ANSI規格ブシュドチェーンは、エレベータおよびコンベヤ用途向けに、高い性能と耐久性を発揮するよう専用設計されています。
これらの高強度チェーンは、鋳鉄製コンビネーションチェーン用スプロケットと互換性があります。

大形コンベヤチェーン BT仕様

CT仕様に対して、約2倍の最大許容張力があります。
大形コンベヤチェーンCT仕様の最大許容張力を向上(約2倍)。
メートルピッチ系とインチピッチ系をラインアップしており、各種アタッチメントをご用意できます。

大形コンベヤチェーン BT仕様についてさらに詳しく

製品詳細ページへ

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

中間キャリア

中間キャリアチェーン

RFコンベヤタイプ

RFシリーズ 中間キャリアチェーンは、厳選した材料を使用して製造されています。
ピンおよびブシュには、バガスリクレーマ用途向けに開発された特殊ステンレス鋼を採用しており、耐食性と耐摩耗性を高めています。

また、組立時にピンおよびブシュ部へ二硫化モリブデン(MoS2)グリースを塗布しています。
本チェーンは通常、運転中に追加給油を行わないため、このMoS2グリースを焼き付け処理することで、補助的な潤滑機能を確保しています。
用途や設備条件に応じて、追加サイズや他シリーズについても個別対応が可能です。

単位 (上段): mm
単位 (下段): インチ

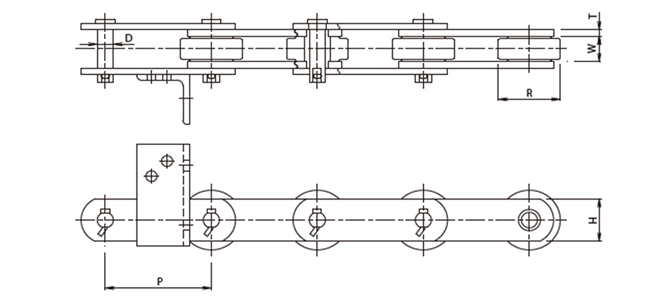

Chain No. P R W T H D
RFP457.2S 457.2
18.00		 70
2.76		 70
2.76		 16
0.63		 110
4.33		 35
1.38

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

バガスリクレーマ

バガスリクレーマチェーン

バガスリクレーマは製糖工程全体を支える設備であり、チェーン用途の中でも最も重要なアプリケーションの一つです。
椿本チエインは、市場調査および現場での実地試験を重ね、耐食性・強度・耐摩耗性を高いレベルで兼ね備えたステンレス鋼材を開発・採用しています。
この独自ステンレス鋼に加え、ピンには全断面焼入れおよび高周波焼入れを施し、摩耗寿命の最大化を図っています。

また、運転中に給油を行わない条件を前提とし、組立時にピンおよびブシュ部へ二硫化モリブデン(MoS2)グリースを塗布するとともに、一部箇所では焼き付け処理を行っています。
さらに、アタッチメントはロボット溶接によりチェーンへ取り付けており、深く、かつ高い強度を確保した溶接品質を実現しています。

単位 (上段): mm
単位 (下段): インチ
Chain No. P R W T H D
RFP152.4R-6LF2 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 23.2
0.91
RFP152.4R-6LF2-H 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 31.8
1.25

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

ディフューザーシステム

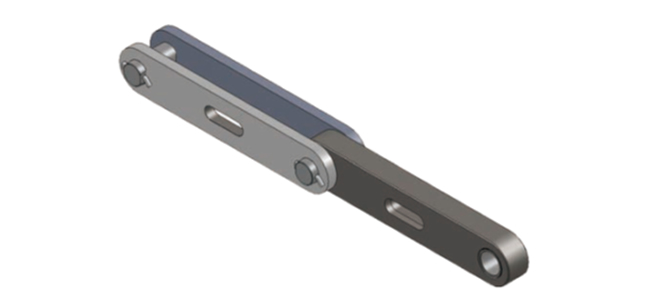

ディフューザーチェーン

バガスキャリアチェーンやエレベータチェーンと同様に、椿本のディフューザーチェーンには、耐摩耗性・耐食性・耐久性を兼ね備えた椿本独自開発のステンレス鋼材を採用しています。
本製品は、世界各地の製糖工場で使用されています。

タイプ1

タイプ2

単位 (上段): mm
単位 (下段): インチ

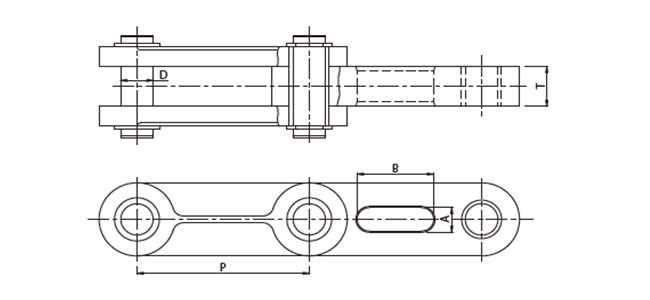

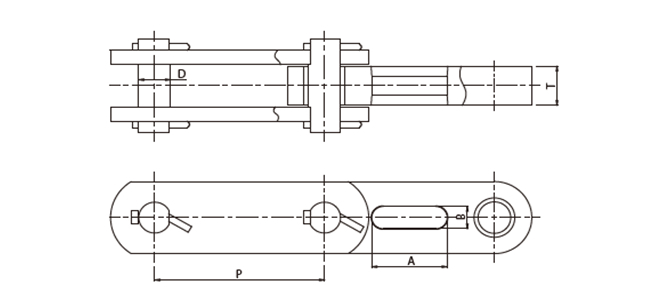

Chain No. タイプ P D T A B
NEF250 1,2 250
9.84		 47
1.85		 60
2.36		 111
4.37		 35
1.38
NEF500 2 500
19.685		 49
1.93		 60
2.36		 135
5.31		 35
1.38

製品に関するお問い合わせはこちらから

お問い合わせフォームへ

その他設備

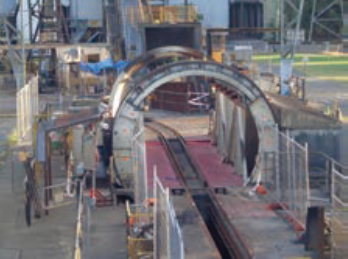

サトウキビ箱位置調整

パワーシリンダは、位置決め用途に対応するため、リミットスイッチ、ロータリエンコーダ、ポテンショメータなどの各種オプションを幅広く用意しています。
用途や設備条件に応じて、追加サイズや他シリーズについても個別対応が可能です。

パワーシリンダについてさらに詳しく

製品詳細ページへ
