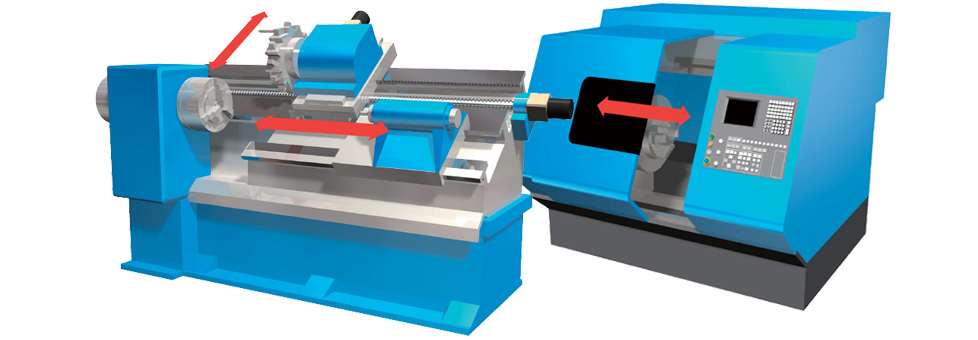

- CNC旋盤
-
工作機械
CNC旋盤CNC旋盤(Computer Numerical(Controlled Lathe)とは、コンピュータ数値制御(CNC)装置に加工プログラムを入力して、工作物を自動で加工する旋盤のことで、工作物を回転させ、工具を前後・左右に動かしながら押し当てることにより、切削して丸物形状部品をつくることができます。

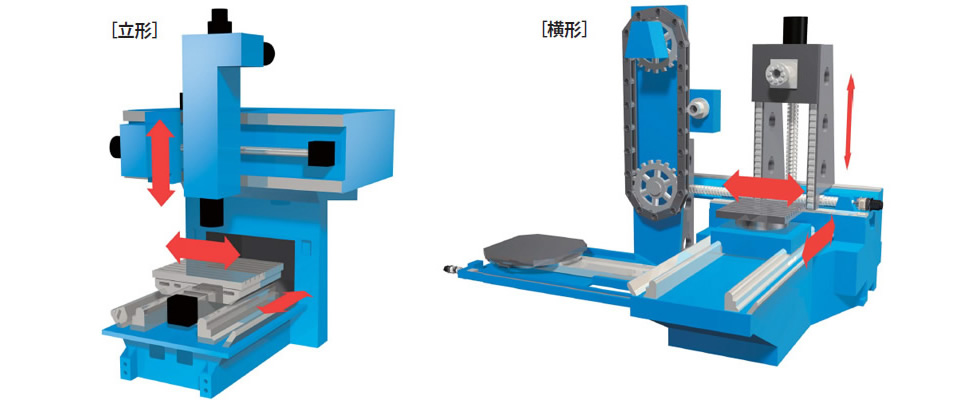

- マシニングセンタ
-
工作機械
マシニングセンタマシニングセンタとは、工作物の取付けを変えずにフライス・穴あけ・中ぐり・ねじ立てなど種々の作業ができる数値制御工作機械であり、多数の種類の異なる工具を自動的に作業位置に持ってくる装置を備えたものをいいます。

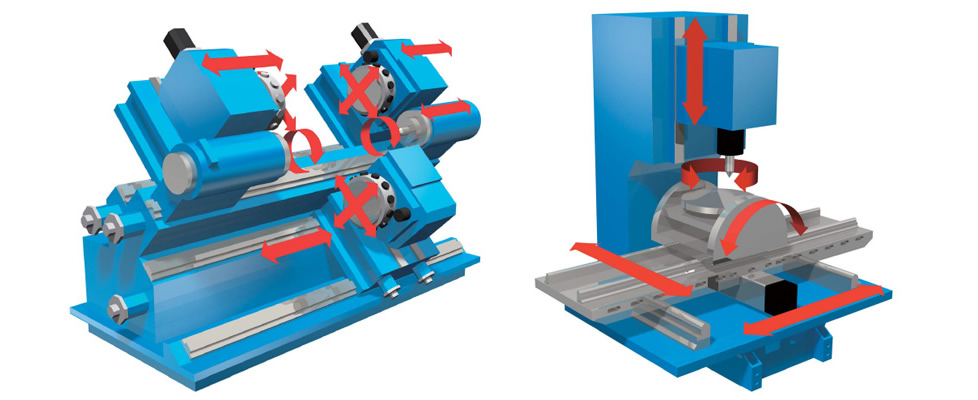

- 複合加工機
-
工作機械
複合加工機複合加工機とは、CNC旋盤の持つ機能とマシニングセンタが持つ機能の両方を兼ね備えている工作機械のことです。1台の複合加工機ですべての加工を終えることができます。CNC旋盤やマシニングセンタなどを複数台渡る必要がありません。5軸加工機などもこれに含まれます。
主軸駆動部 - カップリング/パワーロック/耐油ベルト - (CNC旋盤、マシニングセンタ、複合加工機)
工具を取付けて回転させ、工作物を加工する、マシニングセンタの心臓部
つばきの製品は、ベルト駆動方式、サーボモータ直結方式、ビルトインモータ方式、3つの駆動方式それぞれに対応できる豊富な品揃えを持っています。

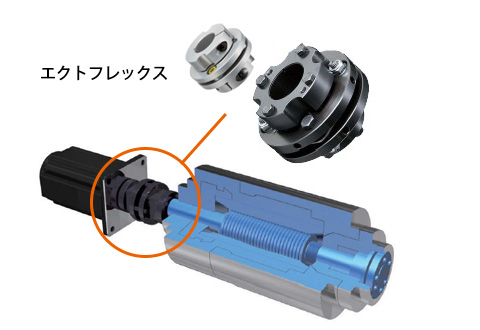

サーボモータ直結方式
主軸とサーボモータの連結には、つばきのカップリング(軸継手)がBEST CHOICEです。
カップリングについてさらに詳しく

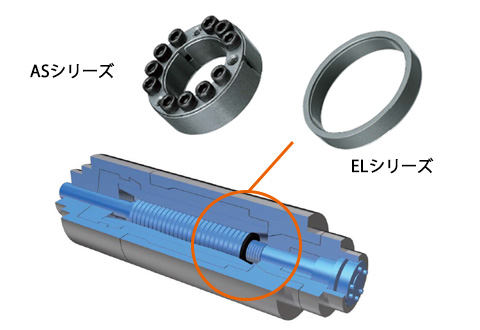

ビルトインモータ方式

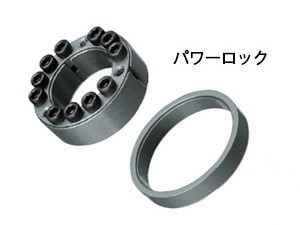

ビルトイン・スピンドルモータのロータ締結に活躍するパワーロック。
パワーロックについてさらに詳しく

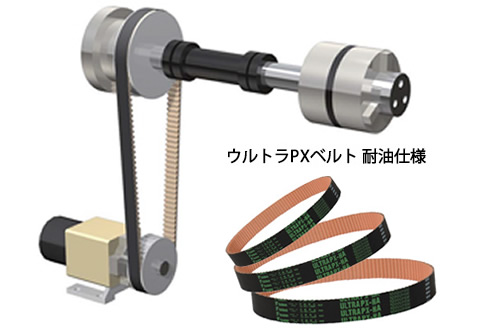

ベルト駆動方式

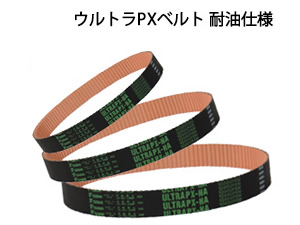

つばきのタイミングベルト ウルトラPXベルト耐油仕様は、高性能タイミングベルト「ウルトラPXベルトHC仕様」をベースに耐油性を付加したベルトで、HC仕様と同等の伝動能力を有します。
本体ゴムに耐油性のある材料を採用。油の掛かる雰囲気でも使用可能で、ベルトの物性低下がほとんどありません。
ウルトラPXベルト耐油仕様についてさらに詳しく
耐油仕様は受注生産品です(1本から発注可能)

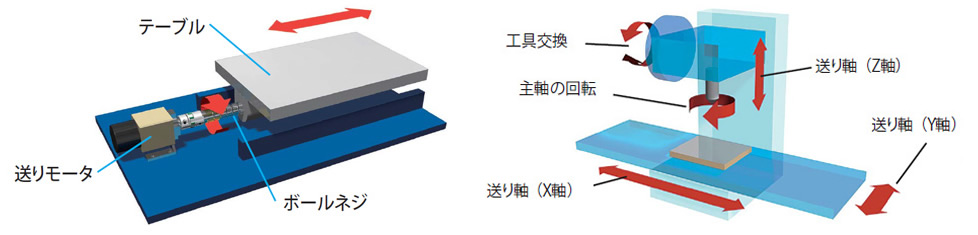

送り軸機構 (X軸、Y軸) - ケーブルベヤ/カップリング - (CNC旋盤、マシニングセンタ、複合加工機)
工作物に切削加工を施す刃物工具へ送り運動を与える送り軸
(X軸、Y軸)
ボールネジとサーボモータの連結には、ニーズにあわせて選択可能なカップリングや、装置移動に伴うケーブル・ホースを確実に支持・案内するケーブルベヤが使われています。

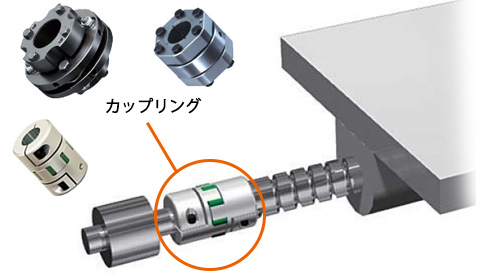

ボールネジとサーボモータの連結に最適なつばきのカップリング
ボールネジとサーボモータの連結に最適なつばきのカップリング
カップリングについてさらに詳しく

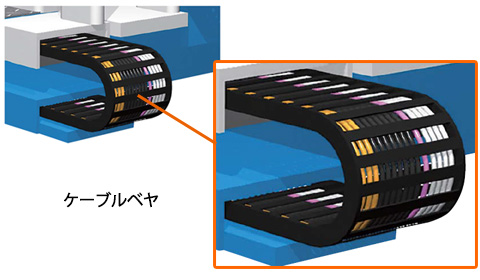

装置移動に伴うケーブル・ホース支持・案内装置 ケーブルベヤ
装置移動に伴うケーブル・ホース支持・案内装置 ケーブルベヤ
ケーブルベヤについてさらに詳しく

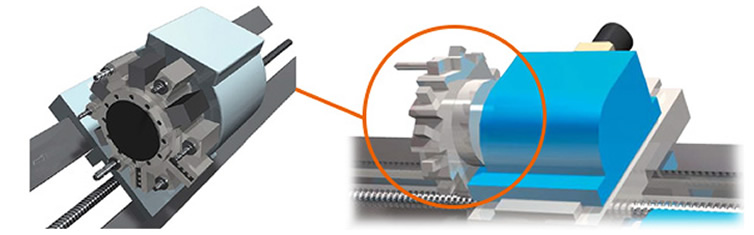

刃物台(タレット) - パワーロック/耐油ベルト - (CNC旋盤、複合加工機)

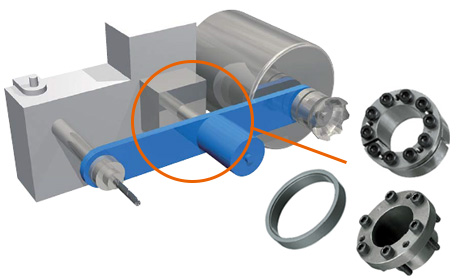

多角形のタレット面に、工作物を削る複数の工具を取付け、任意の位置に割り出すことができる刃物台。精密な割出精度が要求される用途に、つばきはタイミングベルトとパワーロックでお応えします。
パワーロックについてさらに詳しく
ウルトラPXベルト耐油仕様についてさらに詳しく

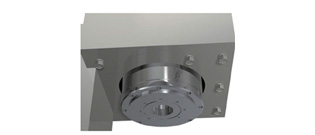

ATCシステム(Automatic Tool Changer) - パワーロック - (CNC旋盤、複合加工機)
ツールチェンジアームの締結に最適なパワーロック
つばきはATCシステムの中でも、チェーン方式において長年の経験と実績を持っています。
また、ツールチェンジアームの締結には、豊富なラインアップの中から最適なパワーロックを選択できます。
パワーロックについてさらに詳しく
切粉・クーラント処理システム - チップコンベヤ - (CNC旋盤、マシニングセンタ、複合加工機)
製造・販売：椿本メイフラン株式会社

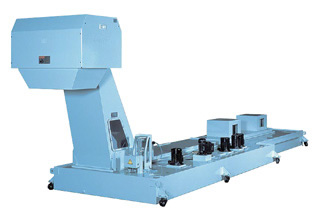

切り屑を搬送するチップコンベヤ。
つばきではヒンジタイプ、スクレーパタイプ、プッシュバータイプなど、幅広く品揃えしています。
駆動部には過負荷保護機器を一体化した減速機付きモータを採用。
また、クーラントセパレータ、スラッジ回収装置など、クーラント処理に必要な装置を取り揃えています。
チップコンベヤについてさらに詳しく
製品についてのご質問はこちらから

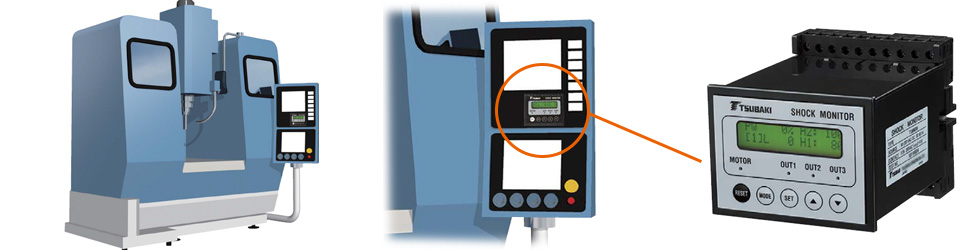

過負荷・摩耗検知 - 過負荷保護機器ショックモニタ - (CNC旋盤、マシニングセンタ、複合加工機)
つばきの電気式過負荷保護機器ショックモニタは、電力値の変化を素早く検知し、確実に過負荷を検出します。
過負荷保護機器を設けることで、工具の破損による不良品の発生・歩留まり悪化を防ぐことができます。
ショックモニタについてさらに詳しく
製品についてのご質問はこちらから
