清掃工場
破砕選別/リサイクル
つばきのソリューションは一般廃棄物処理でも活躍しています。
粗大ゴミなどの受入から灰搬送、スラグ化にいたるまで、清掃工場のあらゆる工程で、つばきの製品が採用されています。最適な仕様の製品で環境問題とリサイクルに貢献します。

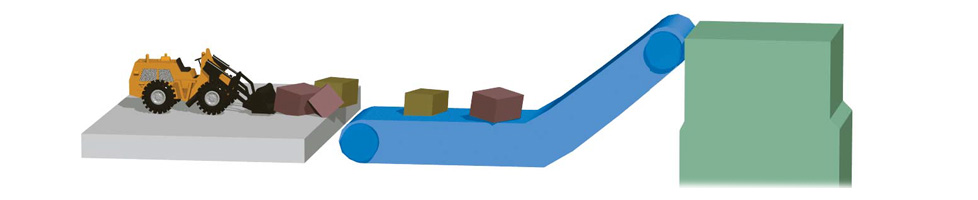

廃棄物供給・搬送コンベヤ/破砕機投入コンベヤ

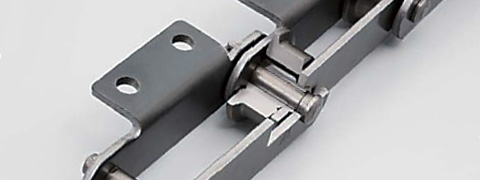

受入・供給コンベヤ用大形コンベヤチェーン
収集した廃棄物を搬送する最初のコンベヤ用に専用設計されたコンベヤチェーンです。
様々な種類の廃棄物による摩耗や、投入時の衝撃への対策をしています。
大形コンベヤチェーンについてさらに詳しく
コンベヤチェーンFB仕様
チェーンの伸び対策に最適なコンベヤチェーンです。

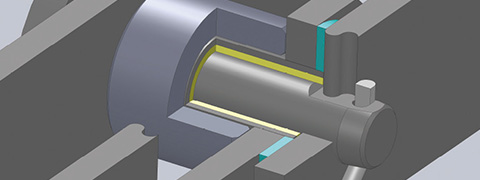

チェーンのピン～ブシュ間に圧着した固形潤滑剤と、リンク～リンク間のシール機構により、チェーンの摩耗伸び (ピッチ伸び) を抑制、従来品の2倍以上の摩耗寿命を実現しました。
コンベヤチェーンFB仕様についてさらに詳しく
ベアリングローラコンベヤチェーン
ローラ内部に円筒コロを入れた当社独自の構造。耐粉塵仕様・耐水仕様・無給油仕様もラインアップしています。従来のコンベヤチェーンでは困難だったシャクリ現象などの問題を解決します。
ベアリングローラの機能
- チェーン走行抵抗の低減 (汎用コンベヤチェーンの1/3)
- ローラ許容負荷の大幅UP
ベアリングローラの効果
- チェーン張力・所要動力の軽減
- 長機長・低速運転時のシャクリ防止
- ローラ回転不良の抑制とレール摩擦の低減
- 摩耗寿命の向上 (ブシュ～ローラ間)
ベアリングローラコンベヤチェーンについてさらに詳しく
製品に関するお問い合わせはこちらから
大形コンベヤスプロケット スマート取替シリーズ
装置のレイアウト上、スプロケットの取付け・取外しが難しい箇所において、シャフト部周辺の軸受部品を取り外すことなくスプロケットの交換ができますので、工数と費用の削減が可能です。
本製品についての詳細は、当社までお問い合わせください。
| タイプ | 分割タイプ | リング替歯タイプ | ブロック替歯タイプ |
|---|---|---|---|
|
|
|
|
| 特長 |
|
|
|
チェッカーズアイ
一目で寿命が判る摩耗限界マーク付スプロケットです。お客様での点検作業が簡単にできます。かつ、点検時間・工数の大幅削減が可能です。
清掃工場

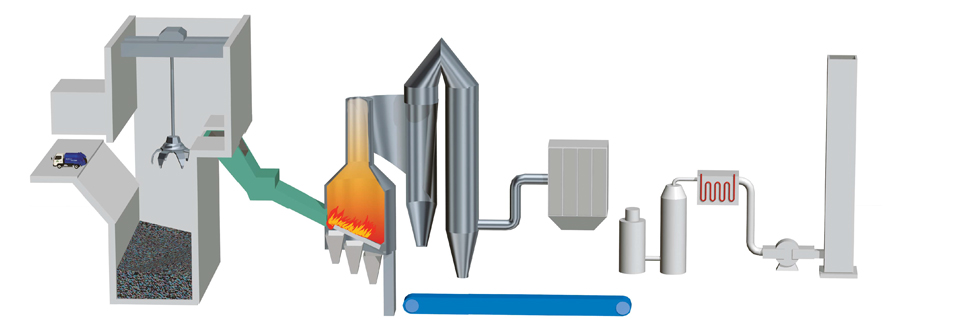

廃棄物焼却施設
焼却施設においても、つばきの製品は採用されています。
各種ホッパ・プラットホーム(ダンピングBOX)には、電動シリンダ パワーシリンダが、押込送風機ではカムクラッチボックス、落下灰搬送やスラグ搬送では、特殊用途向け大形コンベヤが活躍しています。

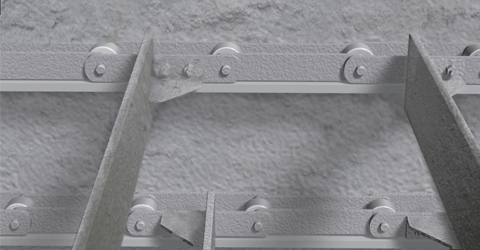

灰搬送コンベヤで活躍する大形コンベヤチェーン
灰搬送コンベヤ
飛灰搬送コンベヤ
主灰、飛灰を搬送するコンベヤ用に専用設計されたコンベヤチェーンです。
湿式・乾式灰によるチェーンの屈曲や、ローラ回転の不具合対策仕様、また、腐食対策・摩耗対策仕様をラインアップしています。お客様のご予算に応じた対策仕様で、トータルコストダウンに貢献します。
使用環境による不具合と対策仕様 - つばきのコンベヤチェーンで問題解決 -

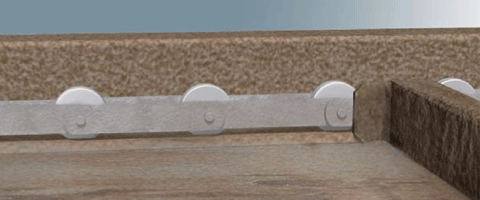

湿式灰搬送
耐環境コンベヤチェーン を推奨します。
ローラのガタが大きい!
ピン～ブシュ間
腐食対策仕様 RT
ローラが回転しない場合は、RT仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上
AM/AP仕様
- 腐食対策材質を使用
- 最適なクリアランス設定
チェーン伸びが早い!
ピン～ブシュ間
腐食対策仕様 MT
屈曲が悪い場合は、MT仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上
FP仕様
- 腐食対策材質を使用
- 最適なクリアランス設定

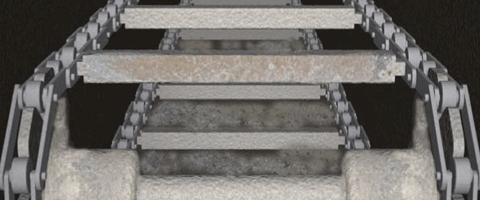

乾式灰搬送
強力コンベヤチェーン を推奨します。
ローラのガタが大きい!
ピン～ブシュ間
腐食対策仕様 ATA仕様
AT仕様に対しブシュ～ローラ間耐摩耗性能が2倍
ローラが回転しない場合は、AT・ATA仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上
AA/AG仕様
- 屈曲不良・ローラ回転不良対策
- 最適なクリアランス設定
チェーン伸びが早い!
ピン～ブシュ間
腐食対策仕様 CT・BT
屈曲が悪い場合は、CT・BT仕様に最適なクリアランス設定の仕様を提案します。
さらに寿命向上
FB/FG仕様
- FB仕様: BT仕様の2倍の摩耗寿命
- FG仕様: 屈曲不良・ローラ回転不良対策
大形コンベヤチェーンについてさらに詳しく
製品に関するお問い合わせはこちらから

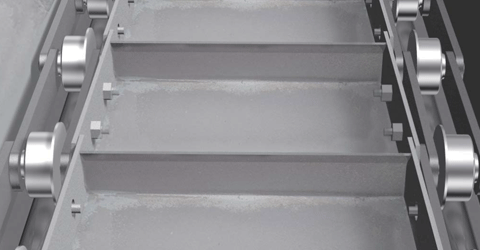

スラグ搬送コンベヤ用コンベヤチェーン
廃棄物や灰などを溶融・固形化させたスラグを搬送するコンベヤに専用設計したコンベヤチェーンです。溶融スラグによる摩耗対策と、水質 (pH値) 変化による腐食対策を施しています。
コンベヤチェーン YP仕様
大形コンベヤチェーンについてさらに詳しく
製品に関するお問い合わせはこちらから

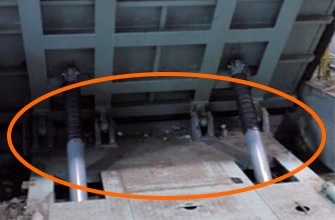

各種ホッパ・プラットホーム(ダンピングBOX) -パワーシリンダ Tシリーズ-
パワーシリンダTシリーズは、AC(交流)電源で使用できる大推力タイプの電動シリンダです。用途、推力、速度に合わせて広範囲な機種を用意しています。高温の環境向けに、耐熱仕様など特殊ブレーキモータの対応も可能です。
パワーシリンダ採用のメリット
- 全機種がブレーキモータ付を採用。確実な荷重保持ができますので、安全にご使用いただけます。
- 高速・高頻度の条件下でも高効率ボールネジの採用により長寿命です。
パワーシリンダ Tシリーズについてさらに詳しく
製品に関するお問い合わせはこちらから

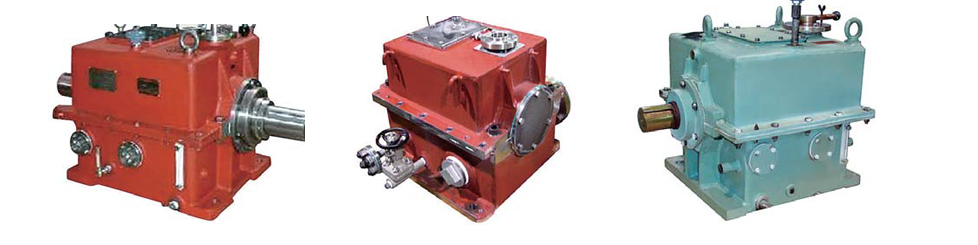

押込送風機 -カムクラッチボックス-
カムクラッチボックスとは、カムクラッチをケース内に納めた連続高速空転専用タイプです。省エネファン、動力回収ポンプにも適しています。

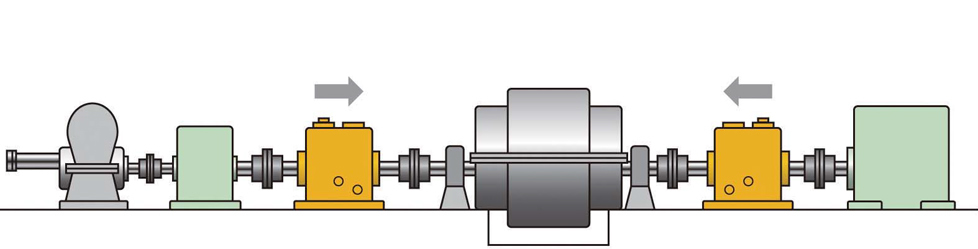

カムクラッチボックス設置例
タービン
減速機
カムクラッチA
送風機
カムクラッチB
モータ
メインモータでファンを駆動するときはカムクラッチBが噛合い、カムクラッチAは空転。余剰スチームにより、スチームタービンでファンを駆動する時は、逆になります。
カムクラッチボックスについてさらに詳しく
製品に関するお問い合わせはこちらから

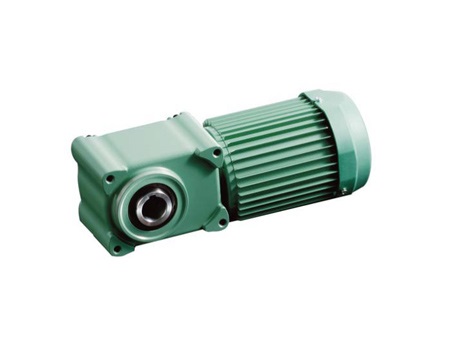

長寿命とコンパクトを兼ね備えた、つばきのギヤモータ

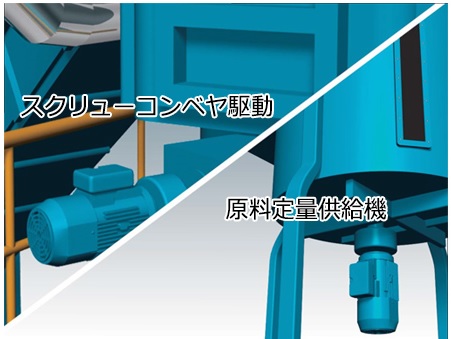

つばきのギヤモータは、スクリューコンベヤ駆動や原料定量供給機に採用されています。
ギヤ摩耗粉の侵入を防ぎ、オイルシールの長寿命化を実現するフィルタ仕様 (入力オイルシール部) など、時代に即したハイグレードな品質を備えています。
ギヤモータについてさらに詳しく
製品に関するお問い合わせはこちらから

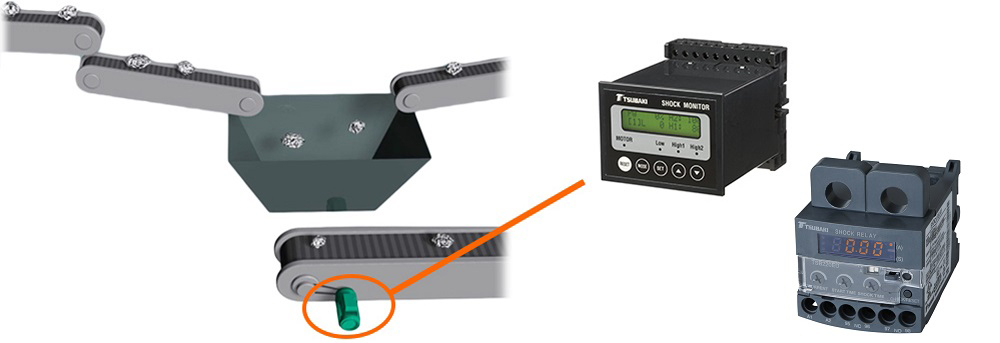

コンベヤの異常をすばやく検知、事故の未然化を提案 - ショックリレー・ショックモニタ -
つばきのショックリレー、ショックモニタは、制御盤に収納するため木屑などの混入が無く、確実な過負荷保護を実現します。
ショックリレー
多機能モデルからエコノミーモデルまで幅広いラインアップ。
過負荷による過電流を検知し、リレー信号を出力して装置を守ります。
ショックモニタ
電力検知式で、より精密に過負荷を検知、センサとしても使用可能
低速コンベヤの過負荷検知に最適で、搬送量に応じて自動的に過負荷判定レベルの追従も可能です。
電気式過負荷保護機器についてさらに詳しく
製品に関するお問い合わせはこちらから

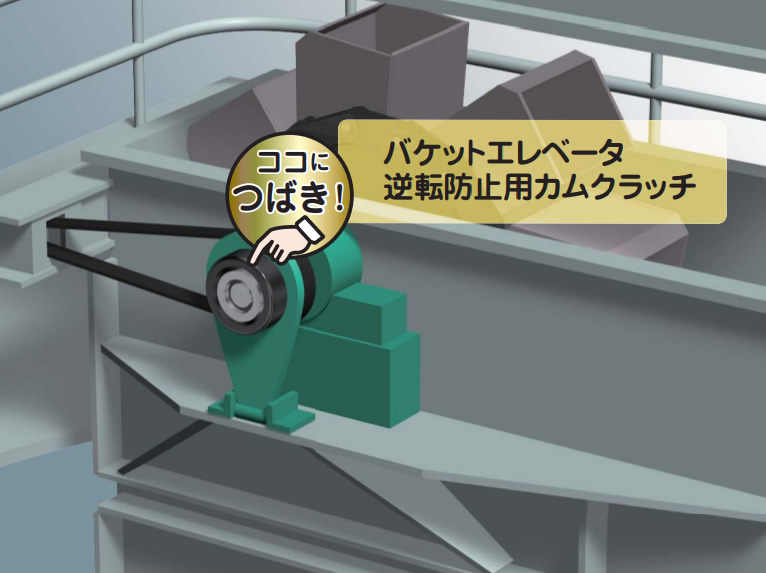

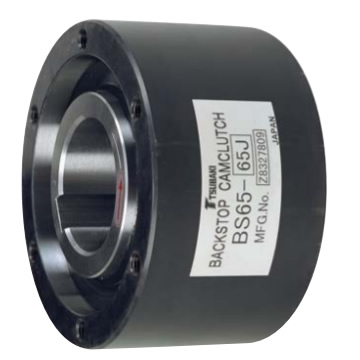

コンベヤの低速逆転防止用カムクラッチ
- 万全の防塵対策
- 専用カムによる高い信頼性
カムクラッチについてさらに詳しく
製品に関するお問い合わせはこちらから
清掃工場
関連商品紹介

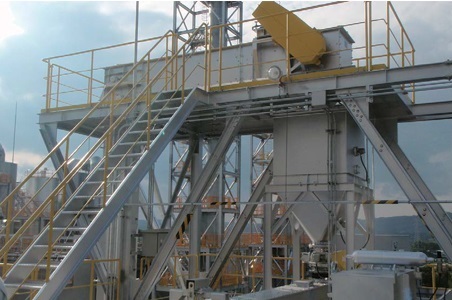

NFVフライトベヤは一般の粉粒体はもちろんのこと、輸送性の悪いもの、付着性の強いものなどの輸送物を容易に運び、しかも多様なレイアウトに対応出来る、タフさと使い易さを兼ね備えたコンベヤです。
その用途は近年ますます広がって来ています。

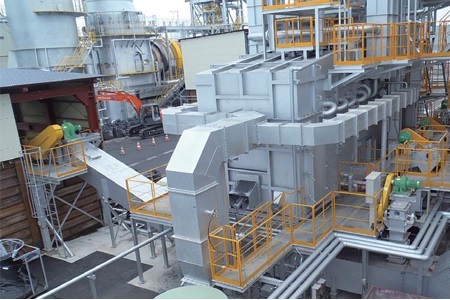

粉粒体などの搬送 -つばきNFVフライトベヤ-

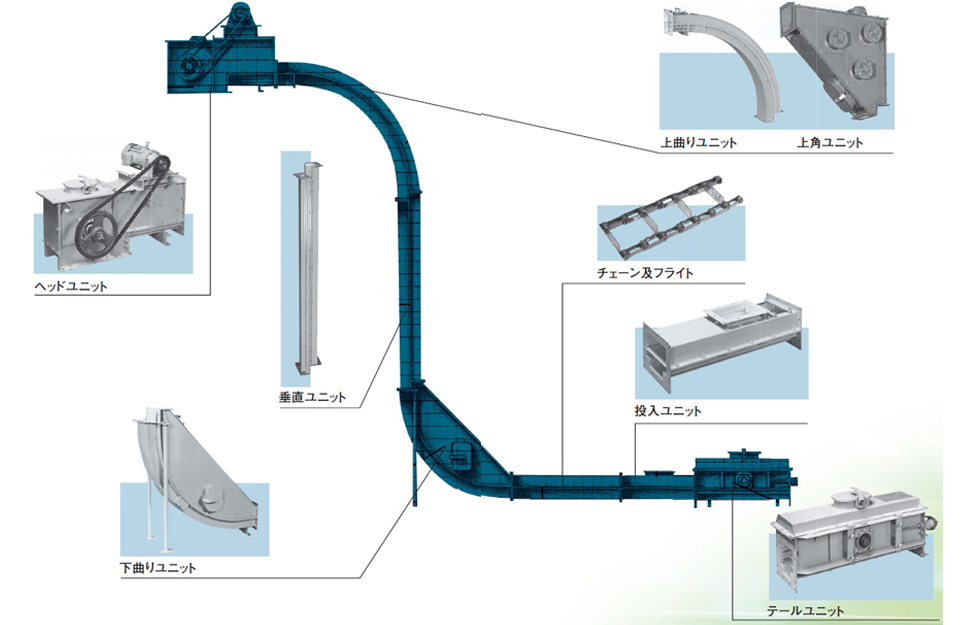

構造と輸送原理
密閉ケース内の2条のチェーンに装着されたフライトは水平部ではフローコンベヤの、垂直部ではバケットエレベータの原理で輸送物を確実に搬送します。
自由なレイアウト
水平(傾斜)、水平+垂直(傾斜)、水平+垂直(傾斜)+水平など自由なレイアウトが計画できます。
投入・排出に融通性があります
水平部においては投入口、排出口を複数箇所設けることができます。
コンパクトで経済的
輸送断面が小さい上に、輸送物を水平部で供給・排出しますので、建屋の中でも設備が非常にコンパクトにまとまり、据付工事も簡単です。
最適なコンベヤチェーンを使用
コンベヤチェーンはコンベヤの重要な部品です。当社では長年にわたる実績をもとに、フライトベヤにもっとも適したチェーンを使用しています。
保守・点検が容易
要所にワンタッチ窓を設けるとともに各ケースは分割形にしておりますので保守点検が容易です。
防塵・防水構造
機体は完全な密閉構造なので輸送物の飛散による損失や、粉塵漏れによる汚れなどがありません。また、屋外にそのまま設置できます。
NFVフライトベヤについてさらに詳しく
製品に関するお問い合わせはこちらから
