冷却塔のファンとモータを連結するカップリングの耐腐食性を向上

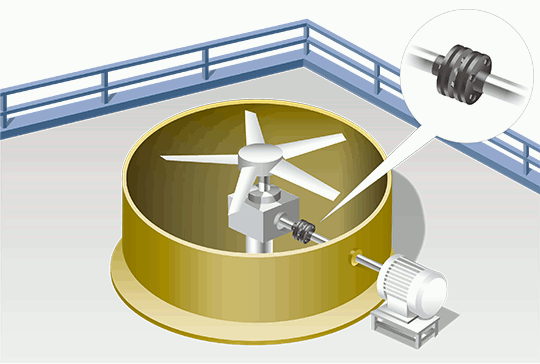

蒸気が充満している冷却塔のファンとモータをつなぐカップリングの腐食対策としてエクトフレックスカップリングNEFシリーズのステンレス仕様を採用しました。

←　　→

課題	業界	用途	製品群
腐食	製紙・セメント・木工	繋ぐ	カップリング

課題

冷却水に薬品を含んでいるため、カップリングに使用しているディスクがSUS304でも腐食して早期に破損していたため、それに耐えられる材質のディスクが必要でした。

エクトフレックス^®カップリング　NEFシリーズ　(ディスクカップリング)

FEMにて最適設計されたディスク形状により確実なトルク伝達、ミスアライメントの吸収等の機能に加え、高精度な位置決めや無潤滑といった優れた特長を持ちます。

軸締結方法のバリエーションも豊富で、耐環境仕様もラインアップしています。

※当事例では、カップリング本体をステンレス製、ディスクをCFRP製とした特形仕様で対応しています。

カップリングの仕様をオールステンレス＋CFRPディスクにすることで、ミスアライメント吸収量を増やし、従来のステンレス製ディスクより高耐食を実現しディスクの腐食による破損を防ぐことが出来ました。

つばきは貴社のお困りごと解決を全力でサポートいたします。

どのようなお悩みでも、お気軽にご連絡ください。
