PX Belt Waterproof Type Major Specifications
Model No. :P5M10-W
Model No. examples
BG | 500 | P | 5M | 10 | -W |
| Synchronous belt |
| Belt length mm |
| P:PX |
| Types (Pitch ) |
| Belt width mm |
| Waterproof Type |

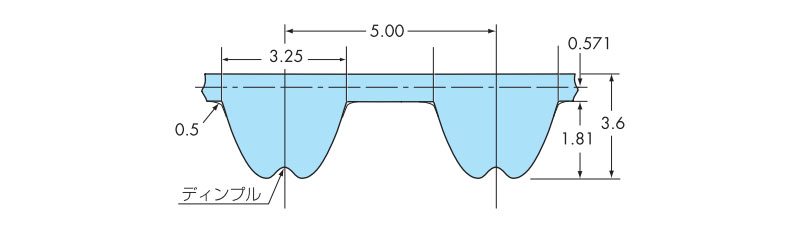

Major Specifications
Belt width | Unit mass kg/m | Initial tension N {kgf} | |
---|---|---|---|
Recommended value | Maximum value | ||
10 | 0.041 | 108 {11.0} | 147 {15.0} |
Material | Rubber | Chloroprene rubber |
---|---|---|
Tooth fabric | Nylon woven fabric | |
Cord | Aramid fiber | |
Ambient conditions | Waterproof | Can be used in contact with water (cannot be used under water) |
Available for the following belt sprocket types | PX Belt Sprocket P5M | |
Oil resistant | No (cannot be used) | |
Operating Ambient Temperature | -15℃~80℃ | |
RoHS compliant | Compliant | |
Electroconductive | None |
Belt length
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG215P5M10-W | 215 | 43 | Contact us for details. | Contact us for details. | |
BG225P5M10-W | 225 | 45 | Contact us for details. | Contact us for details. | |
BG255P5M10-W | 255 | 51 | Contact us for details. | Contact us for details. | |
BG260P5M10-W | 260 | 52 | Contact us for details. | Contact us for details. | |
BG275P5M10-W | 275 | 55 | Contact us for details. | Contact us for details. | |
BG295P5M10-W | 295 | 59 | Contact us for details. | Contact us for details. | |
BG300P5M10-W | 300 | 60 | Contact us for details. | Contact us for details. | |
BG310P5M10-W | 310 | 62 | Contact us for details. | Contact us for details. | |
BG320P5M10-W | 320 | 64 | Contact us for details. | Contact us for details. | |
BG325P5M10-W | 325 | 65 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG340P5M10-W | 340 | 68 | Contact us for details. | Contact us for details. | |
BG345P5M10-W | 345 | 69 | Contact us for details. | Contact us for details. | |
BG350P5M10-W | 350 | 70 | Contact us for details. | Contact us for details. | |
BG370P5M10-W | 370 | 74 | Contact us for details. | Contact us for details. | |
BG375P5M10-W | 375 | 75 | Contact us for details. | Contact us for details. | |
BG390P5M10-W | 390 | 78 | Contact us for details. | Contact us for details. | |
BG400P5M10-W | 400 | 80 | Contact us for details. | Contact us for details. | |
BG420P5M10-W | 420 | 84 | Contact us for details. | Contact us for details. | |
BG425P5M10-W | 425 | 85 | Contact us for details. | Contact us for details. | |
BG430P5M10-W | 430 | 86 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG440P5M10-W | 440 | 88 | Contact us for details. | Contact us for details. | |
BG450P5M10-W | 450 | 90 | Contact us for details. | Contact us for details. | |
BG470P5M10-W | 470 | 94 | Contact us for details. | Contact us for details. | |
BG475P5M10-W | 475 | 95 | Contact us for details. | Contact us for details. | |
BG490P5M10-W | 490 | 98 | Contact us for details. | Contact us for details. | |
BG500P5M10-W | 500 | 100 | Contact us for details. | Contact us for details. | |
BG515P5M10-W | 515 | 103 | Contact us for details. | Contact us for details. | |
BG520P5M10-W | 520 | 104 | Contact us for details. | Contact us for details. | |
BG525P5M10-W | 525 | 105 | Contact us for details. | Contact us for details. | |
BG530P5M10-W | 530 | 106 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG545P5M10-W | 545 | 109 | Contact us for details. | Contact us for details. | |
BG550P5M10-W | 550 | 110 | Contact us for details. | Contact us for details. | |
BG555P5M10-W | 555 | 111 | Contact us for details. | Contact us for details. | |
BG560P5M10-W | 560 | 112 | Contact us for details. | Contact us for details. | |
BG565P5M10-W | 565 | 113 | Contact us for details. | Contact us for details. | |
BG570P5M10-W | 570 | 114 | Contact us for details. | Contact us for details. | |
BG575P5M10-W | 575 | 115 | Contact us for details. | Contact us for details. | |
BG595P5M10-W | 595 | 119 | Contact us for details. | Contact us for details. | |
BG600P5M10-W | 600 | 120 | Contact us for details. | Contact us for details. | |
BG605P5M10-W | 605 | 121 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG625P5M10-W | 625 | 125 | Contact us for details. | Contact us for details. | |
BG635P5M10-W | 635 | 127 | Contact us for details. | Contact us for details. | |
BG640P5M10-W | 640 | 128 | Contact us for details. | Contact us for details. | |
BG645P5M10-W | 645 | 129 | Contact us for details. | Contact us for details. | |
BG650P5M10-W | 650 | 130 | Contact us for details. | Contact us for details. | |
BG670P5M10-W | 670 | 134 | Contact us for details. | Contact us for details. | |
BG675P5M10-W | 675 | 135 | Contact us for details. | Contact us for details. | |
BG680P5M10-W | 680 | 136 | Contact us for details. | Contact us for details. | |
BG690P5M10-W | 690 | 138 | Contact us for details. | Contact us for details. | |
BG695P5M10-W | 695 | 139 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG700P5M10-W | 700 | 140 | Contact us for details. | Contact us for details. | |
BG710P5M10-W | 710 | 142 | Contact us for details. | Contact us for details. | |
BG725P5M10-W | 725 | 145 | Contact us for details. | Contact us for details. | |
BG730P5M10-W | 730 | 146 | Contact us for details. | Contact us for details. | |
BG740P5M10-W | 740 | 148 | Contact us for details. | Contact us for details. | |
BG750P5M10-W | 750 | 150 | Contact us for details. | Contact us for details. | |
BG765P5M10-W | 765 | 153 | Contact us for details. | Contact us for details. | |
BG770P5M10-W | 770 | 154 | Contact us for details. | Contact us for details. | |
BG775P5M10-W | 775 | 155 | Contact us for details. | Contact us for details. | |
BG780P5M10-W | 780 | 156 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG800P5M10-W | 800 | 160 | Contact us for details. | Contact us for details. | |
BG810P5M10-W | 810 | 162 | Contact us for details. | Contact us for details. | |
BG830P5M10-W | 830 | 166 | Contact us for details. | Contact us for details. | |
BG835P5M10-W | 835 | 167 | Contact us for details. | Contact us for details. | |
BG850P5M10-W | 850 | 170 | Contact us for details. | Contact us for details. | |
BG865P5M10-W | 865 | 173 | Contact us for details. | Contact us for details. | |
BG880P5M10-W | 880 | 176 | Contact us for details. | Contact us for details. | |
BG900P5M10-W | 900 | 180 | Contact us for details. | Contact us for details. | |
BG905P5M10-W | 905 | 181 | Contact us for details. | Contact us for details. | |
BG920P5M10-W | 920 | 184 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG940P5M10-W | 940 | 188 | Contact us for details. | Contact us for details. | |
BG950P5M10-W | 950 | 190 | Contact us for details. | Contact us for details. | |
BG965P5M10-W | 965 | 193 | Contact us for details. | Contact us for details. | |
BG985P5M10-W | 985 | 197 | Contact us for details. | Contact us for details. | |
BG1000P5M10-W | 1000 | 200 | Contact us for details. | Contact us for details. | |
BG1025P5M10-W | 1025 | 205 | Contact us for details. | Contact us for details. | |
BG1050P5M10-W | 1050 | 210 | Contact us for details. | Contact us for details. | |
BG1060P5M10-W | 1060 | 212 | Contact us for details. | Contact us for details. | |
BG1080P5M10-W | 1080 | 216 | Contact us for details. | Contact us for details. | |
BG1090P5M10-W | 1090 | 218 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG1125P5M10-W | 1125 | 225 | Contact us for details. | Contact us for details. | |
BG1145P5M10-W | 1145 | 229 | Contact us for details. | Contact us for details. | |
BG1150P5M10-W | 1150 | 230 | Contact us for details. | Contact us for details. | |
BG1160P5M10-W | 1160 | 232 | Contact us for details. | Contact us for details. | |
BG1180P5M10-W | 1180 | 236 | Contact us for details. | Contact us for details. | |
BG1195P5M10-W | 1195 | 239 | Contact us for details. | Contact us for details. | |
BG1220P5M10-W | 1220 | 244 | Contact us for details. | Contact us for details. | |
BG1225P5M10-W | 1225 | 245 | Contact us for details. | Contact us for details. | |
BG1250P5M10-W | 1250 | 250 | Contact us for details. | Contact us for details. | |
BG1260P5M10-W | 1260 | 252 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG1270P5M10-W | 1270 | 254 | Contact us for details. | Contact us for details. | |
BG1295P5M10-W | 1295 | 259 | Contact us for details. | Contact us for details. | |
BG1350P5M10-W | 1350 | 270 | Contact us for details. | Contact us for details. | |
BG1390P5M10-W | 1390 | 278 | Contact us for details. | Contact us for details. | |
BG1420P5M10-W | 1420 | 284 | Contact us for details. | Contact us for details. | |
BG1490P5M10-W | 1490 | 298 | Contact us for details. | Contact us for details. | |
BG1495P5M10-W | 1495 | 299 | Contact us for details. | Contact us for details. | |
BG1530P5M10-W | 1530 | 306 | Contact us for details. | Contact us for details. | |
BG1550P5M10-W | 1550 | 310 | Contact us for details. | Contact us for details. | |
BG1585P5M10-W | 1585 | 317 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG1595P5M10-W | 1595 | 319 | Contact us for details. | Contact us for details. | |
BG1615P5M10-W | 1615 | 323 | Contact us for details. | Contact us for details. | |
BG1675P5M10-W | 1675 | 335 | Contact us for details. | Contact us for details. | |
BG1700P5M10-W | 1700 | 340 | Contact us for details. | Contact us for details. | |
BG1800P5M10-W | 1800 | 360 | Contact us for details. | Contact us for details. | |
BG1870P5M10-W | 1870 | 374 | Contact us for details. | Contact us for details. | |
BG1910P5M10-W | 1910 | 382 | Contact us for details. | Contact us for details. | |
BG1960P5M10-W | 1960 | 392 | Contact us for details. | Contact us for details. | |
BG2000P5M10-W | 2000 | 400 | Contact us for details. | Contact us for details. | |
BG2080P5M10-W | 2080 | 416 | Contact us for details. | Contact us for details. |
Model No. | Circumference mm | Number of teeth | Standard Price | Delivery | PDF drawing |
---|---|---|---|---|---|
BG2160P5M10-W | 2160 | 432 | Contact us for details. | Contact us for details. | |
BG2200P5M10-W | 2200 | 440 | Contact us for details. | Contact us for details. | |
BG2455P5M10-W | 2455 | 491 | Contact us for details. | Contact us for details. | |
BG2645P5M10-W | 2645 | 529 | Contact us for details. | Contact us for details. | |
BG2725P5M10-W | 2725 | 545 | Contact us for details. | Contact us for details. | |
BG2795P5M10-W | 2795 | 559 | Contact us for details. | Contact us for details. | |
BG3050P5M10-W | 3050 | 610 | Contact us for details. | Contact us for details. | |
BG3150P5M10-W | 3150 | 630 | Contact us for details. | Contact us for details. | |
BG3930P5M10-W | 3930 | 786 | Contact us for details. | Contact us for details. |
Standard transmission capacity W
Small belt sprocket rotation speed r/min |
Upper row: Number of teeth of small belt sprocket Lower row: Pitch diameter mm | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
12 | 14 | 16 | 18 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 36 | 40 | 44 | 48 | 50 | 60 | 72 | |
19.10 | 22.28 | 25.46 | 28.65 | 31.83 | 35.01 | 38.20 | 39.79 | 41.38 | 44.56 | 47.75 | 50.93 | 57.30 | 63.66 | 70.03 | 76.39 | 79.58 | 95.49 | 114.59 | |
20 | 7.00 | 8.00 | 10.0 | 12.0 | 13.0 | 16.0 | 17.0 | 18.0 | 19.0 | 22.0 | 23.0 | 25.0 | 30.0 | 35.0 | 40.0 | 46.0 | 48.0 | 64.0 | 84.0 |
40 | 12.0 | 16.0 | 18.0 | 22.0 | 25.0 | 28.0 | 31.0 | 34.0 | 35.0 | 40.0 | 43.0 | 47.0 | 55.0 | 65.0 | 73.0 | 84.0 | 89.0 | 116 | 154 |
60 | 18.0 | 22.0 | 26.0 | 30.0 | 35.0 | 40.0 | 44.0 | 48.0 | 50.0 | 55.0 | 61.0 | 67.0 | 78.0 | 91.0 | 104 | 119 | 126 | 164 | 217 |
100 | 28.0 | 34.0 | 41.0 | 48.0 | 55.0 | 62.0 | 70.0 | 74.0 | 78.0 | 86.0 | 95.0 | 103 | 122 | 142 | 162 | 184 | 194 | 254 | 335 |
200 | 49.0 | 61.0 | 73.0 | 85.0 | 98.0 | 112 | 126 | 133 | 140 | 155 | 170 | 186 | 218 | 253 | 290 | 328 | 348 | 455 | 598 |
400 | 89.0 | 109 | 131 | 154 | 176 | 199 | 224 | 236 | 250 | 276 | 302 | 330 | 388 | 449 | 512 | 580 | 614 | 800 | 1049 |
500 | 107 | 132 | 157 | 184 | 211 | 240 | 269 | 284 | 299 | 330 | 362 | 396 | 464 | 538 | 613 | 694 | 734 | 956 | 1253 |
600 | 125 | 152 | 182 | 214 | 245 | 278 | 312 | 329 | 347 | 383 | 420 | 458 | 538 | 622 | 709 | 802 | 850 | 1104 | 1445 |
800 | 157 | 193 | 230 | 269 | 310 | 350 | 392 | 414 | 437 | 482 | 528 | 576 | 676 | 780 | 890 | 1006 | 1064 | 1382 | 1806 |
1000 | 188 | 232 | 276 | 322 | 370 | 418 | 469 | 494 | 521 | 575 | 630 | 686 | 804 | 929 | 1058 | 1195 | 1265 | 1640 | 2141 |
1200 | 217 | 266 | 318 | 371 | 426 | 482 | 541 | 570 | 600 | 662 | 726 | 791 | 926 | 1068 | 1217 | 1373 | 1453 | 1883 | 2453 |
1400 | 246 | 301 | 359 | 419 | 480 | 544 | 610 | 643 | 677 | 745 | 817 | 889 | 1042 | 1201 | 1368 | 1542 | 1632 | 2111 | 2749 |
1450 | 310 | 370 | 431 | 493 | 559 | 626 | 660 | 695 | 766 | 839 | 914 | 1069 | 1232 | 1404 | 1583 | 1675 | 2167 | 2820 | |
1500 | 318 | 379 | 442 | 506 | 574 | 642 | 678 | 713 | 786 | 860 | 937 | 1097 | 1265 | 1440 | 1624 | 1718 | 2221 | 2891 | |
1600 | 335 | 398 | 464 | 533 | 602 | 674 | 712 | 749 | 826 | 904 | 985 | 1152 | 1327 | 1511 | 1703 | 1802 | 2329 | 3029 | |
1750 | 359 | 427 | 498 | 570 | 646 | 722 | 762 | 802 | 883 | 967 | 1054 | 1231 | 1418 | 1615 | 1819 | 1925 | 2485 | 3230 | |
1800 | 437 | 509 | 583 | 659 | 738 | 779 | 820 | 902 | 988 | 1075 | 1258 | 1448 | 1649 | 1858 | 1966 | 2537 | 3296 | ||
2000 | 473 | 551 | 631 | 714 | 799 | 842 | 887 | 977 | 1069 | 1163 | 1360 | 1565 | 1781 | 2005 | 2122 | 2736 | 3552 | ||
2400 | 542 | 632 | 724 | 818 | 916 | 965 | 1015 | 1117 | 1223 | 1330 | 1553 | 1787 | 2030 | 2285 | 2416 | 3112 | 4032 | ||
3000 | 745 | 853 | 964 | 1078 | 1135 | 1194 | 1314 | 1436 | 1561 | 1820 | 2093 | 2376 | 2671 | 2822 | 3626 | 4688 | |||
3600 | 851 | 973 | 1098 | 1228 | 1292 | 1360 | 1494 | 1633 | 1775 | 2074 | 2372 | 2692 | 3023 | 3193 | 4094 | 5281 | |||
4000 | 1049 | 1183 | 1321 | 1392 | 1463 | 1608 | 1757 | 1908 | 2221 | 2548 | 2888 | 3242 | 3424 | 4384 | 5646 | ||||
5000 | 1225 | 1381 | 1541 | 1622 | 1704 | 1871 | 2042 | 2216 | 2576 | 2951 | 3340 | 3743 | 3950 | 5041 | 6472 | ||||
6000 | 1561 | 1740 | 1831 | 1922 | 2110 | 2300 | 2495 | 2894 | 3311 | 3742 | 4188 | 4417 | 5621 | 7192 | |||||
8000 | 2090 | 2197 | 2306 | 2526 | 2750 | 2978 | 3446 | 3930 | 4430 | 4946 | 5210 | 6590 | |||||||
10000 | 2510 | 2633 | 2880 | 3131 | 3385 | 3907 | 4444 | 4997 | 5564 | ||||||||||
12000 | 2782 | 2915 | 3184 | 3456 | 3732 | 4296 | |||||||||||||
14000 | 3160 | 3445 | 3736 | 4028 |
・Avoid using in the gray highlighted range as the belt will have a shorter service life.
Standard Transmission Torque N・m
Small belt sprocket rotation speed r/min |
Upper row: Number of teeth of small belt sprocket Lower row: Pitch diameter mm | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
12 | 14 | 16 | 18 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 36 | 40 | 44 | 48 | 50 | 60 | 72 | |
19.10 | 22.28 | 25.46 | 28.65 | 31.83 | 35.01 | 38.20 | 39.79 | 41.38 | 44.56 | 47.75 | 50.93 | 57.30 | 63.66 | 70.03 | 76.39 | 79.58 | 95.49 | 114.59 | |
20 | 3.20 | 3.95 | 4.74 | 5.56 | 6.41 | 7.28 | 8.20 | 8.68 | 9.16 | 10.1 | 11.1 | 12.1 | 14.3 | 16.7 | 19.1 | 21.7 | 23.1 | 30.3 | 40.0 |
40 | 2.95 | 3.65 | 4.37 | 5.11 | 5.89 | 6.70 | 7.54 | 7.97 | 8.41 | 9.31 | 10.2 | 11.2 | 13.2 | 15.3 | 17.5 | 19.9 | 21.1 | 27.7 | 36.5 |
60 | 2.81 | 3.47 | 4.14 | 4.86 | 5.59 | 6.36 | 7.15 | 7.56 | 7.98 | 8.82 | 9.71 | 10.6 | 12.5 | 14.5 | 16.6 | 18.8 | 20.0 | 26.2 | 34.5 |
100 | 2.63 | 3.23 | 3.88 | 4.54 | 5.22 | 5.93 | 6.67 | 7.04 | 7.43 | 8.22 | 9.04 | 9.88 | 11.6 | 13.4 | 15.4 | 17.5 | 18.5 | 24.2 | 31.9 |
200 | 2.38 | 2.93 | 3.49 | 4.09 | 4.70 | 5.35 | 6.01 | 6.35 | 6.70 | 7.39 | 8.12 | 8.87 | 10.4 | 12.1 | 13.8 | 15.6 | 16.6 | 21.6 | 28.5 |
400 | 2.12 | 2.62 | 3.12 | 3.65 | 4.20 | 4.76 | 5.35 | 5.65 | 5.95 | 6.58 | 7.21 | 7.87 | 9.25 | 10.7 | 12.2 | 13.8 | 14.6 | 19.0 | 25.0 |
500 | 2.04 | 2.52 | 3.00 | 3.50 | 4.03 | 4.57 | 5.14 | 5.42 | 5.71 | 6.31 | 6.92 | 7.55 | 8.87 | 10.2 | 11.7 | 13.2 | 14.0 | 18.2 | 23.9 |
600 | 1.98 | 2.44 | 2.90 | 3.40 | 3.90 | 4.42 | 4.96 | 5.23 | 5.52 | 6.10 | 6.68 | 7.28 | 8.56 | 9.89 | 11.2 | 12.7 | 13.5 | 17.5 | 22.9 |
800 | 1.87 | 2.30 | 2.75 | 3.22 | 3.68 | 4.18 | 4.69 | 4.94 | 5.21 | 5.75 | 6.30 | 6.88 | 8.06 | 9.31 | 10.6 | 12.0 | 12.7 | 16.4 | 21.5 |
1000 | 1.80 | 2.21 | 2.63 | 3.07 | 3.53 | 4.00 | 4.48 | 4.72 | 4.97 | 5.48 | 6.01 | 6.55 | 7.68 | 8.86 | 10.1 | 11.4 | 12.0 | 15.6 | 20.4 |
1200 | 1.73 | 2.12 | 2.53 | 2.95 | 3.38 | 3.84 | 4.30 | 4.54 | 4.78 | 5.27 | 5.77 | 6.29 | 7.37 | 8.50 | 9.68 | 10.9 | 11.5 | 14.9 | 19.5 |
1400 | 1.67 | 2.05 | 2.45 | 2.86 | 3.28 | 3.71 | 4.15 | 4.38 | 4.61 | 5.09 | 5.57 | 6.07 | 7.10 | 8.18 | 9.32 | 10.5 | 11.1 | 14.4 | 18.7 |
1450 | 2.04 | 2.42 | 2.83 | 3.25 | 3.68 | 4.12 | 4.34 | 4.57 | 5.04 | 5.52 | 6.01 | 7.04 | 8.11 | 9.24 | 10.4 | 11.0 | 14.2 | 18.5 | |
1500 | 2.03 | 2.41 | 2.81 | 3.23 | 3.65 | 4.09 | 4.31 | 4.54 | 5.00 | 5.48 | 5.96 | 6.98 | 8.05 | 9.17 | 10.3 | 10.9 | 14.1 | 18.4 | |
1600 | 1.99 | 2.38 | 2.77 | 3.18 | 3.60 | 4.03 | 4.25 | 4.46 | 4.92 | 5.39 | 5.87 | 6.88 | 7.92 | 9.01 | 10.1 | 10.7 | 13.9 | 18.0 | |
1750 | 1.96 | 2.33 | 2.71 | 3.11 | 3.52 | 3.94 | 4.15 | 4.38 | 4.82 | 5.28 | 5.75 | 6.72 | 7.74 | 8.81 | 9.92 | 10.5 | 13.5 | 17.6 | |
1800 | 2.32 | 2.70 | 3.10 | 3.49 | 3.91 | 4.13 | 4.34 | 4.79 | 5.24 | 5.70 | 6.67 | 7.68 | 8.75 | 9.85 | 10.4 | 13.4 | 17.4 | ||
2000 | 2.26 | 2.63 | 3.01 | 3.41 | 3.82 | 4.02 | 4.24 | 4.66 | 5.10 | 5.56 | 6.49 | 7.48 | 8.50 | 9.58 | 10.1 | 13.0 | 16.9 | ||
2400 | 2.16 | 2.51 | 2.88 | 3.25 | 3.64 | 3.84 | 4.03 | 4.44 | 4.86 | 5.29 | 6.18 | 7.10 | 8.08 | 9.08 | 9.61 | 12.3 | 16.0 | ||
3000 | 2.38 | 2.71 | 3.07 | 3.43 | 3.61 | 3.80 | 4.18 | 4.57 | 4.97 | 5.80 | 6.66 | 7.56 | 8.50 | 8.98 | 11.5 | 14.9 | |||
3600 | 2.26 | 2.58 | 2.92 | 3.25 | 3.43 | 3.60 | 3.96 | 4.33 | 4.70 | 5.48 | 6.29 | 7.14 | 8.02 | 8.47 | 10.8 | 14.0 | |||
4000 | 2.51 | 2.82 | 3.16 | 3.32 | 3.49 | 3.84 | 4.19 | 4.55 | 5.30 | 6.08 | 6.89 | 7.74 | 8.17 | 10.4 | 13.4 | ||||
5000 | 2.34 | 2.64 | 2.94 | 3.10 | 3.25 | 3.58 | 3.90 | 4.24 | 4.92 | 5.63 | 6.37 | 7.14 | 7.54 | 9.62 | 12.3 | ||||
6000 | 2.48 | 2.77 | 2.92 | 3.06 | 3.36 | 3.66 | 3.97 | 4.61 | 5.27 | 5.95 | 6.66 | 7.03 | 8.94 | 11.4 | |||||
8000 | 2.50 | 2.62 | 2.75 | 3.01 | 3.28 | 3.55 | 4.12 | 4.69 | 5.29 | 5.90 | 6.22 | 7.86 | |||||||
10000 | 2.40 | 2.51 | 2.75 | 2.99 | 3.23 | 3.73 | 4.25 | 4.76 | 5.32 | ||||||||||
12000 | 2.21 | 2.32 | 2.53 | 2.75 | 2.96 | 3.42 | |||||||||||||
14000 | 2.15 | 2.35 | 2.54 | 2.75 |
・Avoid using in the gray highlighted range as the belt will have a shorter service life.
Available for the following belt sprocket types
Type | Material | Base Model No. | Tooth no. range | |
---|---|---|---|---|
AF/A BF/B |
Carbon steel | P5M10AF P5M10A P5M10BF P5M10B |
12T~112T | |
Aluminum | P5M10AF-A P5M10A-A P5M10BF-A P5M10B-A |
12T~112T | ||
Cylindrical | Aluminum | P5M-100L-A | 12T~60T | |
Fit bore | Carbon steel | P5M10AF-H□□□N-J□□D□M□□ P5M10BF-H□□□N-J□□D□M□□ |
12T~72T | |
Lock S type |
Carbon steel | P5M10AF-□S□□□ P5M10BF-□S□□□ |
24T~72T | |
Aluminum | P5M10AF-A-□S□□□ P5M10BF-A-□S□□□ |
24T~60T | ||
Plated | P5M10AF-□S□□□-K | 25T~72T | ||
Lock Belt Sprockets C Type |
Carbon steel | P5M10BF-C□□ | 12T~44T | |
Aluminum | P5M10BF-A-C□□ | 16T~44T | ||
Lock N type |
Carbon steel | P5M10BF-N□□ | 22T~72T |
Contact Information
Online Inquiries
For inquiries in English, visit the Inquiries page on our Tsubaki Group website.
