ジップチェーンアクチュエータ主要諸元
形番：ZCA25K050EL020H15E4HC
[クリックで拡大]
| ※ | CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
カタログ・取扱説明書
特性表
| 形番 | 許容 ストローク mm ※1 |
サーボモータ用減速機 TERVO |
定格推力 N 上段：ジャバラ無 下段：ジャバラ付 |
速度 mm/s |
慣性モーメント ×10-4㎏・m2 |
|
|---|---|---|---|---|---|---|
| 容量 | 減速比 | |||||
| ZCA25K050EL020H15 | 500 | 200W | 15 | 330 | 317.7 | 0.81 |
| ※300 | ||||||
※1.ストローク範囲内でご使用ください。また必ず進行方向に直線ガイドを設けてください。
定格推力はモータ定格トルクに対し、TERVOの無負荷損失を加味した値です。
定格推力の※機種はトルク制限機種です。
速度の※機種は速度制限機種です。

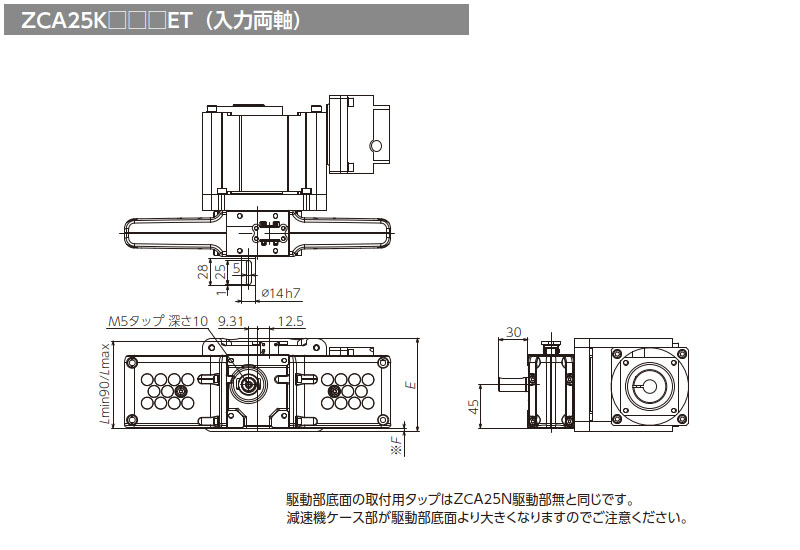

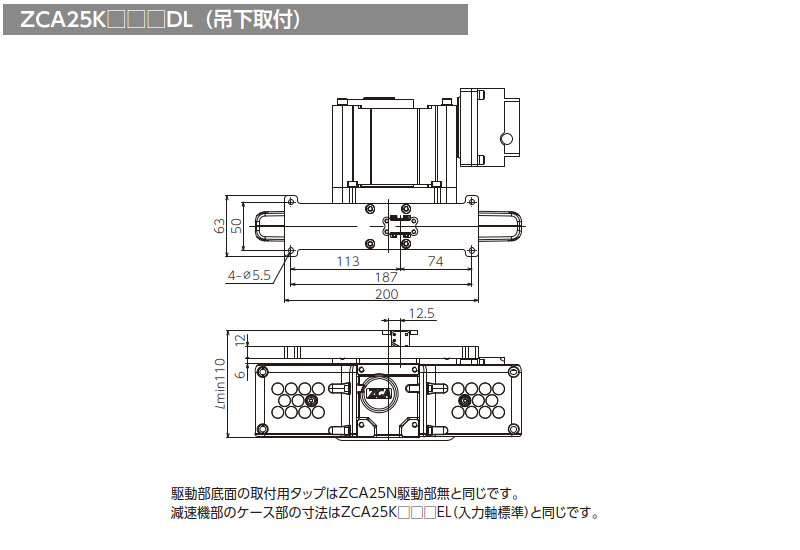

寸法表
| A mm |
B mm |
L mm 上段：ジャバラ無 下段：ジャバラ付 |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
概略質量 kg 上段：ジャバラ無 下段：ジャバラ付 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| min | max | |||||||||
| 149 | 363 | 90 | 590 | 69.8 | 123.2 | 96 | 3 | 166 | 142 | 8 |
| 180 | 680 | お問合せください | ||||||||
モータマウント部寸法表
単位：mm
| サイズ | マウントコード モーターメーカー別 対応一覧表 |
モータマウント部寸法 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| AD | MA | MB | MC | MD | ML(min) | MS | MT | ||
| ZCA25K-020(200W) | E4HC | 50 | □60 | φ50G7 | M5深さ12(PCD70) | 5 | 30(25) | φ14 | M4 |
仕様・環境基準
ZCA本体
| 駆動部 | 材質 | 鋳鉄 |
|---|---|---|
| 塗装色 | 黒、マンセルN2.0相当 | |
| 収納部 | 材質 | ポリアセタール |
| 塗装色 | パープルグレー マンセル0.8P6.3/3.0相当(成形品) |
|
| チェーン | 材質 | 鉄製 |
| 潤滑 | シェル ガダス S2 V220 J 2 (EP)[シェルルブリカンツジャパン(株)] ※出荷時封入グリースとなります |
|
| 環境基準 | 使用温度 | 0～40℃ |
| 相対湿度 | 85%以下(結露のないこと) | |
| 使用雰囲気 | 通常屋内で雨水がかからない場所、粉じんは一般工場程度 | |
| 取付方向 | 押上・水平・吊下取付が可能ですが、必ず、進行方向に直線ガイドを設けてください。 また、吊下取付の場合は取付ベースが必要です。 |
サーボモータ用減速機TERVO
| 潤滑方式 | グリース潤滑 |
|---|---|
| 塗装色 | ライトグレー（マンセルN7.5） |
| 防錆仕様 | 防錆期間 屋内保管 6カ月(工場出荷後) |
| 設置場所 | 屋内で塵埃が少なく水のかからない場所 |
| 周囲湿度 | 95%以下(結露のないこと) |
| 高度 | 標高1,000m以下 |
| 雰囲気 | 腐食性ガス・爆発性ガス・蒸気がないこと |
