リニパワージャッキ ボールネジタイプ主要諸元

形番：JWB050UMH3


[クリックで拡大]
※参考画像です

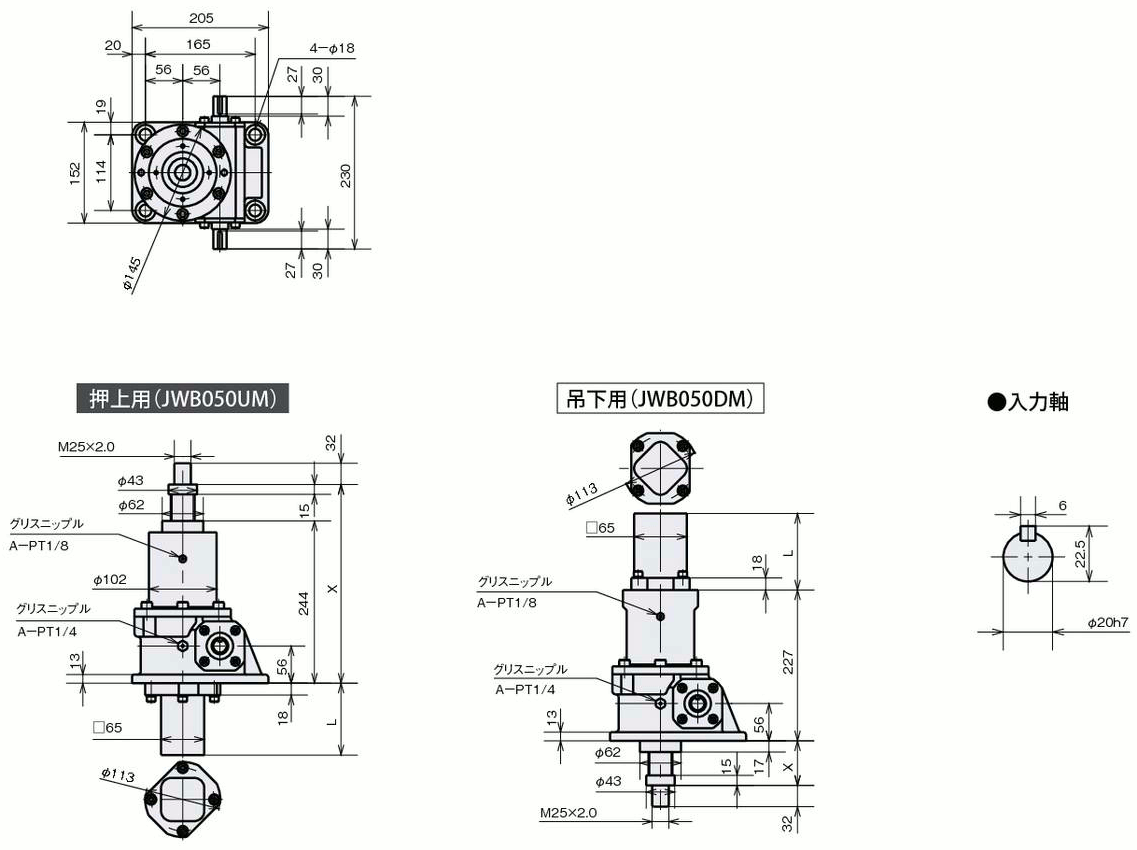

PDF外形図

形番：JWB050UMH3

DXF図形・3DCADデータ

CADENAS WEB2CADサイトへ

希望価格(税別)

¥317,100

納期

6日

※ CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。
※ CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。
　【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032

カタログ・取扱説明書

基本仕様

ストローク 基本容量 ネジ
外径
mm		 ネジ
谷底径
mm		 ネジ
リード
mm		 ウォーム
速比		 総合
効率
%		 最大許容
入力容量
kW		 無負荷空転
トルク
kN {tf} N･m {kgf･m}
300 49 5 36 31.3 10 6 64 2.2 1.37 0.14
許容入力軸
トルク		 基本容量に対する
所要入力トルク		 入力軸1回転当りの
ネジ移動量
mm		 最大入力
回転速度
r/min		 基本容量における
最大入力回転速度
r/min		 基本容量時の
ネジ軸回転トルク
N･m
N･m {kgf･m} N･m {kgf･m} N･m {kgf･m}
153.9 15.7 21.5 2.2 1.67 1800 1000 86.7 8.8

寸法表

単位：mm
X
ジャバラ無し		 X
ジャバラ付		 L 概略質量
kg
MIN MAX MIN MAX
269 569 304 604 416 29
